Зарядные устройства для аккумуляторов

Соблюдение режима эксплуатации аккумуляторных батарей, и в частности режима зарядки, гарантирует их безотказную работу в течение всего срока службы. Зарядку аккумуляторных батарей производят вполне определенным током, значение которого можно определить по формуле I=0,1Q для кислотных и I=0,25Q для щелочных аккумуляторных батарей, где Q - паспортная электрическая емкость аккумуляторной батареи, А-ч; I - средний зарядный ток, А.

Установлено, что зарядка чрезмерно большим током приводит к деформации пластин аккумуляторов и даже разрушению их; зарядка малым током вызывает сульфатацию пластин и снижение емкости аккумуляторной батареи. Зарядный ток, рекомендуемый в инструкции по эксплуатации аккумуляторной батареи, обеспечивает оптимальное протекание электрохимических процессов в ней и нормальную работу в течение длительного времени. Степень заряженности аккумуляторной батареи можно контролировать как по значению плотности электролита и напряжению (для кислотных), так и по напряжению (для щелочных) на полюсных выводах.

Окончание зарядки кислотной аккумуляторной батареи определяют по следующим признакам: напряжение на каждом аккумуляторе батареи достигает 2,5...2,6 В; плотность электролита достигает определенного значения и больше не изменяется; происходит обильное газовыделение - электролит "кипит"; электрическая емкость, сообщенная батарее, на 15...20% больше емкости, отданной в процессе разрядки.

Кислотные аккумуляторные батареи чувствительны к недозарядке и перезарядке, поэтому их зарядку надо заканчивать своевременно.

Щелочные аккумуляторные батареи менее критичны к режиму эксплуатации. Для них окончание зарядки характеризуется установлением на каждом аккумуляторе напряжения 1,6... 1,7 В и сообщением батарее 150...160% емкости, отданной ею в процессе разрядки. Зарядное устройство обычно состоит из понижающего трансформатора, выпрямителя и регулятора тока зарядки. В качестве регуляторов тока обычно используют проволочные реостаты и транзисторные стабилизаторы тока.
В обоих случаях на этих элементах выделяется значительная тепловая мощность, что снижает КПД

зарядного устройства и увеличивает вероятность выхода его из строя.

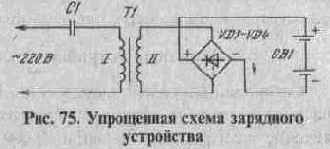

Для регулировки зарядного тока можно использовать магазин конденсаторов, включаемых последовательно с первичной (сетевой)

обмоткой трансформатора и выполняющих функцию реактивных сопротивлений, гасящих избыточное напряжение сети. Упрощенная схема такого устройства приведена на рис. 75. В нем тепловая (активная) мощность выделяется лишь на диодах VD1-VD4 выпрямительного моста и трансформаторе, поэтому нагрев устройства незначителен. Ток зарядки аккумуляторной батареи GB1 поддерживается на определенном уровне. В процессе зарядки напряжение на батарее увеличивается, а ток, текущий через нее, стремится уменьшиться. Но при этом возрастает приведенное сопротивление первичной обмотки трансформатора Т1, напряжение на ней увеличивается, в результате чего ток через батарею GB1 изменяется незначительно.

Как показывают расчеты, наибольшее значение тока через аккумуляторную батарею при заданной емкости конденсатора С1 будет при равенстве падений напряжения на этом конденсаторе и первичной обмотке трансформатора. Первичную обмотку рассчитывают на полное напряжение сети для большей надежности устройства и возможности применения готовых понижающих трансформаторов, вторичную обмотку - на напряжение, в полтора раза большее, чем номинальное напряжение нагрузки.

В соответствии с этими рекомендациями и расчетами было собрано устройство, обеспечивающее зарядку 12-вольтовых аккумуляторных батарей током до 15 А, причем ток зарядки можно изменять от 1 до 15 А ступенями через 1 А. Предусмотрена возможность автоматического выключения устройства, когда батарея полностью зарядится. Оно не боится кратковременных коротких замыканий в цепи нагрузки и обрывов в ней.

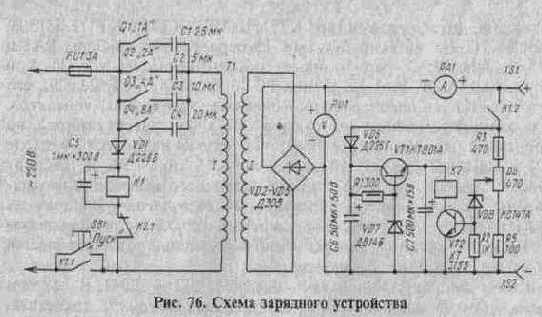

Схема этого устройства приведена на рис. 76. Магазин конденсаторов состоит из конденсаторов С1-С4, суммарная емкость которых составляет 37,5 мкФ. Выключателями Q1-Q4 можно подключать различные комбинации конденсаторов и тем самым регулировать ток зарядки.


Например, для тока зарядки, равного 11 А, необходимо замкнуть контакты выключателей Ql, Q2 и Q4.

Рассмотрим работу устройства. Допустим, что к гнездам XS1 и XS2 подключена аккумуляторная батарея и выключателями Q1-Q4 установлен требуемый зарядный ток. В этом случае при нажатии





кнопки SB1 "Пуск" сработает реле К1, контактами К1.1 оно заблокирует кнопку SB1, а контактами К 1.2 подключит к заряжаемой батарее цепь автоматического отключения устройства. Контакты К 1.2 необходимы для того, чтобы батарея не разряжалась после отключения устройства от сети через диод VD6 и резисторы R3-R5.

Переменным резистором R4 устанавливают порог срабатывания реле К2 (оно должно срабатывать при напряжении на гнездах XS1 и XS2, равном напряжению полностью заряженной батареи). Когда напряжение батареи достигнет заданного значения, откроются стабилитрон VD8 и транзистор VT2. Сработает реле К2, которое контактами К2.1 обесточит обмотку реле К1, а оно, отпуская, контактами К1.1 разорвет цепь питания устройства. При нарушении контакта в цепи нагрузки напряжение на гнездах XS1 и XS2 резко возрастет, отчего также сработает реле К2 и отключит устройство от сети.

Аварийное отключение устройства происходит при любом положении движка переменного резистора R4. Но такие случаи нежелательны так как в течение времени срабатывания реле К2 и отпускания реле К1 конденсаторы С1-С4 будут находиться под повышенным напряжением (превышающим сетевое). Поэтому зарядное устройство следует включать в сеть лишь после того, как аккумуляторная батарея подсоединена к выходным гнездам. При коротком замыкании в цепи нагрузки ток через гнезда XS1 и XS2 несколько увеличивается, но для устройства это не опасно.

Все постоянные резисторы устройства - типа МЛТ-0,5; переменный резистор R4 - типа СП-1. Вместо транзистора КТ801А (VT1) можно применить КТ603, КТ608, КТ815 с любыми буквенными

индексами, вместо транзистора КТ315Б (VT2)-KT315, KT312. КТ503, КТ601-КТ603 с любыми буквами. Измерительные приборы РА1 и PU1 - типа М5-2, рассчитанные соответственно на ток 30 А и напряжение 30 В.


Реле К1 - типа PC-13 (паспорт РС4.523.029), его контакты К1.1 - параллельно соединенные три группы контактов. Возможно применение реле типа МКУ-48, рассчитанного на переменное напряжение 220 В. В этом случае надобность в диоде VD1 и конденсаторе С5 отпадает. Реле К2 - типа РЭС-22 (паспорт РФ4.500.129). Диоды Д305 двухполупериодного выпрямителя установлены на радиаторе с поверхностью охлаждения 300 см , от радиатора они электрически изолированы слюдяными прокладками. Радиатор крепится к шасси из дюралюминия, которое является как бы продолжением радиатора.

Вместо диодов Д305 можно применить Д214, Д242, но в этом случае в три-четыре раза возрастает тепловая мощность, рассеиваемая на них, поэтому размеры радиатора придется увеличить. Конденсаторы С1-С4 составлены из параллельно соединенных конденсаторов КБГ-МН, МБГЧ, МБГО, МБГП, МБМ соответствующих емкостей. Номинальное напряжение конденсаторов КБГ-МН и МБГЧ, рассчитанных на работу в цепях переменного тока, должно быть не менее 350 В, всех других типов конденсаторов - не менее 600 В. Конденсаторы С5-С7 - типов К50-3, К50-6, выключатели Ql-Q4-типа TB2-1-2 или ТП1-2, кнопка SB1 - КП1, КМ 1-1. П2К.

Сетевой трансформатор Т1 выполнен на магнитопроводе ШЛ32х40. Обмотка I содержит 670 витков провода ПЭВ-1 0,9. обмотка II - 75 витков провода ПЭВ-2 2,26. Намотку вторичной обмотки ведут в два провода.

В качестве корпуса зарядного устройства можно использовать металлическую коробку размерами 360 х 220 х 220 мм, просверлив в ее стенках отверстия для свободной циркуляции воздуха.

Налаживание смонтированного устройства сводится к подбору шунта амперметра РА1 на ток 30 А и подбору емкостей конденсаторов С1-С4, обеспечивающих требуемые зарядные токи.

При зарядке 12-вольтовых аккумуляторных батарей током 15 А КПД устройства достигает 75%, а температура внутри корпуса после 10 ч непрерывной работы не поднимается выше 40 C.

Такое устройство можно применять и для зарядки аккумуляторных батарей с напряжением менее 12 В, например 6-вольтовых мотоциклетных.


Но тогда надписи около выключателей Q1-Q4 не будут соответствовать фактическим значениям зарядных токов. Фактический зарядный ток в этом случае не должен превышать 15 А.

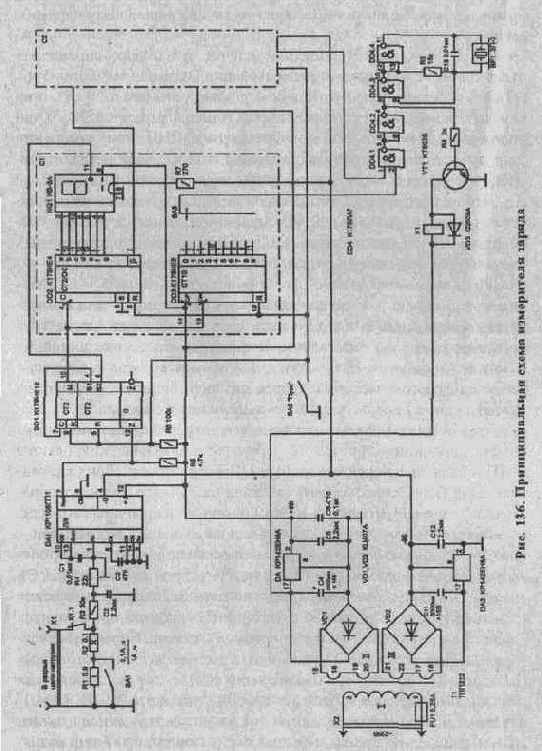

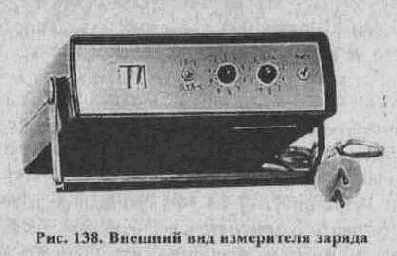

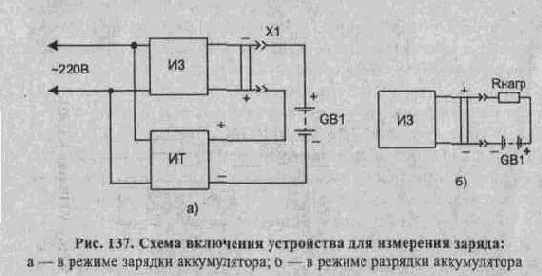

Это зарядное устройство можно дополнить измерителем заряда, сообщенного аккумулятору. Принцип работы такого измерителя

заряда может быть основан на преобразовании напряжения в частоту (схемы преобразователей "напряжение-частота" нередко приводятся в журнале "Радио"). Напряжение следует снимать с резистора небольшого сопротивления (0,05...0,1 Ом) включенного в цепь зарядки аккумулятора. При наличии цифрового счетчика заряда несложно обеспечить автоматическое отключение устройства от сети при сообщении батарее заданного заряда. Можно также дополнить зарядное устройство реле времени, чтобы отключение аккумулятора обеспечивалось автоматически через заданное время. Продолжительность зарядки при этом рассчитывают исходя из емкости, которую необходимо сообщить аккумулятору, и значения тока зарядки. Особенно удобно использовать заряд по времени в тех случаях, когда аккумулятор разряжен до напряжения 10,5 В (для 12-вольтного аккумулятора), при этом считается, что аккумулятору следует сообщить в процессе зарядки 105...110% его номинальной емкости.

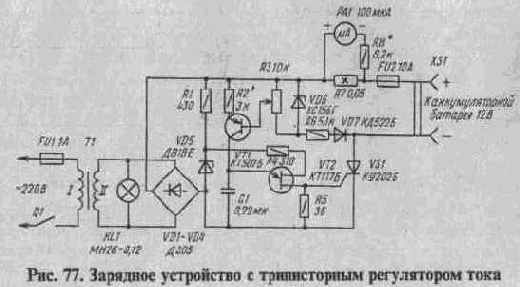

На рис. 77 представлена схема еще одного зарядного устройства, в котором ток зарядки плавно регулируется от нуля до максимального значения. Изменение тока в нагрузке достигается регулированием угла открывания тринистора VS1. Узел регулирования выполнен на однопереходном транзисторе VT2. Времязадающий конденсатор С1 заряжается коллекторным током транзистора VT1. Значение этого тока определяется положением движка переменного резистора R3. Чем больше ток, тем быстрее заряжается конденсатор С1 до напряжения открывания транзистора VT2, тем раньше открывается тринистор VS1, тем больше среднее значение тока через аккумуляторную батарею. Следовательно, зарядный ток регулируется поворотом движка переменного резистора R3. Напряжение на этот резистор поступает от подключенной к гнездам XS1 аккумуляторной батареи.


Чтобы исключить зависимость зарядного



тока от напряжения на аккумуляторной батарее, напряжение на переменном резисторе R3 стабилизировано стабилитроном VD6.

Питание базы транзистора VT1 частью напряжения аккумуляторной батареи позволило обеспечить эффективную защиту зарядного устройства от неправильной полярности подключения аккумуляторной батареи к гнездам XS1, т. е. от переполюсовки. При переполюсовке диод VD7 окажется включенным в обратном направлении, напряжение на базе транзистора VT1 будет отсутствовать, конденсатор С1 не будет заряжаться и ток в нагрузке будет равен нулю. Аналогичное явление будет наблюдаться и в том случае, если к гнездам XS1 подключена нагрузка, не имеющая собственной ЭДС, а также аккумулятор с напряжением меньше 4...5 В.

Для измерения силы зарядного тока использован микроамперметр РА1 с шунтом из резисторов R7, R8. Защита устройства обеспечена со стороны сети и нагрузки предохранителями FU1 и FU2.

Налаживание зарядного устройства несложно. Подключив аккумуляторную батарею с номинальным напряжением 12 В и подав сетевое напряжение выключателем Q1, перемещают движок переменного резистора R3 в нижнее по схеме положение и подбором резистора R2 устанавливают ток в нагрузке, соответствующий максимальному значению (в данном случае 5 А). С помощью резистора R8 устанавливают предел измерения тока прибором РА1 - полное отклонение стрелки прибора должно соответствовать току 10 А.

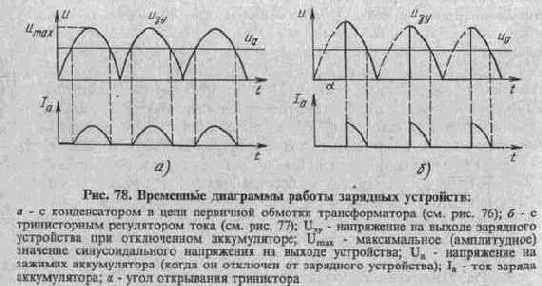

На рис. 78 показаны временные диаграммы работы обоих описанных зарядных устройств. Ток заряда протекает через аккуму-



лятор только тогда, когда Uз < Ua. Таким образом, форма зарядного тока отличается от синусоидальной, особенно для устройства с тринисторным регулированием. Это приводит к увеличению коэффициента формы кривой зарядного тока (коэффициент формы - это отношение действующего значения тока к среднему значению тока). Под током заряда понимают именно среднее значение тока; это значение и показывает амперметр, включенный в зарядную цепь. Действующее же значение тока характеризует тепловые потери в обмотках трансформатора, диодах выпрямительного моста и регулирующем тринисторе.


Следовательно, увеличение коэффициента формы кривой тока приводит к необходимости увеличивать сечение проводов обмоток трансформатора и его мощность, применять более мощные диоды и тринисторы и устанавливать их на радиаторах большей площади. Как показывает анализ, коэффициент формы растет с увеличением угла а: и с увеличением отношения Ua/Umax. Так, для зарядного устройства по схеме рис. 76 при Ua/Umax = 0,7, коэффициент формы равен 1,5; для зарядного устройства по схеме рис. 77 при Ua/Umax = 0,7, a = 90° коэффициент формы равен 3. Это означает, что вторичная обмотка трансформатора должна быть рассчитана на ток, втрое больший зарядного тока;

мощность трансформатора также должна быть втрое больше мощности, потребляемой аккумулятором.

Названное обстоятельство является существенным недостатком зарядных устройств с регулятором тока тринистором.

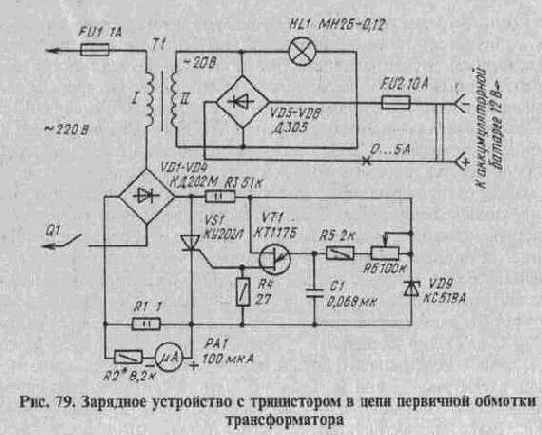

Значительно снизить потери мощности в тринисторе и, следовательно, повысить КПД зарядного устройства можно, если регулирующий элемент перенести из цепи вторичной обмотки трансформатора в цепь первичной обмотки. Схема такого устройства показана на рис. 79. Регулирующий узел аналогичен используемому в предыдущем варианте устройства. Регулирующий тринистор VS1 включен в диагональ выпрямительного моста VD1-VD4. Поскольку ток первичной обмотки трансформатора примерно в 10 раз меньше тока заряда, на диодах VD1-VD4 и тринисторе VS1 выделяется относительно небольшая тепловая мощность и они не требуют установки на радиаторы. Кроме того, значительно уменьшены потери мощности на шунте амперметра (резисторе R1) за счет включения амперметра в цепь первичной обмотки трансформатора Т1. Кроме того, применение тринистора в цепи первичной обмотки трансформатора позволило несколько улучшить форму кривой зарядного тока и снизить значение коэффициента формы кривой тока (что также приводит к повышению КПД зарядного устройства). К недостатку этого устройства следует отнести гальваническую связь с сетью элементов узла регулирования, что необходимо учитывать





при разработке конструктивного исполнения (например, использовать переменный резистор R6 с пластмассовой осью).

О деталях зарядных устройств. В первом варианте (рис. 77) в качестве тринистора VS1 можно применить тринисторы КУ202 с любыми буквами, а также тринисторы 2Т122-25, 2Т132-50. Во втором варианте зарядного устройства (рис. 79) можно использовать тринисторы типов КУ201 (К,Л); КУ202 (К-Н). Выпрямительные диоды, работающие в цепи вторичной обмотки, помимо указанных на схемах могут быть типов Д231-Д233 (без буквы или с буквой А). Диоды VD1-VD4 в схеме на рис. 79 могут быть типов Д231-Д234, Д245, Д247 (с любыми буквами), КД202 (с буквами К, М, Р). Времязадающий конденсатор С1 должен иметь небольшой температурный коэффициент емкости во всем диапазоне рабочих температур, в противном случае ток зарядки аккумулятора будет сильно зависеть от температуры. Желательно использовать конденсаторы типов К73-17, К73-24. Трансформатор Т1 выполнен на магнитопроводе ШЛ25 х 50. Обмотка I содержит 710 витков провода ПЭВ-2 0,8, обмотка II - 65 витков провода ПБД 2,64.

В зарядном устройстве по схеме рис. 77 диоды VD1-VD4 установлены на радиаторах с поверхностью охлаждения 30...40 см^2 (если применены германиевые диоды типа Д305; для кремниевых диодов площадь поверхности радиаторов следует увеличить в 2...3



раза). Тринистор VS1 также установлен на радиаторе с охлаждающей поверхностью не менее 30 см^2. В зарядном устройстве по схеме рис. 79 на радиаторы установлены только диоды VD5-VD8.

К обоим зарядным устройствам могут быть подключены аккумуляторные батареи с напряжением как 12 В, так и меньше (например, 6 В).

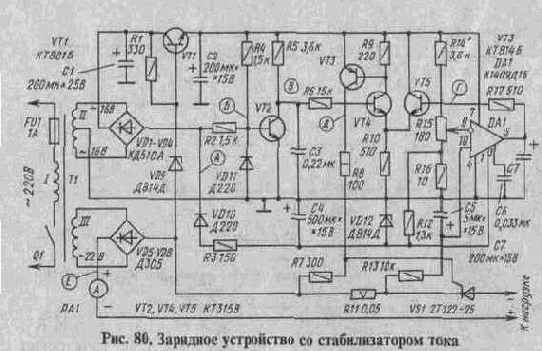

На рис. 80 представлена еще одна схема зарядного устройства, в котором осуществляется стабилизация тока заряда. Регулирующим элементом является тринистор. Это устройство можно использовать не только для зарядки аккумуляторов, но и во всех других случаях, когда сопротивление нагрузки изменяется, а ток должен оставаться неизменным (например, для электролиза, который радиолюбители используют для травления печатных плат, для нанесения покрытий на металлические детали).



Основные характеристики такого зарядного устройства Максимальный ток нагрузки, А,................................................. 7

Максимальное напряжение на нагрузке, В................................ 16

Коэффициент стабилизации по току нагрузки Кст= (Uвх/Uвх)/(Iвых/Iвых), не менее ................................ 70

Коэффициент полезного действия, %, не менее........................ 70

Рассмотрим работу устройства по его принципиальной схеме и временным диаграммам (рис. 81), которые показаны для случая нагрузки, не содержащей источников ЭДС.

На транзисторе VT2 собран генератор пилообразного напряжения. Через резистор R4 на базу транзистора VT2 подано открываю

щее напряжение (рис. 81, диаграмма А), а через резистор R2 с двухполупериодного выпрямителя на диодах VD1-VD4 поступает закрывающее пульсирующее напряжение (рис. 81, диаграмма Б). Суммарное напряжение на базе транзистора VT2 показано прерывистой линией Б. Диод VD11 ограничивает амплитуду закрывающего напряжения. Сопротивление резисторов R2 и R4 выбрано таким, что транзистор большую ча



сть времени закрыт. Конденсатор С3 заряжается через резистор R5. Но в момент приближения сетевого напряжения к нулю транзистор VT2 открывается, разряжая конденсатор СЗ. На коллекторе транзистора формируется напряжение, по форме близкое к пилообразному (рис. 81, диаграмма В), Через резистор R6 оно поступает на один из входов дифференциального усилителя на транзисторах VT4, VT5, а на другой подается напряжение (рис. 81, диаграмма Г) с выхода операционного усилителя (ОУ) DA1, которое зависит от положения движка резистора R 15.

Как только значения напряжения на базах транзисторов VT4 и VT5 сравняются, транзистор VT4 откроется. Вслед за ним откроется транзистор VT3 и сформирует импульс тока (рис. 81, диаграмма Д), открывающий тринистор VS1. С этого момента полупериода на нагрузку будет подано выпрямленное напряжение с обмотки II трансформатора Т1 (рис. 81, диаграмма Е). Чем больше напряжение на базе транзистора VT5, тем позже будут возникать импульсы, открывающие тринистор, и тем меньше будет средний ток через нагрузку.



Функцию стабилизатора тока выполняет узел на ОУ DA1. Датчиком тока служит резистор R 11; напряжение, снимаемое с этого резистора, пропорционально току нагрузки. Через резистор R13 оно подведено к неинвертирующему входу ОУ.

Если по какой-либо причине ток через нагрузку увеличился, то увеличивается и напряжение на неинвертирующем входе ОУ. Это приводит к соответствующему увеличению напряжения на базе транзистора VT5 и увеличению угла открывания тринистора VS1 -ток через нагрузку уменьшается. Таким образом, отрицательная

обратная связь по току нагрузки поддерживает его на заданном уровне.

Конденсаторы С5, С7 сглаживают пульсации напряжения на выходе. Резисторы R 12, R 16 обеспечивают подачу небольшого отрицательного напряжения на инвертирующий вход ОУ в нижнем по схеме положении движка резистора R 15. Это позволяет регулировать ток нагрузки практически от нуля. Конденсатор С6 повышает устойчивость работы ОУ. На элементы устройства поступает напряжение питания от двух стабилизаторов (VD9, VT1 и VD12, R3).

В устройстве ОУ К140УД1Б можно заменить на К140УД5, К140УД6, К140УД7, К153УД2 (с соответствующей цепью коррекции); транзистор КТ801Б - на любой из серий КТ603, КТ608, КТ801, КТ807, КТ815; КТ315В - на КТ312, КТ315, КТ316, КТ201; КТ814Б -на КТ814, КТ208. Конденсаторы С1, С2, С4, С5, С7 устройства -



К50-6 или К50-35; С3, С6 - КМ-6 или К10-7в, КЛС. Резистор R11 образован двумя параллельно соединенными резисторами С5-16В

сопротивлением 0,1 Ом.

Диоды VD5-VD8 - типа Д305; их можно заменить на любые из серий Д242-Д248, но в этом случае возрастает рассеиваемая на каждом диоде мощность, и размеры теплоотводов придется увеличить. Амперметр РА1 - типа М5-2 с током полного отклонения

стрелки 10 А.

Трансформатор Т1 выполнен на ленточном магнитопроводе ШЛ25х32. Обмотка I содержит 710 витков провода ПЭВ-2 0,8;

обмотка II - 105 витков провода ПЭВ-2 0,21 с отводом от середины;

обмотка III - 80 витков провода ПБД 2,64.

Диоды VD5-VD8 установлены на теплоотводах площадью 50... 60 см^2 каждый.


Тринистор VS1 установлен на теплоотводе площадью не

менее 200 см.

Большая часть элементов устройства смонтирована на печатной плате (рис. 82). Для налаживания устройства к его выходу подключают проволочный резистор сопротивлением 1...2 Ом и мощностью не менее 100 Вт (можно использовать нихромовую проволоку диаметром 0,5...1 мм). Движок переменного резистора R 15 устанавливают в верхнее по схеме положение и подборкой резистора R 14 добиваются, чтобы ток через нагрузку был равным 7 А. При вращении ручки переменного резистора ток должен плавно уменьшаться до нуля.

В заключение отметим, что применяемый тип тринистора VS1 и данные трансформатора указаны для использования в режиме зарядки аккумуляторов током до 7 А. Как уже отмечалось, запас по мощности тринистора и трансформатора необходим в связи с большим значением коэффициента формы зарядного тока. Если же устройство будет работать на нагрузку, не имеющую собственной ЭДС (например, гальваническую ванну), то мощность трансформатора может быть значительно снижена. При указанных данных устройство может отдавать в нагрузку ток до 12... 15 А, однако придется подобрать сопротивление резистора R14.

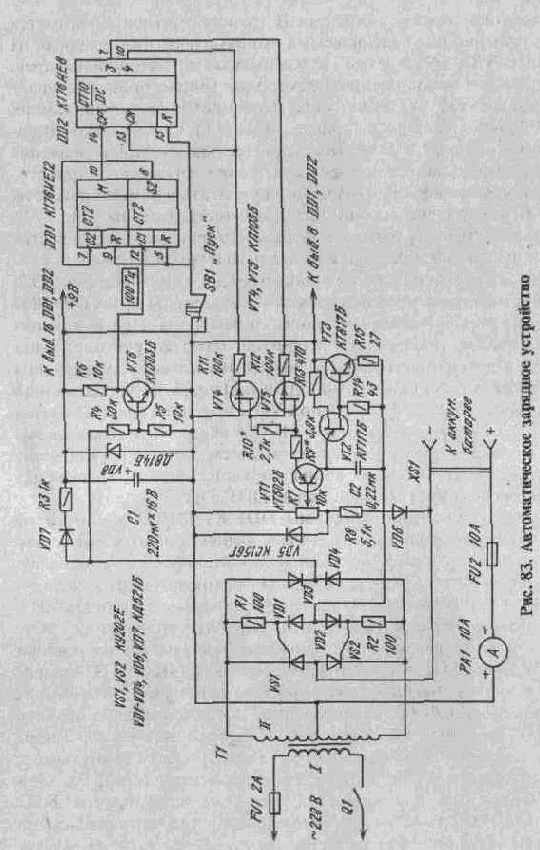

На рис. 83 представлена схема зарядного устройства, которое обеспечивает автоматическую зарядку аккумуляторных батарей напряжением б... 12 В и током до 6 А. Устройство автоматически уменьшает зарядный ток в 1,5...2 раза примерно через 8 ч после начала зарядки, а через 11 ч зарядка прекращается совсем. Уменьшение зарядного тока в конце зарядки положительно сказывается на протекании электрохимических процессов в аккумуляторе.

Рассмотрим работу зарядного устройства. Допустим, что аккумуляторная батарея подключена к гнездам XS1 в соответствии с



указанной полярностью, а контакты выключателя питания Q1 замкнуты.

Напряжение с выводов обмотки II трансформатора Т1 подается на двухполупериодный управляемый выпрямитель, выполненный на тринисторах VS1, VS2, а затем - на зажимы аккумуляторной батареи. Напряжение на управляющие электроды тринисторов поступает через диоды VD1, VD2 от узла формирования управляющих импульсов, выполненного на транзисторах VT1-VT5.


Угол открывания тринисторов VS1, VS2, а следовательно, среднее значение зарядного тока задаются положением движка переменного резистора R7 (более подробно об этом можно прочитать в описании работы зарядного устройства, схема которого приведена на рис. 77). Аналогичным образом в этом зарядном устройстве обеспечивается защита от переполюсовки выводов аккумуляторной батареи.

Импульсы, сформированные однопереходным транзистором VT2, усиливаются по току транзистором VT3 и через диоды VD1, VD2 подаются на управляющие электроды тринисторов. При положительных полуволнах напряжения вторичной обмотки работает один тринистор, а при отрицательных - другой; импульсы же управления формируются в каждом полупериоде и подаются на управляющий электрод тринистора VS1 через диод VD1, а тринистора VS2 - через диод VD2. Полевые транзисторы VT4, VT5 обеспечивают изменение зарядного тока в конце зарядки, а затем полное отключение аккумулятора. Для формирования соответствующих временных интервалов используются микросхемы DD1, DD2.

На счетный вход С1 микросхемы DD1 К176ИЕ12 (работа этой микросхемы подробно рассматривалась выше) подаются прямоугольные импульсы с частотой, равной удвоенной частоте сетевого напряжения, т. е. 100 Гц. Эти импульсы формируются из двухполупериодного выпрямленного напряжения, снимаемого с диодов VD3, VD4 и поданного через резистор R4 на базу транзистора VT6. Благодаря работе транзистора в ключевом режиме с его коллектора снимаются импульсы прямоугольной формы. С выхода S2 микросхемы DD1 снимаются импульсы, имеющие частоту в 2^14= 16 384 раз меньшую, чем на входе С1; эти импульсы подаются на вход второго счетчика С2, который делит частоту импульсов еще на 60. Таким образом, на выводе 10 микросхемы DD1 имеются импульсы с частотой около 0,0001 Гц, что соответствует периоду в 2,7 ч. Эти импульсы поступают на вход СР счетчика-дешифратора DD2 (работа этой микросхемы также подробно рассматривалась на предыдущих страницах книги). Через время 2,7 х 3 = 8,1 ч на выводе 7 микросхемы DD2 появляется напряжение высокого уровня, которое через резистор R12 подается на затвор полевого транзи-



стора VT5 и закрывает его. В результате сопротивление цепи зарядки конденсатора С2 увеличивается на значение сопротивления резистора R10 и зарядный ток уменьшается в 1,5...2 раза.

Еще через 2,7 ч напряжение высокого уровня появляется на выводе 10 микросхемы DD2, что приводит к закрыванию полевого транзистора VT4. Цепь зарядки конденсатора С2 оказывается обесточенной, формирование импульсов управления прекращается и зарядный ток аккумулятора падает до нуля. Одновременно появившееся на выводе 13 (вход CN) микросхемы DD2 напряжение высокого уровня запрещает дальнейшую работу счетчика микросхемы DD2. В таком состоянии зарядное устройство может находиться до тех пор, пока вновь не будет нажата кнопка SB1 "Пуск". Нажатие этой кнопки устанавливает счетчики микросхем DD1, DD2 в нулевое состояние, и с этого момента начинается отсчет интервалов времени.

Микросхемы DD1, DD2 и формирователь импульсов на транзисторе VT6 питаются от параметрического стабилизатора R3VD8, который, в свою очередь, питается от двухполупериодного выпрямителя VD3VD4. Диод VD7 обеспечивает развязку импульсов переменного напряжения, подаваемого на формирователь VT6, от постоянного напряжения на конденсаторе С1. Формирователь управляющих импульсов питается через диоды VD1 и VD2 и управляющие электроды тринисторов.

В автоматическом зарядном устройстве могут быть использованы детали следующих типов. Тринисторы VS1, VS2 - типа КУ202 с буквами Е, И, Л, Н (тринисторы должны допускать подачу как прямого, так и обратного напряжения не менее 100 В), а также любые из серий Т10, Т112, Т132. Диоды КД521Б могут быть заменены на КД521А (В), Д223А (Б), КД102А(Б), КД106А, КД105Б. Транзистор VT1 может быть типа КТ502 (с любыми буквами), КТ361 (А, В-Е), КТ209 (Г-М); VT3 - КТ815, КТ817 с любыми буквами; VT4, VT5 -КП103 с любыми буквами; VT6 КТ315, КТ503 с любыми буквами. Конденсатор С1 - типа К50-24 или К50-16; С2-К73-17, К73-24. Переменный резистор R7 - СПЗ-4аМ, СП-04, СПЗ-9а. Кнопка SB1 -П2К или КМ1-1; выключатель питания Q1 - ТВ2-1, МТ-1, Т1.



Тринисторы установлены на общем радиаторе без применения изолирующих шайб. Радиатором может служить металлический корпус прибора.

Трансформатор Т1 намотан на магнитопроводе ШЛ25 х 50. Обмотка I содержит 710 витков провода ПЭВ-2 0,8, обмотка II -125 витков провода ПЭБ-2 1,32 с отводом от середины.

Настройку зарядного устройства осуществляют следующим образом. Правые по схеме выводы резисторов R 11, R 12 отсоеди

няют от выходов микросхемы DD2 и подсоединяют к эмиттеру транзистора VT6, при этом оба полевых транзистора должны быть открыты. К гнездам XS1 подключают аккумуляторную батарею напряжением 12 В и подают напряжение питания выключателем Q1. Движок переменного резистора R7 устанавливают в нижнее по схеме положение. Подборкой сопротивления резистора R9 устанавливают максимальный зарядный ток 6 А. Затем правый по схеме вывод резистора R 12 соединяют с плюсовым выводом конденсатора С1 (при этом транзистор VT5 закрывается) и подборкой сопротивления резистора R10 устанавливают ток через аккумулятор 3...4 А. После этого правые по схеме выводы резисторов Rll, R12 подключают в соответствии с принципиальной схемой. Настройка на этом закончена.

Последовательность действий при работе с данным зарядным устройством такова: подключают заряжаемую аккумуляторную батарею к гнездам XS1, подают напряжение сети на первичную обмотку трансформатора Т1, затем нажимают кнопку SB1 - отсчет времени начался. Примерно через 11 ч аккумулятор полностью обесточится.

Двуполярные блоки питания

Для питания многих радиотехнических устройств требуется стабилизированный источник постоянного напряжения. Ниже будут приведены описания двух вариантов такого блока питания.

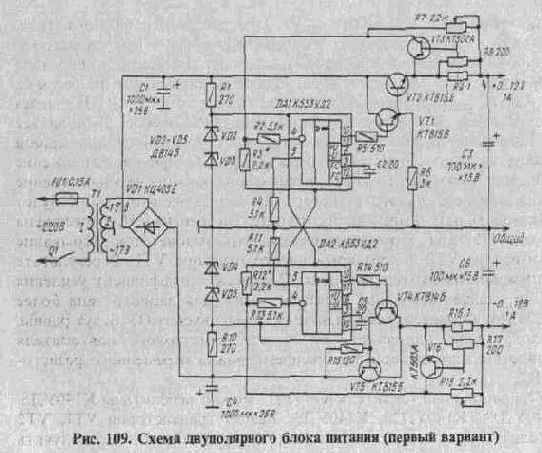

Схема первого варианта двуполярного блока питания показана на рис 109. Напряжения на обоих его плечах регулируются независимо в пределах 0... 12 В. Максимальный выходной ток блока питания равен 1 А. Коэффициент стабилизации по выходному напряжению не менее 2000, выходное сопротивление не более 0,01 Ом.

Принцип действия этого стабилизатора напряжения аналогичен рассмотренному выше, но имеется и существенное отличие. Оно

состоит в том, что оба ОУ питаются двуполярным напряжением. снимаемым с параметрических стабилизаторов VD2VD3R1 и VD4VD5R10. Благодаря такому включению ОУ напряжение на его выходе может изменяться от максимального отрицательного до максимального положительного значения. Это позволило обеспечить регулирование выходного напряжения обеих полярностей, начиная от 0 В. При питании ОУ однополярным напряжением, как это сделано в предыдущей схеме, минимальное значение выходного напряжения составит 2...4 В, а это ограничит возможности стабилизатора при наладке различных устройств.

Неинвертирующие входы обоих ОУ (выводы 5 микросхем) через резисторы R4 и R 11 соединены с общим проводом, поэтому на этих входах ОУ- нулевой потенциал. В процессе работы такой же потенциал поддерживается и на инвертирующих входах ОУ (выводы 4 микросхемы); напряжение на них подается через резисторы R2 и R13 с делителей напряжения R3R7 и R12R18. Изменением сопротивлений резисторов R7 и R 18 можно изменять выходное напряжение от минимального (движки резисторов в крайнем левом по схеме положении) до максимального (движки резисторов в крайнем правом по схеме положении).

Элементы VT3, R8, R9 и VT6, R16, R17 образуют систему защиты стабилизаторов от перегрузок по току. Рассмотрим работу системы защиты на примере верхнего (по схеме) плеча стабилизатора. Выходной ток стабилизатора, протекая через резистор R9, создает на нем падение напряжения.
В зависимости от положения движка подстроечного резистора R8 при определенном значении выходного тока начинает открываться транзистор VT3, уменьшая напряжение между выходным плюсовым проводом и инвертирующим входом ОУ DA1. При этом составной транзистор VT1VT2 начинает закрываться, ограничивая тем самым выходной ток стабилизатора на определенном уровне.

При налаживании различных устройств, питаемых от такого блока, можно устанавливать различные токи ограничения.

Блок питания не боится и коротких замыканий, т. к. выходной ток каждого плеча также ограничивается системами защиты. Однако при длительном (несколько минут) коротком замыкании из-за перегрева могут выйти из строя регулирующие транзисторы VT2 и VT5.

Транзисторы VT2 и VT5 устанавливают на теплоотводящих радиаторах с охлаждающей поверхностью не менее 200 см^2. Помимо обозначенных на схеме транзисторов можно применять транзисторы типов КТ815, КТ817, КТ819, КТ803, КТ808, КТ903 с любыми буквенными индексами; в качестве VT4 можно рекомендовать КТ814, КТ816, КТ502, МП25, МП26 с любыми буквами; в качествеVT1 - КТ608, КТ602, КТ630, КТ503 с любыми буквами; VT3 и VT6 - любого типа на допустимое напряжение между коллектором и эмиттером не менее 25 В соответствующей структуры. Оксидные конденсаторы С1, СЗ, С4, С6 - К50-16; С2, С5 - типов КТ-2а, К10-7в;

подстроечные резисторы R8 и Р17-типов СП5-2, переменные R7 и R 18 - проволочные - типа ППБ-2А (можно применять и обычные углеродистые типов СП-1, СП-2, но срок их службы будет меньше). Номинальное значение сопротивления переменных резисторов может составлять 1...10 кОм, надо лишь помнить, что номиналы резисторов R3 и R7, R12 и R18 должны быть одинаковыми. Постоянные резисторы - типа МЛТ. Трансформатор Т1 намотан на ленточном магнитопроводе ШЛ 16х32. Обмотка I содержит 1320 витков провода ПЭВ-1 0,23, обмотка II - 210 витков провода ПЭВ-1 0,62 с отводом от середины.

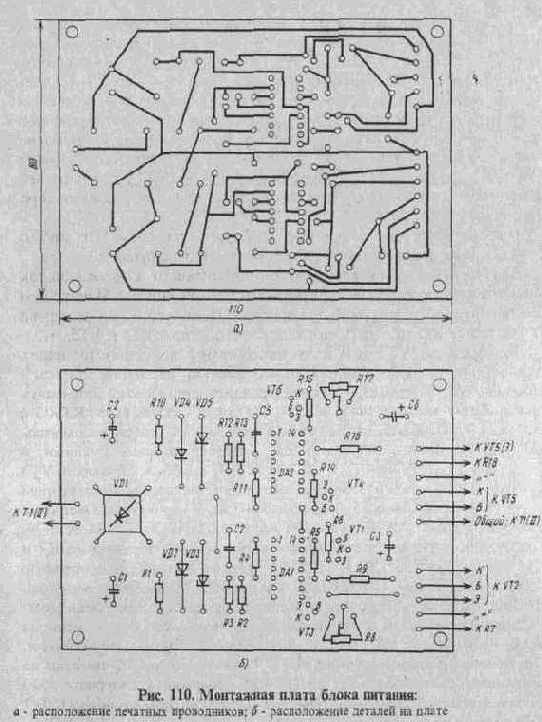

Двуполярный блок питания собран на печатной плате (рис. 110). Налаживание двуполярного блока питания состоит в подборе резисторов R3 и R12 таким образом, чтобы при крайнем правом (по схеме) положении движков переменных резисторов R7 и R18 напряжения на выходах обоих плеч были бы максимальными и

составляли 12... 13 В. Подстроечными резисторами R8 и R17 устанавливают необходимый ток ограничения.

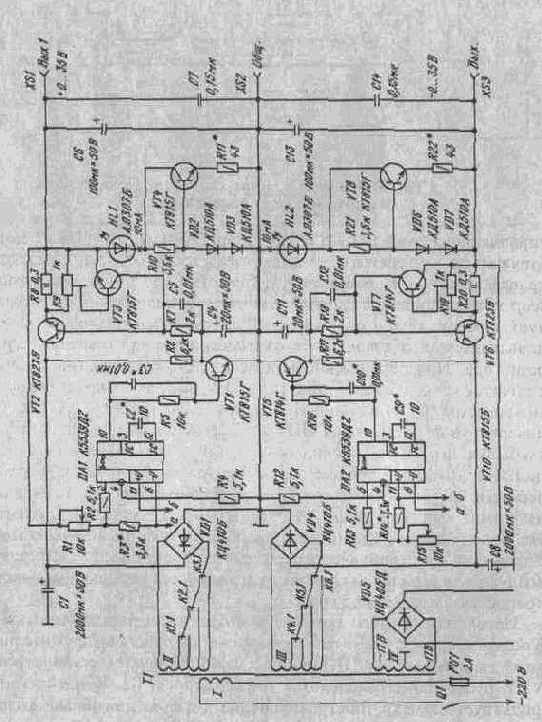

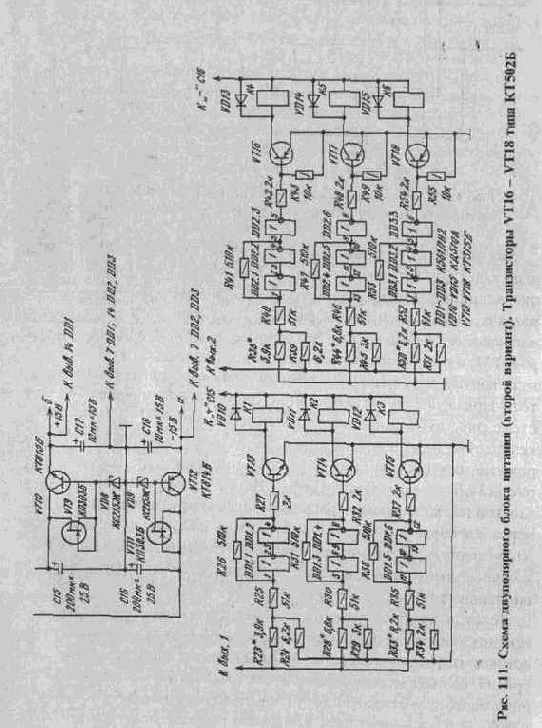

Второй вариант двуполярного блока питания (рис. 111) отличается от рассмотренного выше более широким диапазоном выходных напряжений и токов нагрузки, а также большим КПД.





Напряжение каждого плеча регулируется в пределах 0... 35 В. Ток нагрузки может достигать 3 А. Коэффициент стабилизации по входному напряжению не менее 2000, выходное сопротивление не более 0,005 Ом. Амплитуда пульсации при максимальном токе нагрузки не превышает 5 мВ.

Принцип действия этого стабилизатора аналогичен рассмотренному выше, но имеются и отличия. Во-первых, использование усилителей напряжения на транзисторах VT1 и VT5 позволило получить выходное напряжение источника значительно большее, чем допустимое выходное напряжение операционного усилителя К553УД2 (оно составляет 10 В). Во-вторых, благодаря переключению выводов вторичных обмоток трансформатора в зависимости от значения выходного напряжения удалось уменьшить потери мощности на регулирующих транзисторах VT2, VT6, снизить их нагрев и повысить КПД устройства. Рассмотрим некоторые особенности источника питания. На транзисторах VT4 и VT8 выполнены стабилизаторы тока. Они обеспечивают протекание неизменного тока значением 10 мА через регулирующие транзисторы VT2 и VT6 при отсутствии внешней нагрузки; этот ток не зависит от выходного напряжения. Постоянная нагрузка на выходе стабилизатора предотвращает его возбуждение на высоких частотах.

На микросхемах DD1-DD3 выполнены шесть триггеров Шмитта, задающие пороги срабатывания электромагнитных реле К1-К6. Рассмотрим работу узла переключения обмоток на примере верхнего (по схеме) плеча источника питания. Основой узла являются три триггера Шмитта, выполненные на логических элементах микросхемы DD1. Порог срабатывания каждого собственно триггера при повышении напряжения составляет около 7 В, а гистерезис - около 1...1,5 В. Если напряжение на выходе 1 источника превышает порог срабатывания триггера, то срабатывают электромагнитные реле К1-КЗ.


Реле К1 срабатывает при повышении выходного напряжения до 9 В, К2 - 18 В, КЗ - 27 В. Пороги срабатывания триггеров Шмитта подстраиваются с помощью делителей R23R24, R28R29, R33R34. Контакты реле К 1.1-КЗ. 1 подключают к мостовому выпрямителю VD1 большую или меньшую часть обмотки II трансформатора Т1. При этом падение напряжения на регулирующем транзисторе VT2 не превышает 14 В, а мощность - 40 Вт. Нетрудно подсчитать, что при отсутствии такого узла переключения выводов обмотки максимальное напряжение на регулирующем транзисторе достигало бы 35...40 В при мощности до 120 Вт. Таким образом, значительно снижены тепловые потери на регулирующих транзисторах, что улучшило тепловой режим источника. При необходимости эти потери можно



снизить еще, увеличив число триггеров Шмитта в каждом плече стабилизатора до 5-7.

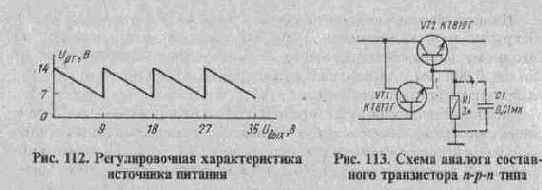

Зависимость падения напряжения на регулирующем транзисторе Upт от выходного напряжения Uвых (регулировочная характеристика) показана на рис. 112.

Регулирующий узел нижнего (по схеме) .плеча источника работает аналогично, только для управления реле К4-К6 использованы транзисторы проводимости р-п-р типа.

Напряжение питания операционных усилителей, реле К1-К6 и цепей эталонного напряжения снимают с маломощного двуполярного стабилизированного .выпрямителя, выполненного на транзисторах VT10 и VT12. Поскольку характеристики этого стабилизатора (в частности, уровень пульсации) во многом определяют параметры источника питания в целом, стабилитроны VD8, VD9 питаются от стабилизаторов тока, выполненных на полевых транзисторах VT9 и VT11.

Составные транзисторы VT2, VT6 можно заменить парами транзисторов соответствующей проводимости. На рис. 113 показана схема аналога составного транзистора VT2. Аналогично заменяют и составной транзистор VT6, но используют транзисторы р-п-р типа (например, КТ816Г и КТ818Г). Конденсатор С1 может оказаться необходимым для устранения высокочастотного самовозбуждения.

Оксидные конденсаторы - типа К50-16 или К50-6, остальные -КМ-6, К10-23, К10-7В.


Подстроечные резисторы R9, R19 - СП5-2, резисторы R8, R20 - С5-16МВ. Реле К1-К6 - РЭС-10 (паспорт РС4.524.302) или РЭС-34 (паспорт РС4.524.372). Трансформатор Т1 намотан на магнитопроводе ШЛМ40 х 50 (типовая мощность 270 Вт). Обмотка I содержит 525 витков провода ПЭВ-2 0,85; обмотки II и III - по 95 витков провода ПЭВ-2 1,32, отводы сделаны от 31, 54, 75-го витков, считая от верхних (по схеме) выводов обмоток; обмотка IV содержит 82 витка провода ПЭВ-2 0,31 с отводом от середины.

Транзисторы VT2 и VT6 установлены на радиаторы с охлаждающей поверхностью не менее 1000 см^2 каждый.

Налаживание источника питания начинают с установки тока, протекающего через светодиоды HL1, HL2, который должен составлять около 10 мА. Этого добиваются подборкой резисторов Rll, R22, при этом выходное напряжение может составлять 5...35 В. Затем производят настройку порогов срабатывания триггеров Шмитта. Переменным резистором Rl (R15) устанавливают выходное напряжение равным нулю, а затем его плавно увеличивают. Реле К1-КЗ должны срабатывать при напряжениях на выходе 1 источника 9,18 и 27 В соответственно. Добиваются этого подборкой резисторов R23, R28 и R33. Затем аналогично настраивают пороги срабатывания триггеров в другом плече источника. После этого, установив движки переменных резисторов Rl и R15 в верхнее (по схеме) положение, резисторами R3 и R14 устанавливают максимальное напряжение обоих плеч 35 В.

Желательно с помощью осциллографа проверить, не возбуждается ли источник питания, на высокой частоте. При наличии такого возбуждения следует подобрать конденсаторы С2, СЗ, С9, С10.

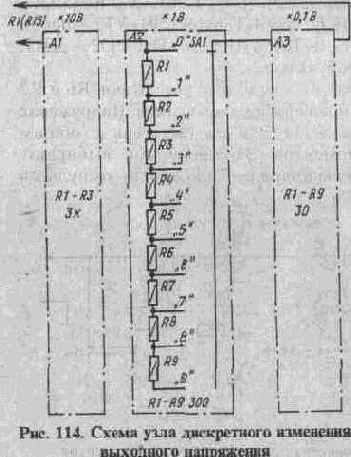

Поскольку выходное напряжение изменяют переменными резисторами, при установке напряжения к выходным зажимам следует подключать вольтметр. Если вместо переменных резисторов Rl, R15 применить магазин постоянных резисторов и переключатели типа



ПП10, имеющие оцифровку, выходное напряжение можно устанавливать переключателями без использования вольтметра.

При использовании трех переключателей шаг установки напряжения составит 0,1 В, что вполне достаточно для радиолюбительских целей.Схема показана на рис. 114. Общее сопротивление резисторов R1-R9, входящих в декады А1-АЗ, должно соответствовать сопротивлению переменных резисторов Rl и R15 и в данном случае равно примерно 10 ком. Поэтому сопротивления резисторов в декаде А1 составляют 3 кОм, в декаде А2 -

300 Ом, в декаде A3 - 30 Ом. При этом следует иметь в виду, что в декаде А1 используют только три резистора R1-R3, в декадах А2 и A3 - все девять резисторов.

Генераторы импульсов

Глава 5. Устройства для школьной лаборатории радиолюбителя.

5.6 Генераторы импульсов

Генераторы импульсов используют во многих радиотехнических устройствах (электронных счетчиках, реле времени), применяют при настройке цифровой техники. Диапазон частот таких генераторов может быть от единиц герц до многих мегагерц.

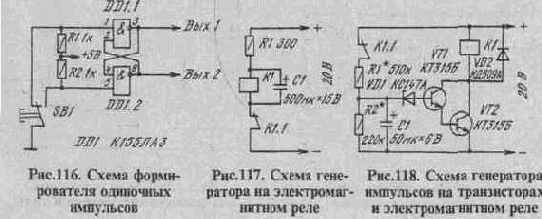

На рис. 116 приведена схема генератора, который формирует одиночные импульсы прямоугольной формы при нажатии кнопки SB1. На логических элементах DD1.1 и DD1.2 собран RS-триггер, предотвращающий проникновение импульсов дребезга контактов кнопки на пересчетное устройство. В положении контактов кнопки SB1, показанном на схеме, на выходе 1 будет напряжение высокого уровня, на выходе 2 - напряжение низкого уровня; при нажатой кнопке - наоборот. Этот генератор удобно использовать при проверке работоспособности различных счетчиков.

На рис. 117 показана схема простейшего генератора импульсов на электромагнитном реле. При подаче питания конденсатор С1 заряжается через резистор R1 и реле срабатывает, отключая источник питания контактами К 1.1. Но реле отпускает не сразу, поскольку некоторое время через его обмотку будет протекать ток за счет энергии, накопленной конденсатором С1. Когда контакты К 1.1 опять замкнутся, снова начнет заряжаться конденсатор - цикл повторяется.

Частота переключении электромагнитного реле зависит от его параметров, а также номиналов конденсатора С1 и резистора R1. При использовании реле РЭС-15 (паспорт РС4.591.004) переключение происходит примерно один раз в секунду.

Такой генератор можно использовать, например, для коммутации гирлянд на новогодней елке, для получения других световых

эффектов. Его недостаток - необходимость использования конденсатора значительной емкости.

На рис. 118 приведена схема еще одного генератора на электромагнитном реле, принцип работы которого аналогичен предыдущему генератору, но обеспечивает частоту импульсов 1 Гц при емкости конденсатора в 10 раз меньшей. При подаче питания конденсатор С1 заряжается через резистор R1.
Спустя некоторое время откроется стабилитрон VD1 и сработает реле К1. Конденсатор начнет разряжаться через резистор R2 и входное сопротивление составного транзистора VT1VT2. Вскоре реле отпустит и начнется новый цикл работы генератора. Включение транзисторов VT1 и VT2 по схеме составного транзистора повышает входное сопротивление каскада.

Реле К 1 может быть таким же, как и в предыдущем устройстве. Но можно использовать РЭС-9 (паспорт РС4.524.201) или любое другое реле, срабатывающее при напряжении 15...17 В и токе 20...50 мА.

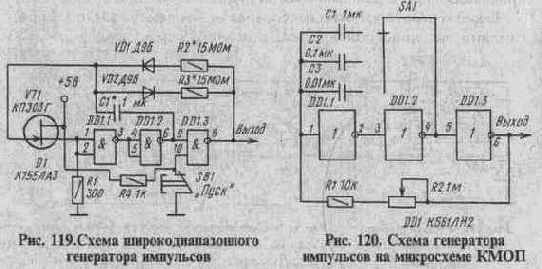

В генераторе импульсов, схема которого приведена на рис. 119, использованы логические элементы микросхемы DD1 и полевой транзистор VT1. При изменении номиналов конденсатора С1 и резисторов R2 и R3 генерируются импульсы частотой от 0,1 Гц до 1 МГц. Такой широкий диапазон получен благодаря использованию полевого транзистора, что позволило применить резисторы R2 и R3 сопротивлением в несколько мегаом. С помощью этих резисторов можно изменять скважность импульсов: резистор R2 задает длительность напряжения высокого уровня на выходе генератора, а резистор R3 - длительность напряжения низкого уровня. Максимальная емкость конденсатора С1 зависит от его собственного тока утечки. В данном случае она составляет 1...2 мкФ. Сопротивления резисторов R2, R3 - 10...15 МОм. Транзистор VT1 может быть любым из серий КП302, КП303

При наличии микросхемы КМОП (серия К176, К561) можно собрать широкодиапазонный генератор импульсов без применения полевого транзистора.

Схема приведена на рис. 120. Для удобства установки частоты емкость конденсатора времязадающей цепи изменяют галетным переключателем SA1. Диапазон частот, формируемых генератором, составляет 1...10 000 Гц.

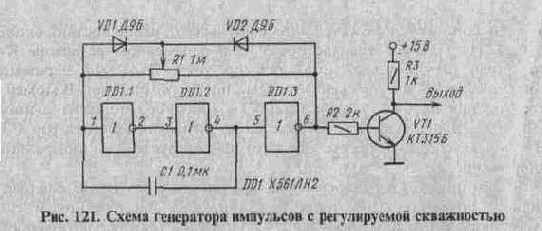

На рис. 121 представлена схема генератора импульсов с регулируемой скважностью. Скважность, т. е. отношение периода следования импульсов к длительности напряжения высокого уровня на выходе логического элемента DD1.3, резистором R1 может изменяться от 1 до нескольких тысяч. При этом частота импульсов также незначительно изменяется.


Транзистор VT1, работающий в ключевом режиме, усиливает импульсы по мощности.

Генератор, схема которого приведена на рис. 122, вырабатывает импульсы как прямоугольной, так и пилообразной формы. Задающий генератор выполнен на логических элементах DD 1.1-DD1.3. На конденсаторе С2 и резисторе R2 собрана дифференцирующая цепь, благодаря которой на выходе логического элемента DD1.5 форми-



руются короткие положительные импульсы (длительностью около 1 мкс). На полевом транзисторе VT2 и переменном резисторе R4 выполнен регулируемый стабилизатор тока. Этот ток заряжает конденсатор С3, и напряжение на нем линейно возрастает. В момент поступления на базу транзистора VT1 короткого положительного импульса транзистор VT1 открывается, разряжая конденсатор СЗ. На его обкладках таким образом формируется пилообразное напряжение.

Резистором R4 регулируют ток зарядки конденсатора и, следовательно, крутизну нарастания пилообразного напряжения и его амплитуду. Конденсаторы С1 и СЗ подбирают исходя из требуемой частоты импульсов.

Иногда возникает необходимость в построении генератора, который формирует число импульсов, соответствующее номеру нажатой кнопки.

Принципиальная схема устройства (первый вариант), реализующего такую возможность, приведена на рис. 123. Функционально оно включает генератор импульсов, счетчик и дешифратор. Генератор прямоугольных импульсов собран на логических элементах DD1.3 и DD1.4. Частота следования импульсов около 10 Гц. С выхода генератора импульсы поступают на вход двоично-десятичного счетчика, выполненного на микросхеме DD2. Четыре выхода счетчика соединены со входами микросхемы DD3, представляющей собой дешифратор на 4 входа и 16 выходов.

При подаче питающего напряжения на правых (по схеме) контактах всех пятнадцати кнопок SB I-SB 15 будет напряжение низкого уровня, обеспечиваемое наличием низкоомного резистора R5. Это напряжение подается на вход ждущего мультивибратора, выполненного на элементах DD1.1, DD1.2 и конденсаторе С1, и



гасящего импульсы дребезга контактов кнопок.


На выходе ждущего мультивибратора - напряжение низкого уровня, поэтому генератор импульсов не работает. При нажатии одной из кнопок конденсатор С3 мгновенно заряжается через диод VD1 до напряжения высокого уровня, в результате чего на выводах 2 и 3 счетчика DD2 появляется напряжение низкого уровня, устанавливающее его в рабочее состояние. Одновременно через замкнутый контакт нажатой кнопки напряжение высокого уровня подается на вход ждущего мультивибратора, и импульсы генератора поступают на вход счетчика. При этом на выходах дешифратора последовательно появляется напряжение низкого уровня. Как только оно появится на выходе, с которым соединен контакт нажатой кнопки, подача импульсов на вход счетчика прекратится. С вывода 11 элемента DD1.4 будет снято число импульсов, соответствующее номеру нажатой кнопки. Если продолжать удерживать кнопку нажатой, то через некоторое время конденсатор СЗ разрядится через резистор R2, счетчик DD2 установится в нулевое состояние и генератор выдаст новую серию импульсов. До окончания серии импульсов кнопку отпускать нельзя.

В устройстве использованы резисторы МЛТ-0,25; оксидные конденсаторы - К50-6. Транзисторы VT1, VT2 могут быть серий КТ312, КТ315, КТ503, КТ201, диод VD1 - серий Д7, Д9, Д311. Кнопки SB 1 -SB 15 - типов П2К, KM 1-1 и др.

Настройка числоимпульсного генератора заключается в установке подбором резистора R1 и конденсатора С2 требуемой частоты следования импульсов генератора, которая может быть в пределах от единиц герц до десятков килогерц. При частоте выше 100 Гц для выдачи полной серии импульсов требуется время не более 0,15 с, поэтому кнопку можно не удерживать пальцем - короткого нажатия ее вполне достаточно для формирования пачки импульсов.

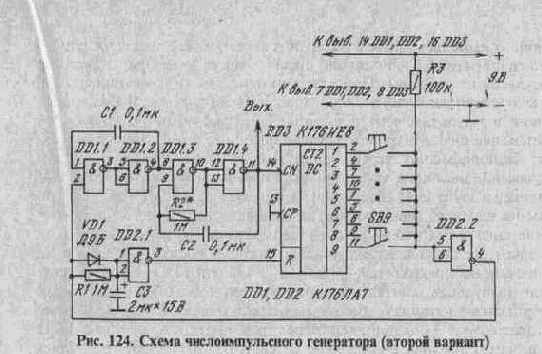

На рис. 124 представлена схема еще одного числоимпульсного генератора (второй вариант), по принципу работы аналогичного описанному выше. Благодаря применению микросхем серии К176 схема генератора упростилась. Генератор формирует от 1 до 9 импульсов.

В двух описанных выше вариантах числоимпульсных генераторов необходимо удерживать кнопку нажатой до окончания серии импульсов, в противном случае на выход поступит неполная пачка импульсов.

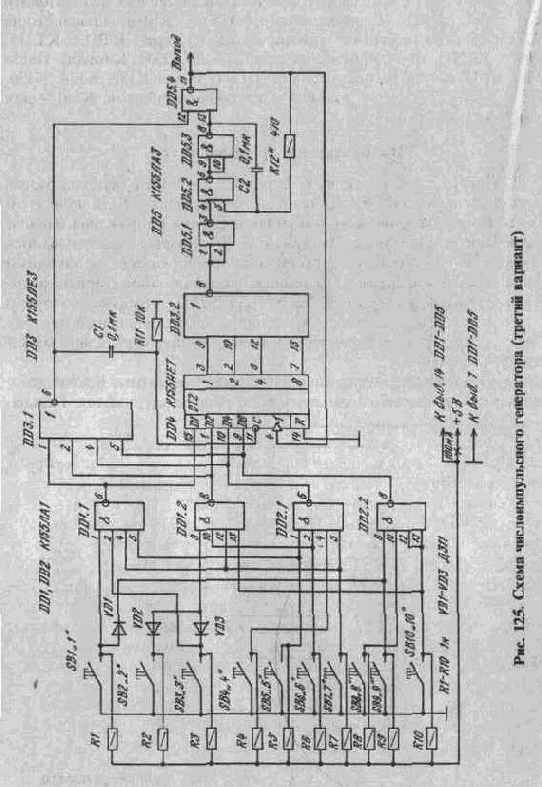

Это является недостатком. На рис. 125 приведена схема третьего варианта числоимпульсного генератора, в котором импульсы начинают вырабатываться после отпускания кнопки.

На микросхемах DD1, DD2 и диодах VD1-VD3 собран шифратор, преобразующий десятичное число в двоичный код. Сигналы с выходов шифратора подаются на входы Dl, D2, D4, D8 микросхемы



DD4 (реверсивный счетчик) и на входы логического элемента 4ИЛИ-HE(DD3.1).

Рассмотрим работу генератора при нажатии кнопки SB3. Когда кнопка нажата, на выходах логических элементов DD1.1 и DD1.2 установится напряжение высокого уровня, а на выходах DD2.1, DD2.2 сохранится напряжение низкого уровня. На выходе логического элемента DD3.1 появится напряжение низкого уровня, которое через дифференцирующую цепь C1R11 поступит на вход С реверсивного счетчика DD4 и установит его в состояние 1100. При этом на выходе логического элемента DD3.2 установится напряжение низкого уровня, которое инвертируется логическим элементом DD5.1 и подготавливает к работе генератор на логических элементах DD5.2-DD5.4. После отпускания кнопки SB3 на выходе элемента DD3.1 появится напряжение высокого уровня, которое будет подано на выход 12 микросхемы DD5; начнет работать генератор. Импульсы с его выхода (вывод 11 микросхемы DD5) поступают на вход -1 реверсивного счетчика. При этом происходит уменьшение числа, записанного в счетчике, и на выходах 1, 2, 4, 8 счетчика последовательно появляются комбинации логических уровней 0100, 1000, 0000. При установке счетчика в состояние 0000 на выходе логического элемента DD3.2 установится напряжение высокого уровня, и генератор остановится. На выход поступит три импульса.

Частота импульсов генератора определяется элементами С2 и R 12 и может изменяться в широких пределах (от единиц герц до сотен килогерц).



В описанных здесь генераторах импульсов можно использовать резисторы МЛТ-0,25, конденсаторы К50-6, КМ-6. Транзисторы КТ315Б можно заменить транзисторами из серий КТ312, КТ315, КТ316, КТ503. Диоды - любые из серий Д7, Д9, Д311.Кнопки - типов П2К, КМ1 и др. Микросхемы могут быть серий К 133, К 134, К 136, К158, КР531, К555 для первого и третьего вариантов; К561 - для второго варианта.

Источники питания

Устройства, собранные на полупроводниковых приборах (транзисторы, тринисторы, микросхемы) и электромагнитных реле, питаются от источников постоянного напряжения. Как правило, отклонения напряжения от номинального значения не должны выходить за границы определенных допусков (например, для микросхем серии К155 питающее напряжение должно составлять 5В±5%). Поэтому источник питания устройств кроме трансформатора и выпрямителя должен содержать еще и стабилизатор напряжения.

Основой стабилизатора напряжения чаще всего служит кремниевый стабилитрон, включенный в обратном направлении (катодом к положительному полюсу источника питания, анодом - к отрицательному). При таком включении напряжение на стабилитроне (напряжение стабилизации Ucт) мало зависит от тока через стабилитрон (тока стабилизации 1ст). Эти две величины и являются основными параметрами стабилитронов. Так, для стабилитрона КС156А напряжение стабилизации (номинальное) составляет 5,6 В (при номинальном токе стабилизации 10 мА), а ток стабилизации может быть в пределах 3...50 мА. Если нагрузка потребляет больший ток, применяют усилитель тока. В простейшем случае это может быть транзистор, включенный по схеме с общим коллектором (эмиттерный повторитель).

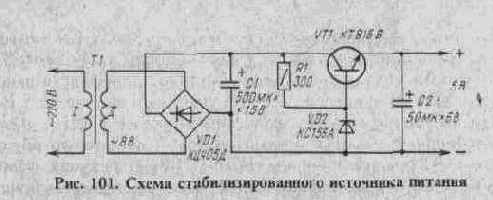

Схема такого источника питания показана на рис. 101. Напряжение сети, пониженное трансформатором Т1 до 8...10 В, выпрямляется диодным мостом VD1 и подается на стабилизатор напряжения, в котором транзистор VT1 включен эмиттерным

повторителем. Напряжение на выходе стабилизатора на 0,5...1 В меньше напряжения на стабилитроне VD2. По аналогичной схеме можно строить стабилизаторы и на другие значения питающих напряжений, следует лишь для каждого случая подобрать соответствующие стабилитрон и сопротивление резистора R1. Максимальный выходной ток стабилизатора Iвыхmах зависит от используемого стабилитрона и статического коэффициента передачи тока транзистора h21э и может быть найден по формуле

Iвых max=h21эIст max.

Стабилизатор напряжения, собранный по схеме на рис. 101, обладает сравнительно невысокими эксплуатационными характеристиками, но тем не менее может успешно применяться для питания многих радиотехнических устройств (см., например, схемы на рис. 17, 20, 39 и др.).

На рис. 102 приведена схема еще одного стабилизатора напряжения, но с использованием ОУ. Такие усилители имеют очень большой коэффициент усиления (несколько сотен и даже тысяч) и два входа - инвертирующий (на графическом изображении ОУ обозначают кружком) и неинвертирующий. Сигналы, поданные на эти входы, суммируются с учетом их знака и многократно



усиливаются. Характерная особенность стабилизатора напряжения с применением ОУ заключается в том, что в нем выходное напряжение сравнивается с образцовым (опорным) и таким образом поддерживается на заданном) уровне,

Рассмотрим по схеме более подробно работу такого стабилизатора напряжения. Выходное напряжение с делителя R2R3 подается на инвертирующий вход ОУ, а образцовое напряжение, снимаемое со стабилитрона VD1, - на неинвертирующий вход. При небольшом изменении напряжения на выходе стабилизатора на инвертирующем входе (вывод 9) появляется сигнал рассогласования, который многократно усиливается и изменяет напряжение на регулирующем транзисторе VT1 таким образом, что напряжение на выходе стабилизатора практически не изменяется. Этот процесс длится всего несколько микросекунд.

Напряжение на выходе стабилизатора можно определить по упрощенной формуле

Uвыx=Uст(R2+R3)/R3.

Изменяя в небольших пределах сопротивления резисторов R2 и R3, можно изменять выходное напряжение стабилизатора. При этом, как видно из формулы, выходное напряжение не может быть меньше напряжения стабилизации стабилитрона.

Резистор R4 ограничивает выходной ток ОУ, конденсатор С1 предотвращает возбуждение устройства. Коэффициент стабилизации этого источника напряжения составляет 200...400, а выходное сопротивление - несколько миллиом. Максимальный выходной ток равен произведению предельно допустимого выходного тока ОУ на коэффициент h21э транзистора VT1 и для данной схемы составляет 500... 600 мА. Если же для питания устройства требуется больший ток, чем может обеспечить один регулирующий транзистор, следует применять составной транзистор (например, типов КТ972, КТ825, КТ827).


При отсутствии составного транзистора в одном корпусе его можно выполнить из двух обычных транзисторов одной или разных структур.

На рис. 103,а показана схема составного транзистора, образованного транзисторами одной структуры (n-р-n), на рис. 103, б -образованного транзисторами разных структур (VT1 - р-n-р, VT2 -n-р-n). Резистор R1 обеспечивает нормальную работу стабилизатора при высоких температурах окружающей среды и малых токах нагрузки. Ток, протекающий через этот резистор, должен быть значительно больше обратного тока коллекторного перехода транзистора VT1 при наибольшей рабочей температуре. Если ток через регулирующий транзистор VT1 превышает 70... 100 мА, транзистор



следует устанавливать на радиатор. Площадь радиатора можно приближенно определить по формуле (для температуры окружающего воздуха около 20°С)

S=25Uкэ*Iнагр,

где S - площадь поверхности охлаждения радиатора, см^2; Uкэ -напряжение между коллектором и эмиттером регулирующего транзистора, В; Iнагр - ток нагрузки стабилизатора, А.

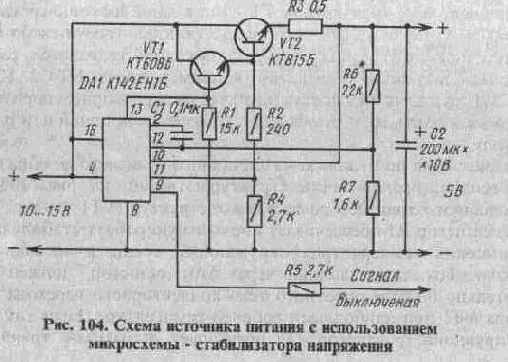

На рис. 104 приведена схема еще одного варианта стабилизатора напряжения. В нем применена интегральная микросхема К142ЕН1Б, представляющая собой стабилизатор напряжения. Вот ее основные параметры: диапазон изменения входного напряжения 9...20 В;

пределы установки выходного напряжения 3...12 В; максимальный ток нагрузки 0,15 А; минимальное падение напряжения на регули-



рующем элементе 4 В. В микросхеме предусмотрена защита от перегрузок по току и коротких замыкании.

Для указанных на схеме рис. 104 транзисторов и номиналов резисторов выходное напряжение составляет 5 В, а ток срабатывания защитного устройства около 1 А (при уменьшении тока через нагрузку устройство автоматически принимает исходное состояние). При необходимости ток ограничения Ioгр может быть изменен подбором резистора R3. Его сопротивление рассчитывают по формуле

R3=0,5/Iorp,

где R3 - в омах;Ioгp - в амперах.

Выходное напряжение устанавливают подбором резистора R6.

В микросхеме предусмотрен вход выключения стабилизатора.


При подаче на вывод 9 через резистор R5 напряжения 2...3 В напряжение на выходе становится равным нулю, Удобно управлять включением и выключением стабилизатора с помощью цифровых микросхем, имеющих питание 5 В.

В настоящее время промышленность выпускает интегральные стабилизаторы с фиксированным напряжением, содержащие в одном



корпусе регулирующий транзистор и узлы управления им (микросхемы серий К142, КР142). Схема стабилизатора напряжением 5 В представлена на рис. 105. Микросхема КР142ЕН5А содержит узел защиты от перегрузки по току. Максимальное значение тока для этой микросхемы составляет около 3 А.

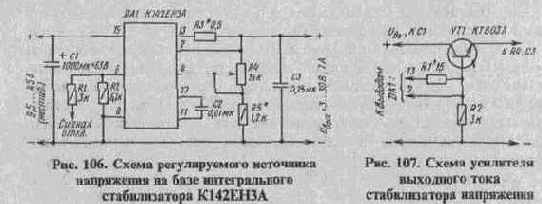

На микросхеме К142ЕНЗА можно выполнить стабилизированный источник напряжения, регулируемого в пределах от 3 до 30 В при токе нагрузки до 1 А. Схема представлена на рис. 106. Выходное напряжение регулируется резистором R4 и может быть вычислено по формуле Uвыx=2,6(R4+R5)/R5, В. Суммарное сопротивление резисторов R4 и R5 не должно превышать 20 кОм. Ток ограничения lorp устанавливают резистором R3, сопротивление которого может быть вычислено по приближенной формуле R3=0,6/Ioгp, где сопротивление берут в омах, а ток - в амперах. В стабилизаторе предусмотрена возможность отключения внешним сигналом. Для этого на резистор R1 подают положительное напряжение, которое должно обеспечивать ток через резистор R1 не более ЗмА. В стабилизаторе



предусмотрена также тепловая защита (при нагревании корпуса микросхемы до определенной температуры выходное напряжение уменьшается до нуля). Температура отключения определяется сопротивлением резистора R2.

Микросхема DA1 должна быть установлена на радиаторе, обеспечивающем требуемую рассеиваемую молодость. Она не должна превышать 6 Вт. Для обеспечения этого условия во всем диапазоне регулируемого выходного напряжения следует применять ступенчатое регулирование выходного напряжения.

Если требуется увеличить допустимый выходной ток, можно применить усилитель тока на транзисторе.

Фрагмент схемы приведен на рис. 107. Резистор R1 подбирают исходя из требуемого тока ограничения (он выполняет ту же функцию, что и резистор R3 в предыдущей схеме).


Ток нагрузки может достигать 5...10 А.

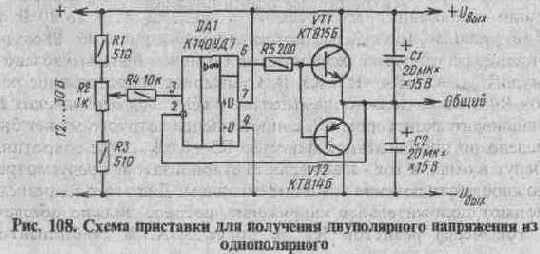

Иногда возникает необходимость получить двуполярное напряжение от однополярного источника (например, для питания операционных усилителей). В этом случае можно воспользоваться приставкой, схема которой представлена на рис. 108.



Устройство представляет собой усилитель постоянного тока, выполненный на операционном усилителе DA1 и транзисторах VT1 VT2 включенных по схеме эмиттерного повторителя. Работает устройство следующим образом. Задающее напряжение подается на неинвертирующий вход ОУ (вывод 3) с делителя R1-R3 через резистор R4. На инвертирующий вход ОУ (вывод 2) подается сигнал с выхода эмиттерного повторителя (сигнал отрицательной обратной связи). Допустим, что по какой-либо причине напряжение на выходе эмиттерного повторителя стало больше, чем напряжение на движке переменного резистора R2. Тогда на входах ОУ будет действовать результирующий отрицательный сигнал. Напряжение на выходе ОУ при этом уменьшится, что вызовет приоткрывание транзистора VT2 и призакрывание транзистора VT1. В результате напряжение на выходе снизится. Поскольку коэффициент усиления ОУ составляет несколько десятков тысяч (для данного типа более 30 000) то в процессе работы напряжения на входах ОУ будут равны, следовательно, напряжение на выходе эмиттерного повторителя полностью определяется положением движка переменного резистора Операционный усилитель К140УД7 можно заменить на К140УД8_ К140УД14 К140УД20, К140УД9. Выбор транзисторов VT1, VI2 определяется максимальным током, который необходимо получить от источника. Заметим, что через эти транзисторы протекает ток, равный разности токов нагрузок, подключенных к положительному и отрицательному выходам. Исходя из этого следует выбирать и радиаторы для транзисторов. Кроме того, ток через транзисторы не может быть больше максимального выходного тока ОУ, умноженного на статический коэффициент передачи тока транзисторов h21э. В данном случае он может достигать 200 мА. При необходимости получения больших токов следует применять составные транзисторы.

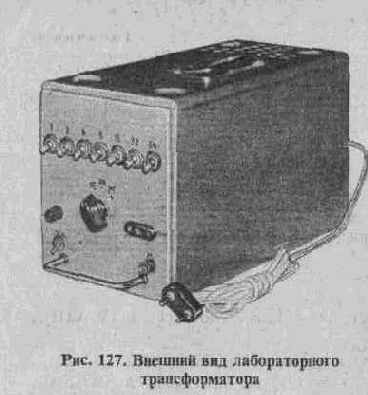

Лабораторный трансформатор

При разработке различных устройств возникает необходимость регулирования переменного сетевого напряжения. Если при этом допускается искажение синусоидальной формы напряжения, можно применять тринисторные регуляторы, о которых рассказывалось выше. Если же требуется синусоидальное напряжение, необходимо применять трансформатор. Удобным является лабораторный автотрансформатор (например, типа ЛАТР-2М), обмотка которого намотана на тороидальном магнитопроводе, а подвижный контакт скользит по торцевой поверхности обмотки (предварительно очищенной от изоляции).

Однако такие трансформаторы весьма дефицитны. Кроме того, надежность подвижного контакта со временем ухудшается. Гальва-

ническая связь с сетью выходных зажимов также не всегда допустима.

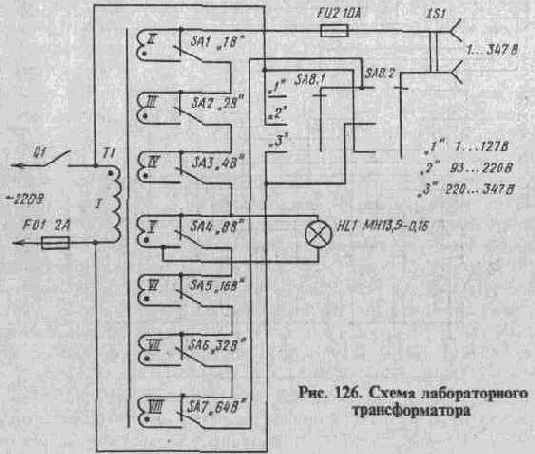

Устройство, схема которого представлена на рис. 126, позволяет изменять синусоидальное напряжение на нагрузке в пределах от 1 до 347 В ступенями через 1 В, при этом на поддиапазоне изменения напряжений 1...127 В гальваническая связь с сетью отсутствует. Допустимый выходной ток определяется наименьшим сечением провода обмотки из всех обмоток, участвую-

щих в образовании требуемого напряжения, при этом максимальная мощность не должна превышать 170 Вт.

Регулирование напряжения осуществляется в трех поддиапазонах, тот или иной диапазон выбирается переключателем SA8. В первом поддиапазоне в формировании выходного напряжения участвуют обмотки II-VIII трансформатора Т1. Напряжения обмоток имеют значения, равные степеням числа 2:2^0, 2^1,...,2^6. Таким образом, путем последовательного соединения требуемых обмоток можно получить любое напряжение от 1 до 127 В ступенями через 1 В. Соединение обмоток производится переключателями SA1-SA7. В показанном на схеме положении переключателей все обмотки выключены.

В положении "2" переключателя SA8 вторичные обмотки трансформатора включаются последовательно-встречно с первичной обмоткой, и их напряжения вычитаются. Следовательно, результирующее выходное напряжение может изменятся от 93 В (220 В - 127 В) , когда все вторичные обмотки выключены.

В положении "3" переключателя SA8 вторичные обмотки трансформатора соединяются последовательно согласно с первичной обмоткой, так что их напряжение, когда вторичные обмотки включены, составляет 220 В (220 В±0 В); максимальное выходное напряжение, когда в работу включены все вторичные обмотки, составляет 347 В (220 В+ 127 В).

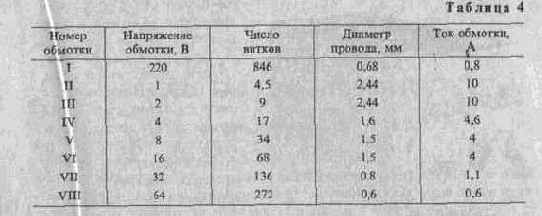

Трансформатор Т1 выполнен на магнитофоне ШЛ25 х 40. Намоточные данные всех обмоток и максимальные токи представлены в табл. 4. Начала обмоток на принципиальной схеме обозначены



точками. Тип обмоточного провода - ПЭВ-2 (обмотки I, IV-VIII), ПБД (обмотки II-III).

Первой наматывают обмотку I, затем VIII, VII, ..., II. В качестве выключателя питания Q1, переключателей SA1-SA7 можно использовать тумблеры типа ТВ 1-4, ТВ2-1 или ТП1-2. Галетный переключатель SA8 - ПГК-ЗП6Н, причем для повышения надежности контакты объединены в два переключателя по три группы контактов в каждом. Внешний вид лабораторного трансформатора представлен на рис. 127.

Приспособление для удаления изоляции с монтажных проводов

Монтажные провода в пластмассовой изоляции радиолюбители зачищают обычно с помощью ножа, ножниц или бокорезов. При этом, как правило, повреждается и металлическая жила провода. Кроме того, шелковую оплетку, если она есть, удалить таким способом весьма трудно. Предлагаемое несложное устройство позволяет быстро и качественно удалять изоляцию с концов монтажных проводов типа МГШВ, МГТФ и др. При этом металлические жилы проводов совершенно не повреждаются.

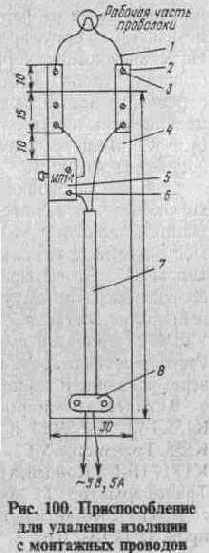

Приспособление для удаления изоляции с монтажных проводов (рис. 100) представляет собой нихромовую проволоку 1, закрепленную на двух держателях 2 с помощью винтов 3. Держатели укреплены винтами на текстолитовой пластине 4 толщиной

б... 10 мм. Здесь же установлена кнопка 5 с помощью винтов 6. Токоподводящие провода 7 закреплены жестяным хомутиком 8.

Для питания приспособления используется трансформатор, вторичная обмотка которого рассчитана на напряжение 4...5 В при токе 4...5 А. Можно применять трансформатор ТВК-110Л-1, удалив с него все вторичные обмотки и намотав новую вторичную обмотку, содержащую 45 витков провода ПЭВ-1 1,2. Первичная обмотка трансформатора во время выполнения работ все время включена в сеть, а нихромовую проволоку (ее диаметр 0,7...0,9 мм) с помощью кнопки кратковременно подключают к вторичной обмотке трансформатора.

Приспособление держат в правой руке, нажимают на 2...3 с кнопку и, вставив конец провода внутрь рабочей части нихромовой проволоки поворачивают провод на 1-1,5 оборота. После этого изоляция легко снимается с помощью пинцета.

Регуляторы мощности электропаяльника

Поддержание жала электропаяльника в надлежащем состоянии -одно из важнейших условий качественного монтажа радиодеталей. Жало паяльника должно быть ровным, без впадин и заусениц. Оно не должно быть перегретым, иначе припой будет окисляться и пайка окажется недостаточно прочной. Оптимальной считают такую температуру жала, при которой канифоль не испаряется сразу, а держится на жале в виде расплавленных блесток.

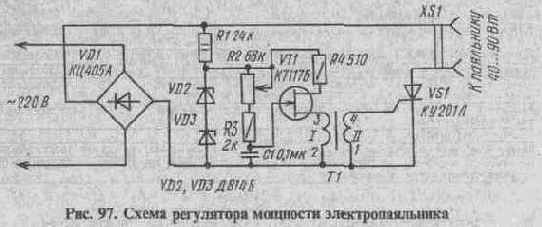

На рис. 97 представлена схема регулятора, позволяющего в широких пределах изменять подводимую к паяльнику мощность. Его схема во многом аналогична схеме регулятора мощности, показанной на рис. 68. Разница лишь в том, что для регулирования здесь использован один тринистор и нагрузка питается постоянным напряжением. Резистор R3 имеет сопротивление около 2 кОм и подбирается при настройке.

Тринистор VS1 может быть типов КУ201, КУ202 с буквами К-Н. Диодный мост VD1 - типов КЦ402, КЦ405 с буквами А-В. Остальные детали - те же, что и в мощном тиристорном регуляторе. Аналогично проводится и настройка регулятора мощности паяльника.

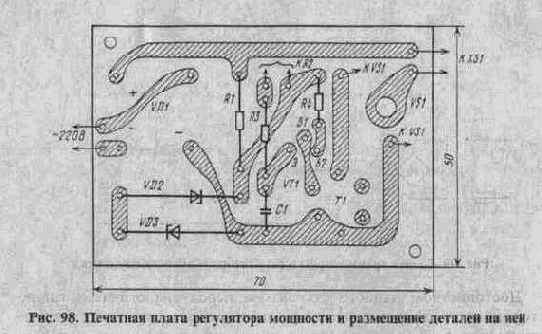

Детали регулятора мощности паяльника можно смонтировать на печатной плате из фольгированного стеклотекстолита (рис. 98). Ее помещают в корпус подставки паяльника, изготовленный из фанеры. На верхней крышке корпуса укрепляют ванночки для припоя и флюса (для них удобно использовать жестяные крышки от баночек с горчицей), гнезда для подключения паяльника, две пары гнезд для подключения к сети налаживаемых конструкций, переменный резистор R2. Мощность паяльника, подключаемого к регулятору, может составлять 40...90 Вт.

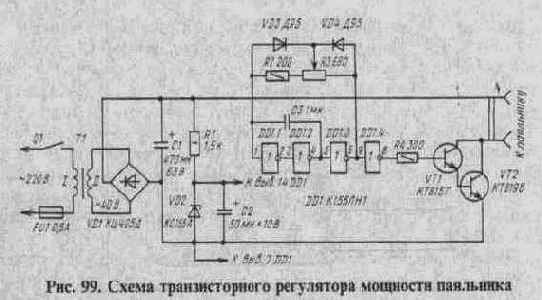

Для регулирования температуры паяльника напряжением 36 В можно использовать регулятор, схема которого показана на рис. 99. Напряжение сети понижается трансформатором Т1 и выпрямляется мостовым выпрямителем VD1. Пульсации сглаживаются конденсатором С1. На четырех логических элементах микросхемы DD1 собран генератор импульсов с регулируемой скважностью; частота импульсов составляет примерно 100 Гц. Составной транзистор VT1VT2 усиливает импульсы генератора по напряжению и току. Регулируя скважность импульсов, изменяют среднее значение тока через паяльник и температуру его жала.

В качестве микросхемы DD1 можно использовать также К155ЛАЗ, К155ЛЕ1 и их аналоги из серий К133. К158, КР1531, К555. Транзистор VT1 - КТ608 (А, Б), КТ3117 (A); VT2 - КТ819 (Б, В), КТ817 (Б-Г). Конденсатор С1 - типа К50-29, С2 - К50-16, СЗ - КМ-6. Трансформатор Т1 имеет магнитопровод ШЛ20х20, Обмотка I содержит 2000 витков провода ПЭВ-2 0,31, обмотка II - 365 витков провода ПЭВ-2 0,67.

Достоинством данного регулятора перед аналогичным тринисторным регулятором является возможность регулирования мощности паяльника при питании его от источника постоянного напряже

ния (например, от аккумуляторов в полевых условиях). В этом случае отпадает надобность в трансформаторе Т1, выпрямителе VD1.

Зарядное устройство для гальванических элементов

Рассмотрим возможность многократного использования гальванических элементов и батарей. Как известно, наибольший эффект дает зарядка асимметричным током при соотношении зарядного и разрядного токов 10 : 1.

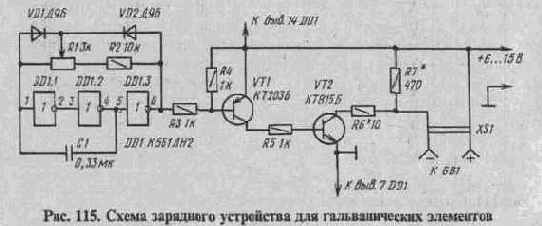

Схема зарядного устройства представлена на рис. 115. Генератор импульсов с регулируемой скважностью выполнен на логических элементах DD1.1-DD1.3. Частота следования импульсов около 100 Гц. На транзисторах VT1 и VT2 собран ключ, усиливающий импульсы генератора по току. Если на выходе логического элемента DD1.3 напряжение низкого уровня, транзисторы VT1, VT2 открыты, и через батарею, подключенную к гнездам XS1, протекает зарядный ток. При напряжении высокого уровня на выходе элемента DD1.3 оба транзистора закрыты и батарея GB1 разряжается через резистор R7. Переменным резистором R1 изменяют в небольших пределах соотношение длительностей открытого и закрытого состояний транзистора VT2, т. е. скважность импульсов асимметричного тока.

Микросхему К561ЛН2 можно заменить на К561ЛА7, К176ЛА7; транзистор VT1 - любой из серий КТ203, КТ361, КТ501, VT2 - любой из серий КТ815, КТ817, КТ3117, КТ608. Диоды VD1, VD2 - Д311, КД503, КД509, Д223 с любыми буквами.

Налаживание устройства состоит в подборке резисторов R6 и R7 по требуемым значениям зарядного и разрядного токов. Напряжение питания выбирают в пределах б... 15 В в соответствии с общим напряжением заряжаемых элементов. Зарядный ток выбирают исходя из (6...10)-часового режима заряда. Скважность импульсов

тока подбирают экспериментально - в зависимости от типа заряжаемых элементов.

Электронный пускатель

Как известно, электромеханические пускатели широко применяют в электроаппаратуре для исключения повторного включения устройства после пропадания напряжения в сети. В таких пускателях коммутация нагрузки производится контактами реле. Значительно уменьшить обгорание контактов реле можно использованием тринисторов или симисторов, в этом случае контакты реле используются для управления слаботочной цепью тринистора.

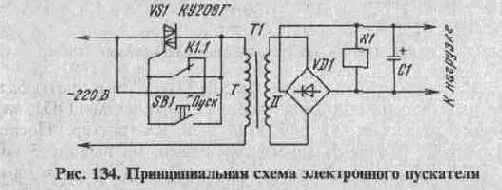

Схема электронного пускателя представлена на рис. 134. Первичная обмотка трансформатора питания Т1 подключена к питаю

щей сети через симистор VS1. Нормально замкнутые контакты реле К1 шунтируют катод и управляющий электрод симистора, что обеспечивает закрытое состояние последнего. При нажатии кнопки SB1 "Пуск" через ее замыкающие контакты напряжение поступает на обмотку I трансформатора. Срабатывает реле К1 и своими контактами соединяет управляющий электрод симистора с его анодом. При этом симистор открывается в начале каждого полупериода, подавая напряжение на трансформатор и в нагрузку и после отпускания кнопки.

Данные трансформатора Т1, диодного моста VD1, реле К1 и конденсатора С1 определяются параметрами нагрузки. Такой электронный пускатель можно использовать, например, в зарядном устройстве (см. рис. 76).

выходах элементов DD9.1, DD9.2, DD9.3, DD9.4 повторяют соответственно уровни на выходах 1, 2, 4, 8 микросхемы DD1, т. е. происходит считывание информации, записанной в счетчике DD1. Когда напряжение высокого уровня имеется на выходе элемента DD12.4, информация считывается из счетчика DD2 и т. д. Таким образом, за время выработки генератором четырех тактовых импульсов на входы дешифратора DD14 поочередно поступает информация о состоянии счетчиков DD1, DD2, DD3, DD4.

Когда напряжение высокого уровня имеется на выходе логического элемента DD12.2, то транзистор, подключенный к выводам 2, 13, 14 микросхемы DA1, закрыт, а остальные транзисторы открыты, на анодах ламп HG2-HG4 напряжение низкого уровня и они не светятся; светится только одна из цифр лампы HG1.
При поступлении следующего импульса с генератора тактовых импульсов оказывается закрытым следующий транзистор микросхемы DA1, поэтому под напряжением находится только лампа HG2, и так далее 'при поступлении следующих импульсов. Таким образом, лампа HG1 индицирует состояние счетчика DD1, HG2- DD2, HG3 - DD3 и HG4 -DD4. Так как частота тактовых импульсов достаточно велика, создается впечатление непрерывной работы каждой газоразрядной лампы.

Устройство собрано на плате из гетинакса размерами 112 х 95 мм. Здесь расположены только те элементы, которые обозначены на рис. 130. Все соединения выполнены проводами. Конденсаторы С 1, С2 -типов КМ-6, КЛС, МБМ и др. В счетчике могут быть использованы аналогичные микросхемы серии К 133, имеющие такую же нумерацию всех выводов. Вместо микросхем DD5-DD10, DD12, DD13 могут быть использованы также аналоги из серий К 131, К 158, имеющие такую же нумерацию выводов. Вместо микросборки транзисторов DA1 можно применить транзисторы типа КТ605А или КТ940А. В качестве ламп HG1-HG4 можно использовать индикаторы ИН-1, ИН-8, ИН-12Б и ИН-18.

Счетчик импульсов с динамической индикацией

Цифровые счетчики импульсов получили широкое распространение при конструировании цифровых измерительных приборов, дисплеев, электронных часов, электронных игр и т. д.

Предлагаемое устройство представляет собой 4-разрядный счетчик импульсов, работающий по методу динамической индикации, когда один и тот же дешифратор с транзисторными ключами используется для дешифрации состояний четырех декадных счетчиков и для управления четырьмя газоразрядными индикаторами.

Использование метода динамической индикации позволяет применять один и тот же узел счетчика (как правило - дешифратор) для работы в нескольких разрядах счетчика. Это дает возможность уменьшить число используемых элементов. Метод динамической индикации удобен и тогда, когда индикаторные лампы должны находиться на удалении от самого устройства: в этом случае за счет использования динамической индикации сократится число жил в соединительном кабеле. На рис. 130 показана принципиальная схема счетчика, а на рис. 131 - схема включения индикаторов, входных цепей и цепей питания.

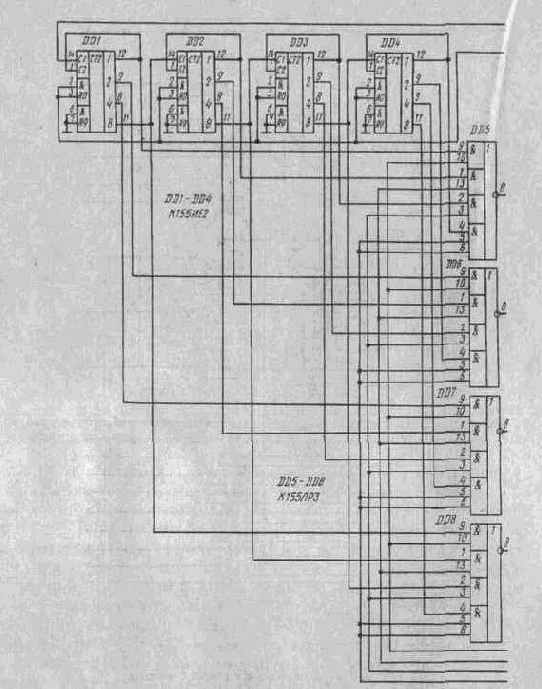

На микросхемах DD1-DD4 собраны декадные счетчики, соединенные последовательно друг с другом. Напомним, что микросхема К155ИЕ2 состоит из триггера со счетным входом С1 и счетчика с коэффициентом пересчета 5 со входом С2. Если выход триггера соединить со входом счетчика (т. е. соединить выводы 12 и 1 микросхемы), получится последовательный двоично-десятичный счетчик, работающий в коде 1-2-4-8. Временные эпюры напряжений такого счетчика показаны на рис. 132. Триггеры счетчиков устанавливают в состояние 0, одновременно подавая напряжение высокого

уровня на входы &R0. Полярность входных счетных импульсов, подаваемых на входы С1 и С2, положительная. Триггеры переключаются спадом входных импульсов. Максимальная частота импульсов, подаваемых на вход счетчика, составляет 10 МГц. Выходное сопротивление устройства, к которому может быть подключен вход 4-разрядного счетчика, должно быть не более 2 кОм. Напряжение высокого уровня в импульсе должно быть не менее 2,4 В, логического 0 - не более 0,4 В.
Импульсы должны иметь крутые фронты.

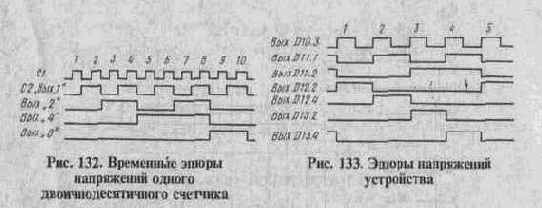

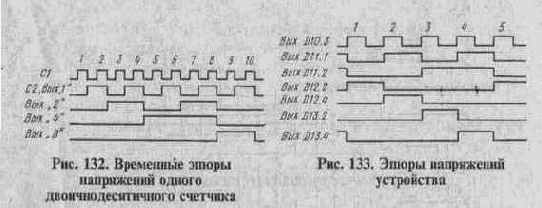

На микросхеме DD10 собран генератор тактовых импульсов, частота следования которых составляет 2...3 кГц. Эти импульсы поступают на счетчик с коэффициентом пересчета 4, собранный на двух D-триггерах микросхемы DD1.1. D-триггер работает следующим образом: после прихода синхронизирующего импульса на вход С на выходе триггера устанавливается такой логический уровень, который был на входе D до прихода импульса. Если вход D соединить с инверсным выходом этого же триггера, то состояние триггера будет изменяться на противоположное после прихода каждого очередного импульса на вход С, т. е. триггер будет работать в счетном режиме. Соединив два таких счетных триггера

последовательно, получим счетчик с коэффициентом пересчета 4. Дешифратор состояний этого счетчика выполнен на микросхемах DD12, DD13. Во время работы генератора тактовых импульсов на выходах логических элементов DD12.2, DD12.4, DD13.2, DD13.4 появляется последовательно напряжение высокого уровня. Работа генератора на микросхеме DD10, счетчика на микросхеме DD11 и дешифратора на микросхемах DD12, DD13 поясняется рис. 133.



Микросхемы DD5-DD8 представляют собой логические элементы 2-2-2-3И-4ИЛИ-НЕ. Это означает, что если напряжение высокого уровня имеется на всех входах хотя бы одного из элементов И (например, на выводах 9, 10), то на выходе микросхемы будет напряжение низкого уровня. Подключением к выходам микросхем инверторов DD9.1-DD9.4 и объединением выводов 5, 6 в каждой из микросхем DD5-DD8 логическая операция 2-2-2-2И-4ИЛИ-НЕ



сведена к операции 2-2-2-2И-4ИЛИ, т. е. если хотя бы на одной паре входов одного из четырех элементов И есть напряжение высокого уровня, то на выходах микросхемы DD9 также будет напряжение высокого уровня.

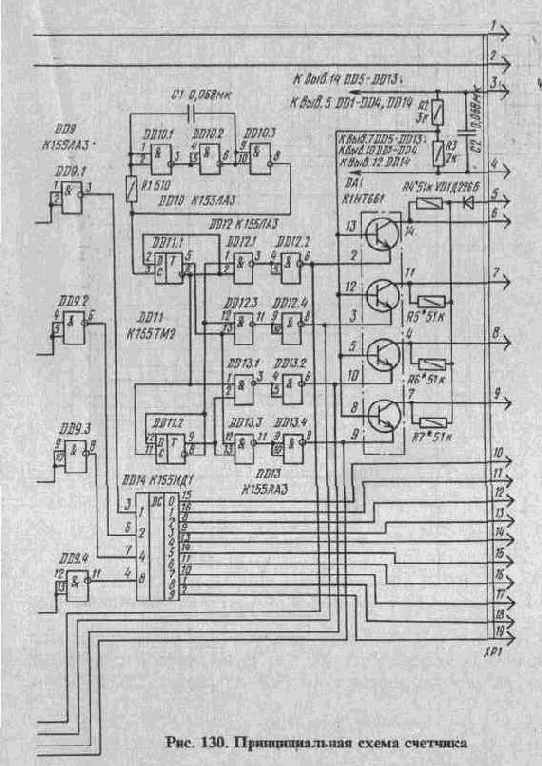

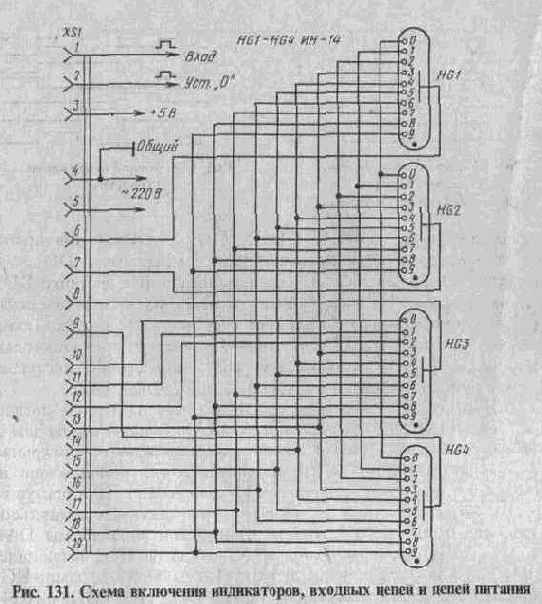

Выходы инверторов DD9.1-DD9.4 подключены ко входам микросхемы DD14. Она представляет собой дешифратор, преобразующий двоичный код в десятичный, и высоковольтные транзисторные ключи, управляющие зажиганием цифр газоразрядных индикаторов HG1-HG4.



Выход логического элемента DD12. 2 соединен со входами логических элементов И (выводы 10) каждой из микросхем DD5-DD8. Ко вторым входам этих логических элементов (выводы 9) подключены выходы микросхемы DD1. Когда на выходе DD12.2 имеется напряжение высокого уровня, уровни напряжения на



выходах элементов DD9.1, DD9.2, DD9.3, DD9.4 повторяют соответственно уровни на выходах 1, 2, 4, 8 микросхемы DD1, т. е. происходит считывание информации, записанной в счетчике DD1. Когда напряжение высокого уровня имеется на выходе элемента DD12.4, информация считывается из счетчика DD2 и т. д. Таким образом, за время выработки генератором четырех тактовых импульсов на входы дешифратора DD14 поочередно поступает информация о состоянии счетчиков DD1, DD2, DD3, DD4.

Когда напряжение высокого уровня имеется на выходе логического элемента DD12.2, то транзистор, подключенный к выводам 2, 13, 14 микросхемы DA1, закрыт, а остальные транзисторы открыты, на анодах ламп HG2-HG4 напряжение низкого уровня и они не светятся; светится только одна из цифр лампы HG1. При поступлении следующего импульса с генератора тактовых импульсов оказывается закрытым следующий транзистор микросхемы DA1, поэтому под напряжением находится только лампа HG2, и так далее при поступлении следующих импульсов. Таким образом, лампа HG1 индицирует состояние счетчика DD1, HG2- DD2, HG3 - DD3 и HG4 -DD4. Так как частота тактовых импульсов достаточно велика, создается впечатление непрерывной работы каждой газоразрядной лампы.

Устройство собрано на плате из гетинакса размерами 112 х 95 мм. Здесь расположены только те элементы, которые обозначены на рис. 130. Все соединения выполнены проводами. Конденсаторы Cl, C2 -типов КМ-6, КЛС, МБМ и др. В счетчике могут быть использованы аналогичные микросхемы серии К 133, имеющие такую же нумерацию всех выводов. Вместо микросхем DD5-DD10, DD12, DD13 могут быть использованы также аналоги из серий К 131, К 158, имеющие такую же нумерацию выводов. Вместо микросборки транзисторов DA1 можно применить транзисторы типа КТ605А или КТ940А.В качестве ламп HG1-HG4 можно использовать индикаторы ИН-1, ИН-8, ИН-12Б и ИН-18.

Если все детали исправны и монтаж выполнен без ошибок, устройство начинает работать сразу. В этом случае настройка его сводится к подбору резисторов R4-R7 таким образом, чтобы ток через анод каждой из ламп составлял 1...1,5 мА.

Для надежной работы необходимо, чтобы длина проводника, через который поступают импульсы на вход счетчика, не превышала 0,2...0,3 м.

Счетные декады

В этом разделе приведены описания различных узлов электронных устройств, которые могут быть использованы при разработке разнообразных конструкций. Применение таких узлов позволит упростить разработку приборов и сократить требующееся на это время.

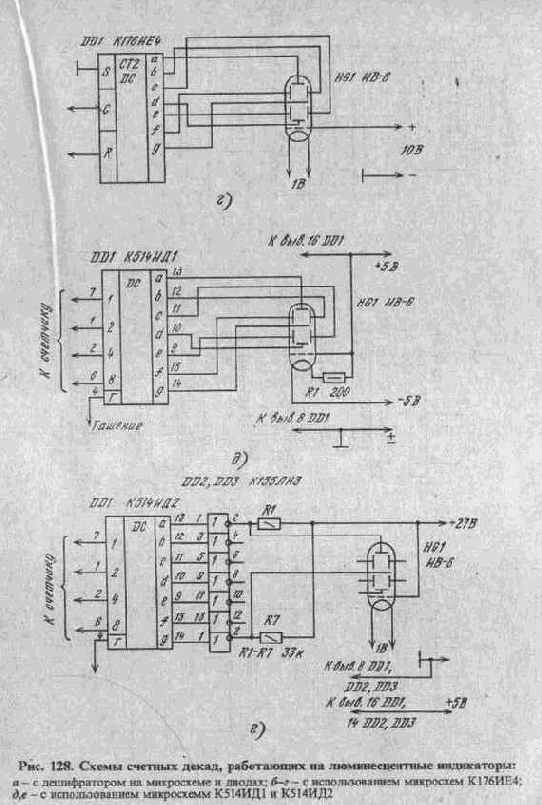

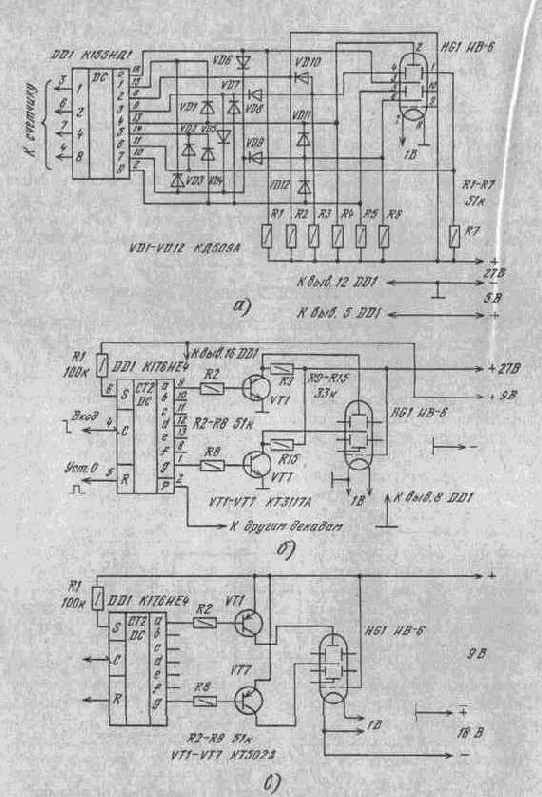

На рис. 128 показаны схемы трех декад с использованием в них вакуумных люминесцентных индикаторов ИВ-3, ИВ-4, ИВ-6. В декаде по схеме рис. 128,а работают десятичный дешифратор К155ИД1 и дешифратор, выполненный на диодах VD1-VD2. В декаде по схеме рис. 128,б,в использована микросхема К176ИЕ4, представляющая собой двоичный счетчик, и дешифратор двоичного кода в код семисегментного индикатора. Триггеры микросхем К176ИЕ4 декад устанавливают в нулевое состояние подачей напряжения высокого уровня на вход R, а переключаются триггеры спадом положительных импульсов на входе С. На выходах a-g микросхемы формируются сигналы управления семисегментным индикатором. При подаче напряжения низкого уровня на вход S состояние декады определяется напряжением высокого уровня на выходах a-g; при поступлении же на вход 5 напряжения высокого уровня состояние декады определяется напряжением низкого уровня. Такое переключение полярности сигналов расширяет область применения микросхем.

В декадах по рис. 128,6 и в используются транзисторы разной структуры. В первой из них могут работать транзисторы КТ315 (Г-Е, И), КТ503, КТ608 (с любыми буквенными индексами), во второй -КТ208 (кроме букв А-В), КТ209Г (Д-Ж, И-М), КТ3107А (Б-Д, И, К).

Аноды люминесцентного индикатора можно подключать непосредственно к выходам микросхемы К176ИЕ4, как показано на рис. 117,г, однако при этом яркость их свечения ухудшится. Способ подключения люминесцентного индикатора к дешифратору К514ИД1 показан на рис. 128,д. При этом напряжение 10 В на анодах индикатора получается в результате соединения одного из выходов накала (он одновременно служит и катодом) с источником питания -5 В. На рис. 128,е приведен пример использования в

качестве высоковольтных ключей инверторов микросхемы К155ЛНЗ, рассчитанных на переключение напряжений до 30 В.

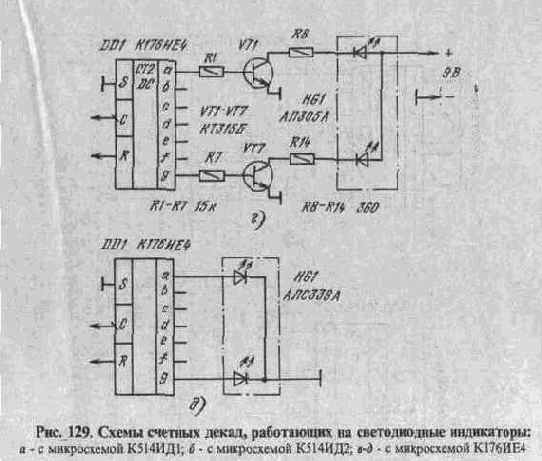

На рис. 129 показаны схемы вариантов счетчиков с индикацией состояния светодиодными индикаторами. Дешифратор К514ИД1 (рис. 129,а) предназначен для работы с индикаторами, имеющими общий катод; дешифратор К514ИД2 (рис. 129,6) управляет индикаторами с общим анодом. В первом случае максимально допустимый выходной ток микросхемы равен 7,5 мА, во втором - 22 мА.

Варианты использования микросхемы К176ИЕ4 для совместной работы со светодиодными индикаторами показаны на рис. 129, в-д. К выходам микросхемы К176ИЕ4 счетчика по схеме рис. 129, д можно подключить индикаторы с током потребления на каждый сегмент не более 2...3 мА.

Узел выключения прибора

Применение этого узла в различных электронных приборах с батарейным питанием позволяет избавиться от выключателя питания, заменив его пусковой кнопкой. Выключатель питания неудобен тем, что по окончании пользования прибором его необходимо выключать. Если же забыть это сделать, то батарея питания будет разряжаться. Особенно это относится к электронным играм, которыми пользуются дети. Данный узел позволяет включать прибор нажатием .кнопки, выключение его осуществляется автоматически.

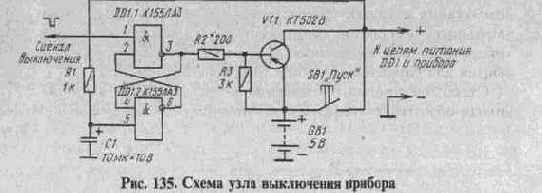

Схема узла выключения прибора представлена на рис. 135.

При замыкании контактов кнопки SB 1 "Пуск" питание от батареи GB1 поступает к цепям питания прибора и микросхемы DD1, на двух логических элементах которой выполнен RS-триггер. Поскольку конденсатор С1 в первый момент разряжен, на выводе 5 микросхемы DD1 действует напряжение низкого уровня, и триггер устанавливается в состояние, соответствующее напряжению низкого уровня на выходе логического элемента DD1.1. Открывается транзистор VT1 и в этом состоянии остается и после отпускания кнопки SB1.

Выключение прибора осуществляется подачей напряжения низкого уровня на вывод 1 микросхемы DD1. Это может быть сигнал реле времени или сигнал с какого-либо счетчика, используемого в приборе.

Если питание прибора осуществляется от батареи напряжением 9 В, то в качестве микросхемы DD1 целесообразно использовать микросхемы серий К176, К561 (например, К176ЛА7).

Цифровой измеритель заряда

Одним из наиболее распространенных способов определения момента окончания зарядки аккумулятора является истечение заранее известного времени зарядки неизменным током (так называемая зарядка по времени). При зарядке по времени предполагается, что ток в процессе зарядки не изменяется. Однако в действительности в процессе зарядки ток изменяется из-за влияния различных дестабилизирующих воздействий: нестабильности питающего напряжения, увеличения напряжения на зажимах батареи и других внешних факторов. Поскольку внутреннее сопротивление аккумуляторов весьма невелико, даже небольшое изменение напряжения питающей сети может вызвать значительное изменение зарядного тока. Для поддержания зарядного тока на неизменном уровне можно использовать стабилизатор тока, однако это значительно усложняет конструкцию зарядного устройства и снижает его коэффициент полезного действия. Зарядные устройства промышленного изготовления для автомобильных аккумуляторов не обеспечивают стабилизацию величины зарядного тока.

Известно, что для полной зарядки аккумулятора ему необходимо сообщить определенный электрический заряд (количество электричества), равный произведению времени зарядки на средний за все время зарядки ток. В таком случае момент окончания зарядки можно определять не истечением определенного времени, а величиной сообщенного аккумулятору заряда. При этом изменения тока в процессе зарядки не повлияют на величину сообщенного заряда, а лишь приведут к увеличению или уменьшению времени зарядки.

Необходимость измерения заряда возникает и в других случаях. Так, проводя тренировочную разрядку аккумуляторов, полезно знать емкость, которая будет ими отдана при разрядке до минимально допустимого напряжения. При проведении различных эле-

ктрохимических процессов (например, гальванопластики) также возникает необходимость измерения заряда, прошедшего через раствор.

Для реализации указанных целей (т.е. для измерений заряда, прошедшего через измерительную цепь в условиях нестабильного тока) и было создано описываемое ниже устройство.

Принципиальная схема устройства приведена на рис. 136. Основой устройства является преобразователь напряжения в частоту (ПНЧ), выполненный на микросхеме DA1. Напряжение на вход ПНЧ поступает с токоизмерительных резисторов Rl, R2 (в зависимости от выбранного тумблером SA1 предела измерения), поэтому напряжение на входе ПНЧ пропорционально току зарядки. Поскольку функция преобразования ПНЧ линейная, частота на выходе ПНЧ прямо пропорциональна току зарядки.

На работе интегрального преобразователя КР1108ПП1 остановимся подробнее. Эта микросхема представляет собой преобразователь напряжения в частоту интегрирующего типа. Он может преобразовывать положительные и отрицательные уровни напряжения величиною до 10 В в импульсы прямоугольной формы, частота следования которых прямо пропорциональна входному напряжению и определяется номиналами конденсаторов С1, С3 и резисторов R4, R5. Расчет требуемого коэффициента преобразования будет приведен ниже.

Импульсы напряжения с выхода ПНЧ поступают на вход Z микросхемы DD1. Как известно, микросхема К176ИЕ12 представляет собой генератор частотой 32768 Гц (при подключении внешних времязадающих цепей), а также счетчики с коэффициентом деления 2^15=32768 (выходные импульсы снимаются с вывода 4) и с коэффициентом деления 60 (выходные импульсы снимаются с вывода 10). В примененном здесь схемном включении генератор не используется, а импульсы с выхода ПНЧ, поданные на вход Z (вывод 12 микросхемы DD1), поступают на первый триггер делителя. Частота импульсов, снимаемых с выхода последнего триггера делителя (вывод 10 микросхемы DD1), меньше частоты входных импульсов в 32768х60=1966080 раз. Коэффициент преобразования ПНЧ выбран таким, что при напряжении на входе ПНЧ 1 В импульсы на выходе счетчика М следуют с интервалом 0,1 часа, или 360 с. В зависимости от того, включены в измери-



тельную цепь оба резистора Rl, R2 или только резистор R2, один импульс на выходе счетчика соответствует прошедшему через измерительную цепь электрическому заряду соответственно 0,1 А-час или 1 А-час.


Несложный расчет позволяет определить требуемый коэффициент преобразования ПНЧ: 1966080/360=5461 (Гц). Поскольку эта частота значительно, а именно в 50 раз, превышает частоту двухполупериодного выпрямителя сетевого напряжения, погрешность преобразования ПНЧ при измерении заряда, переносимого пульсирующим током, будет незначительной (что, кстати, было подтверждено экспериментально).

Для подсчета числа ампер-часов или десятых долей ампер-часов использован двухразрядный двоично-десятичный счетчик, выполненный на микросхемах DD2 и цифровых семисегментных люминесцентных индикаторах HG1. Счетчик первого разряда условно на схеме обозначен С1, а счетчик второго разряда — С2. Микросхема К176ИЕ4 представляет собой двоично-десятичный счетчик, совмещенный с дешифратором для преобразования кода счетчика в код семисегментного индикатора. Изменение состояния счетчика происходит по спадам входных импульсов, а установка в исходное состояние производится подачей напряжения высокого уровня на вход R. Сигнал переноса снимается с выхода Р.

Для задания момента отключения источника зарядного тока после протекания требуемого заряда использованы микросхемы DD3 и галетные переключатели SA3, имеющиеся в обоих счетчиках С 1 и С2. Микросхема К176ИЕ8 представляет собой преобразователь числа импульсов в позиционный десятичный код (т.е. счетчик-дешифратор). Ее первый счетный вход CN соединен с входом микросхемы DD2, изменение состояния триггеров происходит по спаду входных импульсов. На второй счетный вход СР для обеспечения требуемого режима работы подано напряжение высокого уровня. Установка в исходное состояние производится подачей напряжения высокого уровня на вход R. К выходам счетчика-дешифратора DD3 подключены контакты галетного переключателя SA3, а подвижный контакт этого переключателя соединен с одним из входов логического элемента 2И-НЕ DD4.1;

на второй вход этого элемента поступает сигнал с подвижного контакта галетного переключателя, работающего во втором разряде счетчика С2.



Для обеспечения режима измерения заряда необходимо с помощью галетных переключателей SA3 установить требуемое значение величины заряда, тумблером SA1 выбрать цену младшего разряда счетчика, контакты разъема XI включить в разрыв цепи нагрузки в соответствии со схемами, представленными на рис. 137, подать напряжение сети на контакты разъема Х2 и замкнуть контакты тумблера SA2 "Пуск". (На рис. 137 ИЗ — измеритель заряда, ИТ — источник тока или зарядное устройство).


На схеме рис. 137, а показано включение устройства для измерения количества электричества в режиме зарядки аккумулятора или в режиме осуществления электрохимического процесса, а на рис. 137,6 — включение устройства для измерения количества электричества в режиме разрядки аккумулятора. При этом, если через контакты разъема XI потечет ток, на входе ПНЧ появится напряжение в диапазоне от 0 до 1 В, а на выходе ПНЧ — прямоугольные импульсы, частота следования которых прямо пропорциональна току через нагрузку.

Через некоторое время на выходах счетчиков DD3, соответствующих числу, заданному положением подвижных контактов галетных переключателей SA3, появится напряжение высокого уровня, на выходе логического элемента DD4.2 — также напряжение высокого уровня. Начнет работать генератор, выполненный на логических элементах DD4.3, DD4.4 (генерируемая им частота составляет около 2 кГц); звуковой излучатель BF1 подаст сигнал, указывающий на окончание протекания в цепи нагрузки требуе-

мого количества электричества. Одновременно откроется транзистор VT1 и сработает электромагнитное реле К1. контакты К 1.1 которого разомкнутся и обесточат цепь нагрузки. В таком состоянии устройство будет находиться до тех пор. пока его. не отключат от сети.

Измеритель заряда питается от двуполярного стабилизатора напряжения, выполненного на микросхемах DA2, DA3. Выходное стабилизированное напряжение каждой из этих микросхем составляет 9 В. Для понижения сетевого напряжения использован унифицированный трансформатор (серии ТПП), разработанный специально для питания аппаратуры на полупроводниках. Конденсаторы С6 — С10 защищают микросхемы устройства от помех и устанавливаются по одному около каждой из микросхем DD1 — DD3.

Электрод, символизирующий точку индикатора HG1 счетчика С1, соединен с выходом S2 микросхемы DD1. Частота импульсов на этом выходе в 120 раз больше частоты импульсов на выходе М этой микросхемы; при напряжении на входе ПНЧ 1 В точка индикатора зажигается с периодом примерно 3 с, индицируя протекание тока через цепь нагрузки.


Чем больше ток, тем чаще зажигается индикаторная точка.

Нити накала люминесцентных индикаторов питаются от источника отрицательного напряжения -9 В (а не от источника +9 В). Это сделано для увеличения разности напряжений между анодами и катодом индикатора, что приводит к увеличению яркости индикатора. В данном устройстве люминесцентные индикаторы питаются пониженным напряжением (паспортное напряжение для них составляет 20... 30 В), однако благодаря этому аноды индикаторов можно подключать непосредственно к выходам счетчиков К176ИЕ4 без дополнительных транзисторных ключей.

О деталях устройства. Используемые микросхемы аналогов в других сериях не имеют, за исключением К176ЛА7, которую можно заменить на К561ЛА7. Цифровые индикаторы ИВ-3А можно заменить на ИВ-6, однако последние имеют большие габаритные размеры и ток нити накала, поэтому придется подобрать резистор R7. Транзистор VT1 — любой кремниевый маломощный структуры n-р-n. например, серий КТ312. КТ315, КТ503. КТ3117. Диодные мосты VD1.VD2 могут быть из серий КЦ402 — КЦ405 с любыми буквенными индексами. Диод VD3 — любой с током не

менее 30 мА и любым обратным напряжением (например, КД503, КД509, КД510, КД513, КД521, КД522 с любыми буквенными индексами). Конденсаторы С4, С11 — оксидные типа К50-16 или К50-35; С3 — К73-17, К73-24 (этот конденсатор должен иметь небольшой температурный коэффициент емкости, поскольку от него зависит стабильность коэффициента преобразования ПНЧ); остальные конденсаторы — любых типов (КМ-5, КМ-6, К 10-17, К10-23 и др.). Резистор R2 — С5-16В мощностью 10 Вт (его можно также изготовить самостоятельно, намотав провод высокого сопротивления на корпусе резистора типа ПЭВ, С5-16В любого номинала; подстроенный резистор R4 — многооборотный типа СП5-2; остальные резисторы — МЛТ, С2-23, С2-33, причем резистор R1 составлен из двух резисторов, соединенных параллельно (например, номиналами 1 Ом и 10 Ом). Реле К1 — импортное, типа Bestar BS902CS (его обмотка имеет сопротивление 500 Ом, контакты могут коммутировать постоянный и переменный токи до 10 А при напряжении 220 В.


Отечественные реле, обладающие при малых (15 х 15 х 20 мм) габаритах такими же параметрами, автору неизвестны. Трансформатор ТПП232 может быть заменен на любой из ряда ТПП231 — ТПП235, при этом следует соединить вторичные обмотки таким образом, чтобы на диодные мосты VD1 и VD2 подавалось напряжение 12... 15 В. Самодельный трансформатор выполняют на ленточном магнитопроводе ШЛ 16х20. Обмотка I содержит 2400 витков провода ПЭВ-1 0,08, обмотки II и III — по 140 витков провода ПЭВ-1 0,25. Звуковой излучатель BF1 —пьезоэлектрический типа ЗП с любыми буквенными индексами. Тумблеры SA1 и SA2— типов П1Т, МТ1 или любые другие, рассчитанные на ток не менее 5 А, галетные переключатели SАЗ — типа МПН-1. Гнездо разъема XI — типа РД-1.

Измеритель заряда собран в пластмассовом корпусе (рис. 138) размером 200х65х180 мм, известном под названием "Конструкция радиолюбителя" (когда-то он был описан в журнале "Радио"). На передней панели корпуса, изготовленной из дюралюминия, установлены цифровые индикаторы, тумблеры и галетные переключатели; на задней стенке корпуса — гнездо разъема XI, держатель предохранителя FU1, а также вывод сетевого провода. Монтаж выполнен на двух платах из текстолита проводами. Размеры плат:

первой — 165х45 мм, она крепится с помощью втулок и винтов к



передней панели; второй — 190х130 мм, она крепится к днищу корпуса. На второй плате установлены элементы, относящиеся к блоку питания (Т1, VD1, VD2, DA2, DA3, С4, С5, С11, С12), а также элементы R1, R2, К1, BF1. Все остальные элементы (кроме XI, FU1), включая цифровые индикаторы, тумблеры и галетные переключатели, установлены на первой плате. Микросхемы стабилизаторов напряжения (DA1, DA2) установлены на радиаторах с охлаждающей поверхностью по 30...40 см^2 каждый.

Настраивают устройство следующим образом. Контакты разъема XI включают в разрыв цепи нагрузки и устанавливают ток равным 1 А. Контакты тумблера SA1 при этом должны находиться в указанном на схеме положении, а контакты тумблера SA2 — замкнуты.


Подстраивая переменный резистор R4, устанавливают период следования импульсов на выводе 10 микросхемы DD1 равным 360 с. На этом настройку можно считать законченной.

Максимальный постоянный ток, который может протекать через контакты разъема XI (при замкнутых контактах тумблера SA1), не должен превышать 10 А. Если измеряемый ток имеет форму импульсов (например, при зарядке аккумулятора), то среднее значение тока не должно превышать б... 7 А — в противном случае резистор R2 может перегреться. Это объясняется тем, что отношение действующего значения тока (характеризующего тепловое действие тока) к среднему значению (характеризующему переносимый током заряд) для импульсных (прерывистых) токов больше, чем для постоянного тока или синусоидального. При разомкнутых контактах тумблера SA1 значение тока не должно превышать 1А.

Если в источнике постоянного тока отсутствует амперметр, его можно ввести в измеритель заряда, подключив магнитоэлектрический прибор между общим проводом и правым по схеме контактом разъема XI и подобрав к прибору последовательный шунт.

При необходимости измерять токи больше 10 А следует использовать стандартные шунты, выпускаемые промышленностью. В этом случае надобность в резисторах Rl, R2 отпадает, контакты К 1.1 также нельзя использовать при коммутации токов больше 10 А; клеммы выносного шунта следует соединить с левым по схеме выводом резистора R3 и общим проводом устройства. Освободившиеся контакты реле К1 можно использовать для управления мощным контактором, управляющим источником тока по цепи его сетевого питания либо по вторичной стороне.

Два переключателя елочных гирлянд

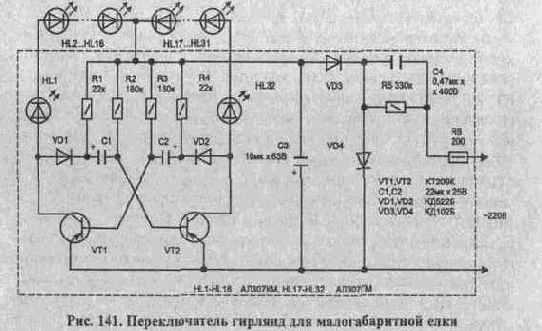

Схема первого переключателя представлена на рис. 141. Это устройство управляет двумя гирляндами, состоящими из малогабаритных светодиодов красного и зеленого цветов, и предназначено для украшения небольшой новогодней елки.

На транзисторах VT1, VT2 собран симметричный мультивибратор, частота переключения которого определяется номиналами резисторов R1 — R4 и конденсаторов Cl, C2. Для указанных на

схеме номиналов этих элементов частота составляет около 1 Гц. В коллекторные цепи транзисторов включены две гирлянды из светодиодов HL1 — HL32. Диоды VD1, VD2 и резисторы Rl, R4 необходимы для обеспечения перезарядки конденсаторов С1 и С2. Источник питания переключателя гирлянд выполнен по схеме однополупериодного выпрямителя на диоде VD3 с использованием балластного конденсатора С4 для гашения напряжения. Диод VD4 необходим для перезарядки конденсатора при положительной волне (относительно нижнего по схеме провода сети) напряжения, резистор R6 ограничивает импульс тока при включении устройства в сеть, когда конденсатор разряжен. Через резистор R5 конденсатор С4 разряжается после выключения устройства из сети. Пульсации выпрямленного напряжения сглаживаются конденсатором СЗ. Стабилитрон в блоке питания отсутствует, а напряжение на элементах мультивибратора ограничивается напряжением на включенной гирлянде светодиодов, т.е. светодиоды выполняют функцию стабилитронов. Поскольку в любой момент времени обязательно включена одна из двух гирлянд, напряжение на конденсаторе СЗ не может превысить напряжение на светящейся гирлянде.

В устройстве можно использовать любые р-n-р-транзисторы с допустимым напряжением между эмиттером и коллектором не менее 40 В. Подойдут транзисторы КТ208 (Ж, И, К, Л, М), КТ209 (Ж, И, К, Л, М), КТ361 (В, Д), КТ50ЦЖ, И, К, Л, М), КТ502 (с любыми буквами). Светодиоды могут быть из серии АЛ307 с любыми буквами; поскольку прямое падение напряжения на диоде зависит от типа, количество их в гирлянде должно быть таким, чтобы напряжение одной гирлянды не превысило допустимое напряжение транзисторов.
Конденсаторы С1 — СЗ — К50-24, К50-16, К50-35; С4 — К73-17. В качестве диодов VD1, VD2 можно применить, помимо указанных на схеме, КД509, КД510, КД513 (с любыми буквами), а также КД521 (А, Б, В). Диоды VD3, VD4 должны быть рассчитаны на обратное напряжение не менее 350 В. Подойдут диоды КД105 (Б, В, Г), КД226 (В, Г, Д).

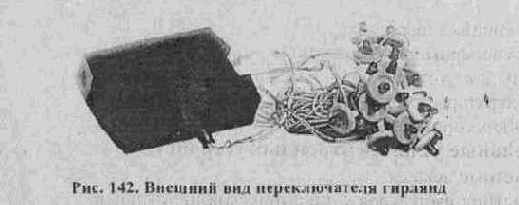

Переключатель гирлянд смонтирован в небольшом пластмассовом корпусе (рис. 142) на плате из фольгированного стеклотекстолита. На плате установлены все элементы, кроме светодиодов HL2 — HL31. Эти светодиоды соединены между собой отрезками провода длиной 10... 15 см, а с корпусом — проводами длиной

1,5...2 м. Для декоративного оформления светодиодов использованы разноцветные пластмассовые пуговицы, у которых расстояние между отверстиями составляет 2,5 мм. При монтаже выводы светодиода вставляют в отверстия пуговицы, припаивают отрезки провода и изолируют место пайки отрезками поливинилхлоридной трубки диаметром 1...1,5 мм и длиной 15...20 мм. На задней стенке корпуса установлены 2 вилки, с помощью которых устройство непосредственно вставляется в розетку электросети. Правильно собранное устройство в налаживании не нуждается.

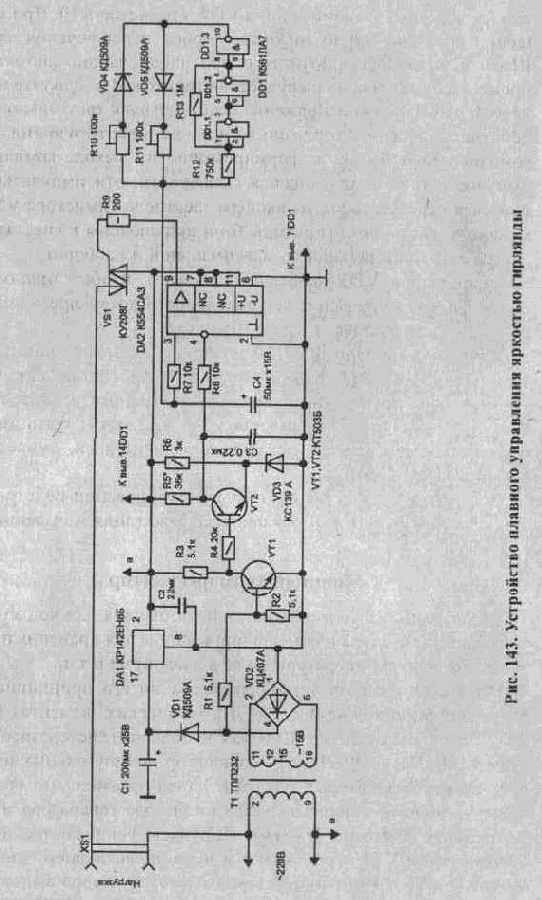

На рис. 143 приведена схема еще одного устройства управления елочной гирляндой, которое позволяет плавно управлять яркостью свечения ламп. Основная часть схемы аналогична схеме терморегулятора, приведенной на рис. 94 данной книги; на рис. 95 приведены временные диаграммы работы.

Рассмотрим особенности работы этого устройства. На инвертирующий вход компаратора DA2 поступают пилообразные импульсы с частотой, равной двойной частоте сети. На неинвертирующий вход компаратора поступают треугольные импульсы инфранизкой частоты, которые формирует генератор, собранный на логических элементах микросхемы DD1. Элементы D1.1, DD1.2 и резисторы R10, R11 образуют триггер Шмитта, входящий в состав генератора. Допустим, на выходе логического элемента DD1.3 действует напряжение высокого уровня, а конденсатор С4 разряжен. В этом случае через диод VD5 и резистор R11 конденсатор С4 будет заряжаться, а напряжение на нем будет увеличиваться.


Когда оно достигнет верхнего порога переключения триггера Шмитта, последний переключится в противоположное состояние, и на выходе элемента DD1.3 установится напряжение низкого уровня. Теперь конденсатор С4 будет разря-



жаться через открывшийся диод VD4 и резистор R10. При уменьшении напряжения до нижнего порога переключения триггер Шмитта вновь переключится в противоположное состояние, и процесс формирования импульса повторится. В результате на конденсаторе С4 форма напряжения будет близка к треугольной. Воздействие этого напряжения на неинвертирующий вход компаратора приводит к формированию на выходе компаратора импульсов тока изменяющейся скважности; эти импульсы тока, протекая через цепь управляющего электрода симистора VS 1, изменяют яркость ламп гирлянды (они подключены к гнездам "Нагрузка") от минимальной до максимальной и наоборот.

Стабилитрон VD3 необходим для того, чтобы "приподнять" пилообразное напряжение до уровня, соответствующего нижнему порогу переключения триггера Шмитта.

В качестве микросхемы DA2 можно использовать, помимо указанной на схеме, компараторы типа К521САЗ. При использовании компараторов других типов придется применить усилитель тока выходного каскада. Транзисторы VT1, VT2 могут быть любыми структуры n-р-n. Замена остальных радиодеталей, думается, не вызовет затруднений.

Настройка устройства состоит в регулировании подстроечными резисторами R10 и R 11 скоростей зажигания и гашения ламп гирлянды.

Мощный терморегулятор

Такой терморегулятор может использоваться для поддержания температуры воздуха в помещении, в ящике для хранения продуктов на балконе, температуры воды в аквариуме и т.п.

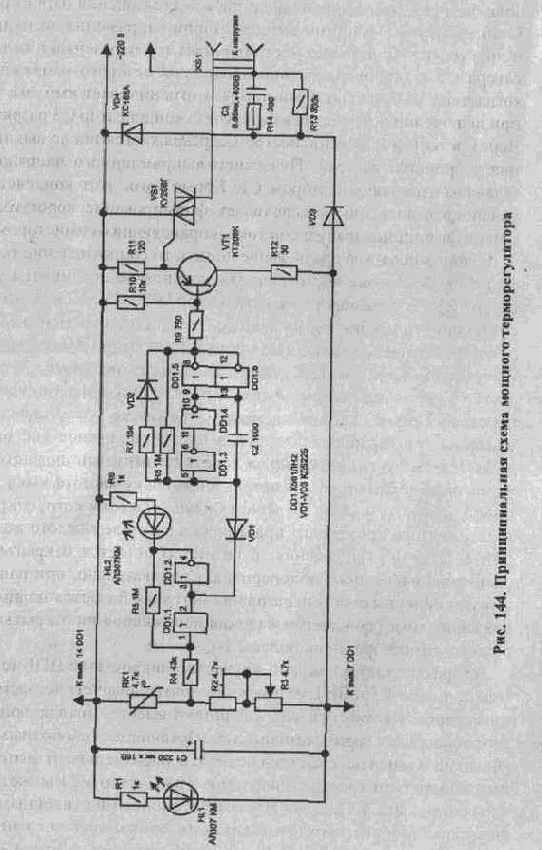

Рассмотрим работу терморегулятора по его принципиальной схеме, приведенной на рис. 144. На логических элементах DD1.1, DD1.2 выполнен триггер Шмитта с небольшим гистерезисом, а на элементах DD1.3 — DD1.6 — генератор прямоугольных импульсов, скважность которых близка к 1 (это означает, что большую часть времени в течение периода на выходе генератора имеется напряжение высокого уровня). Импульсы усиливаются по току транзистором VT1 и поступают в цепь управляющего электрода симистора VS1. Источник питания терморегулятора выполнен по схеме однополупериодного выпрямителя на диоде VD3 с исполь-

зованием балластного конденсатора СЗ для гашения напряжения. Стабилитрон VD4, помимо стабилизации напряжения, выполняет и другую функцию: через него протекает ток перезарядки конденсатора СЗ в течение действия полуволны сетевого напряжения, когда диод VD3 закрыт. Резистор R 14 ограничивает импульс тока при включении устройства в сеть, когда конденсатор СЗ разряжен. Через резистор R13 конденсатор СЗ разряжается после выключения устройства из сети. Пульсации выпрямленного напряжения сглаживаются конденсатором С1. Кроме того, этот конденсатор, накапливая энергию, обеспечивает формирование коротких, но довольно мощных импульсов тока, управляющих симистором.

Если температура среды выше нормы, то сопротивление терморезистора RK1 ниже нормы, напряжение в точке соединения резисторов RK1 и R2 выше нормы, и триггер DD1.1DD1.2 находится в состоянии, при котором на выходе логического элемента DD1.1 действует напряжение низкого уровня. Генератор DD1.3 — DD1.6 заторможен, на его выходе напряжение высокого уровня, и транзистор VT1 закрыт, закрыт и симистор VS1, ток в нагрузку не поступает. При снижении температуры ниже установленного значения триггер переключается в противоположное состояние, начинает работать генератор, и короткие импульсы подаются на управляющий электрод симистора.
Поскольку частота импульсов генератора ( около 1000 Гц) много больше частоты сети, открывание симистора происходит практически в начале каждого полупериода сетевого напряжения, и симистор остается открытым до окончания очередного полупериода. Следовательно, при наличии импульсов на выходе генератора на нагрузку подается полное напряжение сети (за вычетом падения напряжения на открытых переходах симистора — не более 2 В).

В терморегуляторе можно в качестве микросхемы DD 1 использовать также К561ЛН1 или двухвходовые логические элементы инверторов, у которых входы соединяют вместе. Правда, при этом потребуется два корпуса микросхем. Остающиеся свободными логические элементы следует соединять параллельно и использовать в выходном каскаде генератора. Транзистор VT1 может быть из серий КТ208, КТ209, КТ501, КТ502 с любыми буквенными индексами. Стабилитрон VD4 может быть любым другим с напряжением стабилизации 6...10 В и током стабилизации не менее 30 мА.

Оксидный конденсатор С1 — К50-24, К50-29, К50-35; С2 — КЛС, К10-7, К10-23, КМ-5, КМ-6; С3 — К73-17. Постоянные резисторы— типа МЛТ, С 1-12, С2-23; подстроенный резистор R2 — СП5-2 или СПЗ-38; переменный резистор R3 — ППБ, СП-1, СП-0,4, СПЗ-30.

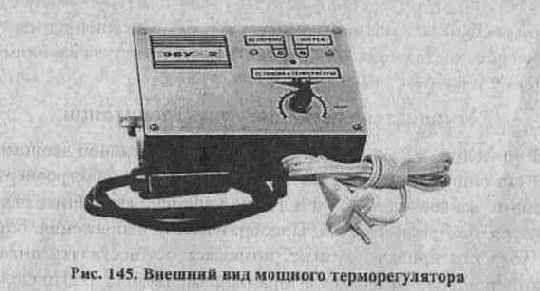

Терморегулятор смонтирован в пластмассовом корпусе размерами 155х110х45 мм (рис. 145). На его верхней крышке, выполненной из дюралюминия и окрашенной нитроэмалью, установлены светодиоды HL1, HL2 с надписями "Включено" и "Нагрев", переменный резистор R3 "Установка температуры". Аббревиатура на крышке корпуса "ЭБУ" означает "Электронный блок управления". На боковой стенке корпуса установлен разъем-гнездо XS1 типа РД 1-1.

Большая часть элементов устройства смонтирована на печатной плате. Терморезистор RK1 соединен с печатной платой витой парой проводов и помещен в небольшой пластмассовый корпус с отверстиями. Симистор установлен на охлаждающем радиаторе с поверхностью охлаждения 200 см^2. В корпусе рядом с радиатором просверлены отверстия для свободной циркуляции воздуха.

Правильно собранный и из исправных радиодеталей терморегулятор начинает работать сразу. Следует лишь подстроечным резистором R2 установить диапазон регулирования температуры. Максимальная мощность нагрузки, которая подключается к терморегулятору, не должна превышать 1100 Вт.

Авторский экземпляр терморегулятора эксплуатируется уже более трех лет для поддержания температуры воздуха в жилом помещении и работает надежно.

Новые технические решения

Глава 7. Новые технические решения.

7.8 Стабилизаторы напряжения на микросхемах серии КР142

Выпускаемые отечественной промышленностью интегральные стабилизаторы напряжения серии КР142 позволяют простыми схемными методами получить стабилизированные напряжения в достаточно большом диапазоне — от единиц вольт до нескольких десятков вольт. Рассмотрим некоторые схемные решения, которые могут представить интерес для радиолюбителей.

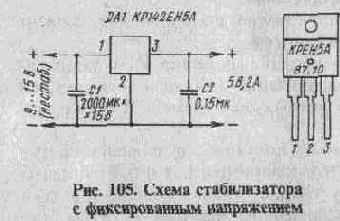

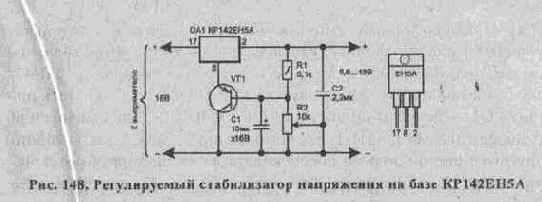

Микросхема КР142ЕН5А — это интегральный стабилизатор с фиксированным выходным напряжением +5 В. Типовая схема включения этой микросхемы уже была представлена в книге (см.

рис. 105). Однако, несколько изменив схему включения, можно на базе этой микросхемы построить стабилизатор с регулируемым выходным напряжением в диапазоне от 5,6 В до 13 В. Схема представлена на рис. 148.

На вход интегрального стабилизатора (вывод 17 микросхемы DA1) поступает нестабилизированное напряжение +16 В, а на вывод 8 — сигнал с выхода стабилизатора, регулируемый переменным резистором R2 и усиленный по току транзистором VT1. Минимальное напряжение (5,6 В) складывается из напряжения между коллектором и эмиттером полностью открытого транзистора, которое равно около 0,6 В, и номинального выходного напряжения интегрального стабилизатора в его типовом включении (5 В). При этом движок переменного резистора R2 находится в верхнем по схеме положении. Конденсатор С1 сглаживает пульсации напряжения; конденсатор С2 устраняет возможное высокочастотное возбуждение микросхемы. Ток нагрузки стабилизатора — до 3 А (микросхема при этом должна быть размещена на теплоотводящем радиаторе).

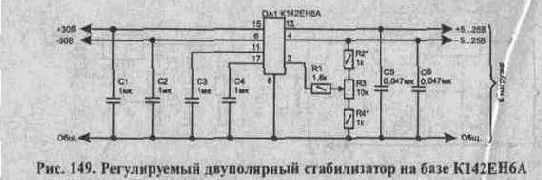

Микросхемы К142ЕН6А (Б, В, Г) представляют собой интегральные двуполярные стабилизаторы напряжения с фиксированным выходным напряжением 15 В. При этом максимальное входное напряжение каждого из плеч 40 В, а максимальный выходной ток — 200 мА. Однако на базе этого стабилизатора можно построить двуполярный регулируемый источник стабилизированного напряжения. Схема представлена на рис. 149.

Изменяя напряжение на выводе 2 интегрального стабилизатора, можно изменять выходное напряжение каждого плеча от 5 В до 25 В. Пределы регулировки для обоих плеч устанавливают резисторами R2 и R4. Следует помнить, что максимальная рассеива-



емая мощность стабилизатора — 5 Вт (разумеется, при наличии теплоотвода).

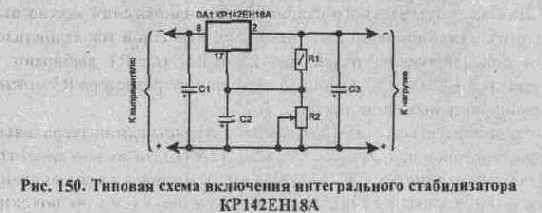

Микросхемы КР142ЕН18А и КР142ЕН18Б представляют собой регулируемые стабилизаторы напряжения с выходным напряжением 1,2...26,5 В и выходным током 1 А и 1,5 А соответственно. Регулирующий элемент стабилизатора включен в минусовой провод источников питания. Корпус и цоколевка стабилизаторов этого типа аналогичны микросхеме КР142ЕН5А.

Микросхемы оснащены системой защиты от перегрузки выходным током и от перегрева. Входное напряжение должно находиться в диапазоне 5...30 В. Мощность, рассеиваемая микросхемой с теплоотводом, не должна превышать 8 Вт. Типовая схема включения микросхем КР142ЕН18А (Б) приведена на рис. 150.

При всех условиях эксплуатации емкость входного конденсатора С 1 не должна быть менее 2 мкФ. При наличии сглаживающего фильтра выходного напряжения, если длина проводников, соединяющих его со стабилизатором, не превышает 1 м, входным кон





денсатором стабилизатора может служить выходной конденсатор фильтра.

Выходное напряжение устанавливают выбором номиналов резисторов R1 и R2. Они связаны соотношением:Uвых=Uвых мин(1+R2/R1),

при этом ток, протекающий через эти резисторы, должен быть не менее 5 мА. Емкость конденсатора С2 выбирают обычно большей 2 мкФ.

В тех случаях, когда суммарная емкость на выходе стабилизатора превышает 20 мкФ, случайное замыкание входной цепи стабилизатора может привести к выходу из строя микросхемы, поскольку к ее элементам будет приложено напряжение конденсатора в обратной полярности. Для защиты микросхемы от подобных перегрузок необходимо включать защитный диод VD1 (рис. 151), шунтирующий ее при аварийном замыкании входной цепи. Аналогично диод VD2 защищает микросхему по выводу 17 в тех случаях, когда по условиям эксплуатации емкость конденсатора С2 должна быть более 10 мкФ при выходном напряжении более 25 В.



На базе интегрального стабилизатора напряжения можно выполнить и стабилизатор тока (рис. 152). Выходной ток стабилизации ориентировочно равен 1вых=1,5 B/R1, где R1 выбирают в пределах 1...120 Ом. С помощью переменного резистора R3 можно регулировать выходной ток.

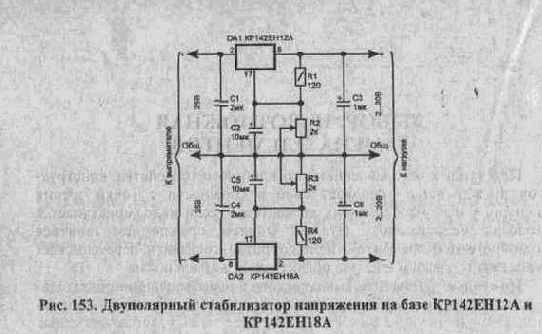

Если обратиться к справочным характеристикам интегральных стабилизаторов напряжения КР142ЕН12А (Б), то можно заметить у них много общего с КР142ЕН18А (Б). Типовая схема включения микросхемы КР142ЕН12А аналогична схеме включения



КР142ЕН18А, только регулирующий элемент включен в плюсовой провод источника питания. На базе этих микросхем несложно собрать двуполярный стабилизатор напряжения. Его схема представлена на рис. 153. Каких-либо особых комментариев здесь не требуется. Для одновременного изменения напряжения плеч стабилизатора переменные резисторы R2 и R3 можно заменить одним, сдвоенным.

Охранное устройство на базе имитатора

В последние годы значительно увеличилось число наших сограждан, желающих поживиться чужим имуществом. Особенно широко воровство распространилось в дачных кооперативах, где относительная простота попасть в чужой домик и непостоянное проживание в нем хозяев создают благоприятную почву для осуществления замыслов воришек. В литературе весьма широко представлены описания охранных устройств, рассказано о них и в данной книге. Все эти устройства объединяет то, что они срабатывают при проникновении или попытке проникновения злоумышленников на охраняемый объект. В то же время можно попытаться сделать дачный домик обитаемым в отсутствие хозяев и тем самым отбить охоту у похитителей и хулиганов позариться на чужую собственность. Автор в своем дачном домике проблему имитации присутствия решил путем периодического включения освещения и радиоприемника (магнитофона, телевизора). Вряд ли кто-то попытается проникнуть в чужое помещение, не убедив-

шись в отсутствии хозяев. А если в доме горит свет, слышны голоса, звучит музыка, вряд ли стоит испытывать судьбу и нарываться на неприятности. Данный имитатор жизнедеятельности целесообразно применять совместно с другим охранным устройством, реагирующим на проникновение на охраняемый объект.

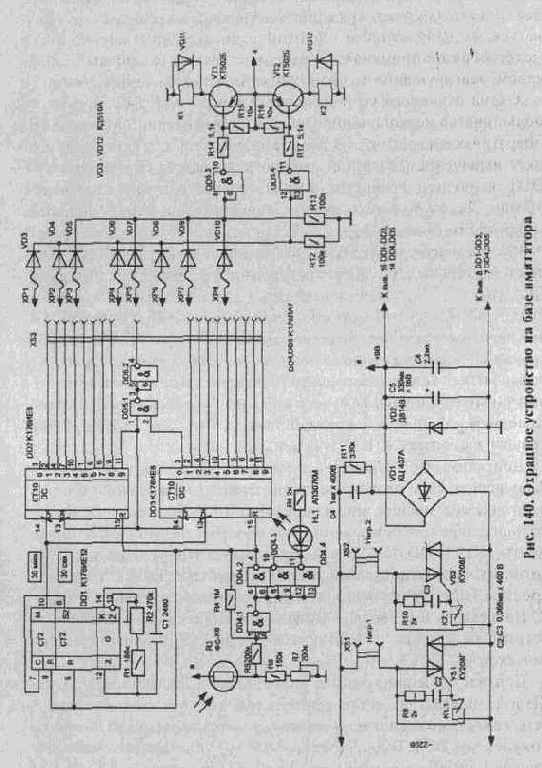

Схема охранного устройства показана на рис. 140. Поскольку большинство несанкционированных проникновении в дачных кооперативах совершаются в темное время суток, устройство управляет включением нагрузок именно в это время. На микросхеме DD1 выполнен генератор импульсов с частотой следования 30 мин. Для этого использованы элементы собственно генератора микросхемы (выводы 12 -14) и счетчики-делители (выводы 5, 6, 7, 9, 10). На микросхемах DD2, DD3 выполнены два декадных счетчика. На микросхеме DD4 и фоторезисторе R3 собрано фотореле. Диоды VD3 — VD10 совместно с логическими элементами DD5.3, DD5.4 позволяют программировать время включения и выключения нагрузок, подключаемых к гнездам XS1, XS2. Нагрузки подключаются к сети с помощью симисторов VS1 и VS2, управляемых контактами электромагнитных реле К1 и К2.
Источник питания микросхем и реле собран по традиционной схеме с гашением излишнего напряжения конденсатором, в нем задействованы элементы С4, R 11. VD1, VD2, С 5.

Допустим, что устройство подключено к сети и фоторезистор R3 освещен. При этом его сопротивление относительно невелико, и в точке соединения резисторов R3 и R6 действует напряжение, большее порога переключения триггера Шмитта (логические элементы DD4.1, DD4.2). На выходе элемента DD4.2 — напряжение логической 1. и счетчики-делители микросхемы DD1, а также микросхем DD2, DD3 заторможены подачей этого уровня на входы R. На выходах 0 (выводы 3) микросхем DD2, DD3 — напряжение логической 1. а на всех контактах разъема XS3 — напряжение логического 0.

При наступлении темного времени суток на выходе триггера Шмитта появляется напряжение логического 0, начинают работать генератор и счетчики-делители микросхемы DD1, а также микросхемы DD2, DD3. Через каждые 30 минут напряжение логической 1 появляется на очередном контакте разъема XS3. Через диоды VD3 — VD10. которые с помощью гибких проводников и

вилок ХР1 — ХР8 соединены с гнездами-контактами разъема XS3, напряжение логической 1 поступает на входы логических элементов DD5.3 и DD5.4. При этом срабатывают электромагнитные реле К1 и К2, своими контактами включая соответствующий симистор (VS1 или VS2), которые подключают к сети нагрузку — осветительные приборы и аудиовизуальные приборы. Программа включения этих приборов задается вставкой вилок ХР1 — ХР8 в соответствующие гнезда разъема XS3.

Элементы R9, R10, C2, СЗ предназначены для уменьшения обгорания контактов реле. Диоды VD 11, VD12 защищают транзисторы от индукционных всплесков напряжения, возникающих в моменты выключения реле.

В устройстве применены радиодетали следующих типов. Микросхемы DD2 — DD5 могут быть также из серии К561. Транзисторы VT1, VT2 — любые из серий КТ203, КТ208, КТ209, КТ361, КТ502. Диодный мост VD1 — любой на напряжение больше 10 В и ток больше 50 мА. Стабилитрон может быть и другого типа, рассчитанный на напряжение стабилизации 9 В (например, КС 191 А).


Диоды VD3 — VD12 могут быть практически любыми — Д9, КД102, КД103, КД509, КД510 с любыми буквенными индексами. Конденсаторы C2 — С4 — типа К73-17, С5 — К50-24, К50-29 или К5-16, С6 — КМ-6, К10-17 или любого другого типа. Конденсатор С1 определяет стабильность временных интервалов, формируемых генератором, поэтому желательно использовать такие типы, которые имеют небольшой температурный коэффициент емкости (ТКЕ). Можно использовать керамические конденсаторы типов КТ, КД, КЛС, КМ, К10-17 со следующими подгруппами по ТКЕ:

П100, П33, МПО, МЗЗ, М47, М75, а также пленочные конденсаторы типов К73, К74, К77. Все постоянные резисторы — МЛТ, С2-23, С1-12; подстроечный R7 — многооборотный СП5-2 или СП5-14. Реле К1, К2 — типа РЭС49, паспорт РС4.569.424 (сопротивление обмотки постоянному току 800 Ом). Гнезда XS1, XS2 — типа РД1-1, XS3 — гнездо разъема МРН44, ГРПМ45 или аналогичные. Вилки ХР1 — ХР8 изготовлены из проволоки подходящего диаметра (должна обеспечиваться плотная вставка в гнездовую часть разъема). К анодам диодов VD3 — VD10 вилки подключаются с помощью гибких проводников (например, из проводов марки МГТФ, МГШВ).

Монтаж устройства произвольный. Фоторезистор располагают таким образом, чтобы на него падал естественный свет с улицы и не попадал бы свет от фонарей. Настройка устройства состоит в подборке порога срабатывания триггера Шмитта с помощью резистора R7 при уменьшении уровня освещенности до определенного предела. Следует также установить вилки в соответствующие гнезда разъема. Чтобы включение и выключение обеих нагрузок могло происходить независимо, следует попарно объединить контакты гнезда разъема, тогда две вилки, управляющие разными нагрузками, можно будет "привязывать" к одному временному интервалу. При необходимости увеличить число интервалов времени количество вилок может быть увеличено.

Программатор интервалов времени

Это устройство предназначено для подачи звукового сигнала в установленное время. В отличие от будильника, программатор позволяет заранее установить несколько (в данном случае — четыре) временных интервала. Точность (дискретность) установки временных интервалов — 5 минут.

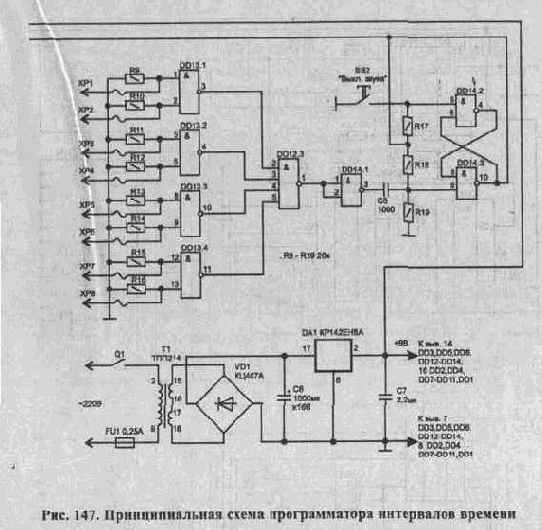

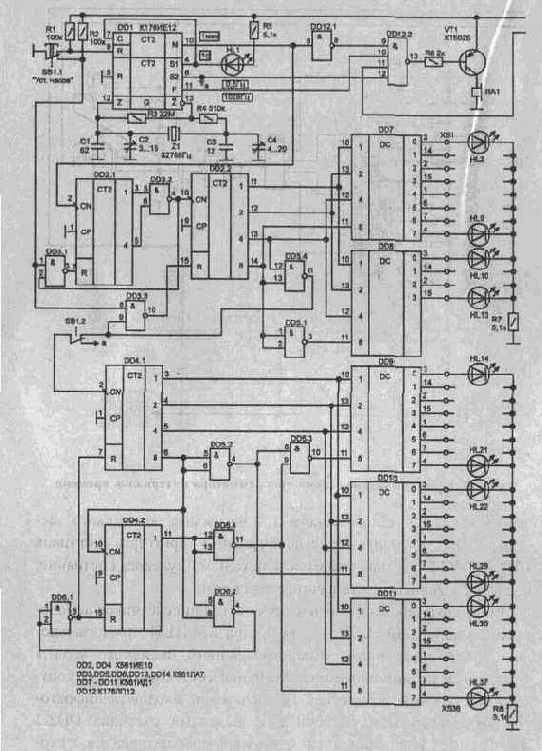

Рассмотрим работу программатора по его принципиальной схеме, приведенной на рис. 147. На микросхеме DD1 выполнен генератор импульсов кварцованной частоты 32768 Гц, а также счетчики импульсов. На их выходах имеются импульсы, период следования которых или частота указаны на принципиальной схеме.

Импульсы с периодом следования 1 мин подаются на счетный вход CN счетчика DD2.1. Работа микросхемы этого типа — К561 ИЕ10 — уже неоднократно была описана в этой книге, и нет нужды повторяться. При появлении на выходах 1 и 4 данного счетчика одновременно напряжений высокого логического уровня, или логической 1 (что соответствует десятичному числу 5), на выходе логического элемента DD3.2 (2И-НЕ) появляется напряжение логического 0, которое поступает на один из входов логического элемента DD3.1. На выходе этого элемента в таком случае появляется напряжение логической 1, которое подается на вход R счетчика DD2.1 и устанавливает триггеры счетчика в исходное состояние, при котором на их выходах присутствует напряжение логического 0. Таким образом, счетчик делит частоту поступающих входных импульсов на два, и на вход следующего счетчика DD2.2 с выхода логического элемента DD3.2 поступают импульсы с периодом следования 5 мин.

Счетчик DD2.2 благодаря наличию обратных связей через логические элементы DD3.3, DD3.4 имеет коэффициент счета 12. Следовательно, заполнение этого счетчика происходит через 5 мин х 12 = 60 мин, т.е. через 1 час. С выхода элемента DD3.4 ча-

совые импульсы поступают на вход счетчика DD4.1, а с его выхода 8 — на вход счетчика DD4.2.

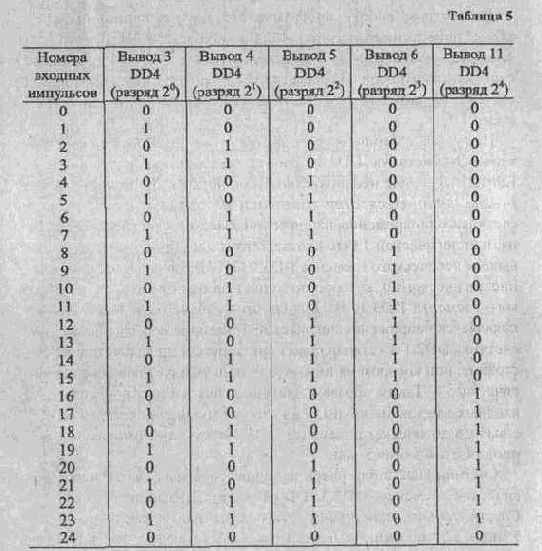

Работа этих двух счетчиков (DD4.1, DD4.2) иллюстрируется приведенной ниже таблицей истинности (табл. 5).

Как известно, соединенные последовательно пять счетных триггеров обеспечивают коэффициент деления 2^5=32.
Чтобы его уменьшить, использованы логические элементы DD6.1, DD6.2. При появлении в двух последних разрядах счетчика одновременно напряжения логической 1 (это происходит после прихода 24-го счетного импульса) на выходе логического элемента DD6.2 появ-

ляется напряжение логического 0, а на выходе логического элемента DD6.1 — напряжение логической 1. Триггеры счетчиков DD4.1, DD4.2 устанавливаются в исходное, нулевое, состояние, после чего процесс счета начинается снова.

Для дешифрирования логических состояний счетчиков использованы микросхемы DD7 — DD10 типа К561ИД1, представляющие собой дешифратор четырехразрядного двоичного кода в десятичный позиционный код. Активное состояние выхода соответствует уровню логической 1. Соединение входов дешифраторов DD7, DD8 между собой и с выходами счетчика DD2.2 обеспечивает 12-позиционный код 5-минутных интервалов, а вхо-

дов дешифраторов DD9 — DD11 между собой и с выходами счетчиков DD4.1, DD4.2 — 24-позиционный код часовых интервалов. Рассмотрим подробнее работу дешифраторов DD7, DD8. Вначале необходимо ознакомиться с таблицей истинности микросхемы К561ИД1 (табл. 6).

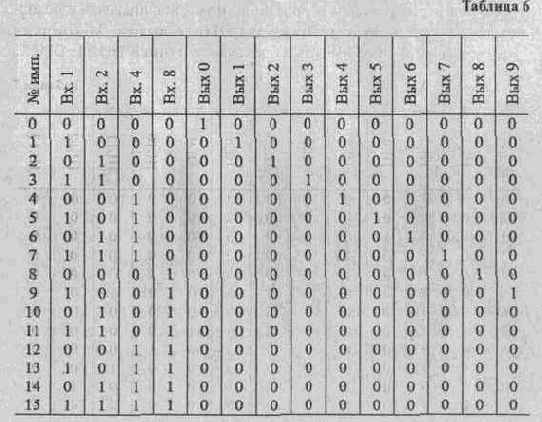

Из таблицы, в частности, видно, что при подаче на входы дешифратора двоичного кода, соответствующего числу 10 и более, на всех выходах дешифратора устанавливается уровень логического 0.

Входы 1, 2 и 4 дешифраторов DD7, DD8 соединены между собой, а на вход 8 дешифратора DD8 подается сигнал, инверсный логическому уровню аналогичного входа дешифратора DD7. При подаче на вход счетчика DD2.2 первых семи импульсов на входе дешифратора DD8 действует напряжение логической 1. Как видно из табл. 6, при таком входном сигнале на входе 8, независимо от логических уровней на других входах дешифратора, в активном состоянии могут находиться только выходы 8 и 9 дешифратора;



однако они не используются в данной схеме. Поэтому при поступлении первых семи импульсов дешифратор DD8 фактически не работает (ни один из обозначенных на схеме выходов не находится в активном состоянии).


С приходом восьмого импульса на выходе 8 счетчика DD2.2 устанавливается напряжение логической 1, а на входе 8 дешифратора DD8 — напряжение логического 0. При этом на всех выходах дешифратора DD7 (задействованных в данном устройстве) действует напряжение логического 0, и в работу включается дешифратор DD8. Светодиоды HL2 — HL13 светятся, когда на соответствующих выходах дешифраторов имеется напряжение высокого уровня. Работа дешифраторов DD7, DD8 хорошо иллюстрируется таблицей истинности (табл. 7). Цифрой 1 показано светящееся состояние светодиодов.

Аналогично работают и дешифраторы DD9 — DD11, дешифрирующие состояния 24-позиционного кода часовых интервалов. В любой момент времени светится один из светодиодов HL14 — HL37, индицируя значение текущего времени в часах.

Для установки нужного часа используется кнопка SB1 "Установка часов". При нажатии этой кнопки устанавливаются в исходное состояние счетчик микросхемы DD1, с выхода М которого снимаются минутные импульсы, а также счетчики DD2.1, DD2.2.



На вход триггера DD4.1 через замыкающие контакты SB 1.2 с выхода S2 микросхемы DD1 поступают импульсы с частотой 0,5 Гц. При установке нужного часа, индицируемого загоранием одного из светодиодов HL14 — HL37, кнопку SB1 отпускают. Установка счетчика 5-минутных интервалов в требуемое положение нс предусмотрена, поэтому установку программатора нужно производить только в конце каждого часа, когда передают сигналы точного времени.

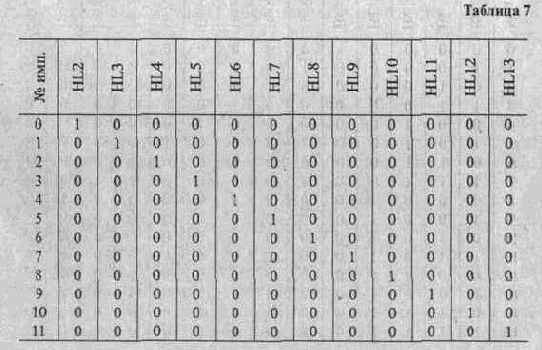

Во время работы программатора попеременно загораются светодиоды HL2 — HL13, индицируя 5-минутные интервалы, а также попеременно загораются светодиоды HL14 — HL37, индицируя текущий час. Таким образом, одновременно в любой момент времени светятся два светодиода. Светодиод HL1 загорается с частотой 1 Гц и служит индикатором работы устройства.

Для установки нужного момента подачи звукового сигнала использованы четыре элемента совпадения DD13.1 — DD13.4. Входы каждого из этих логических элементов с помощью гибких проводников и вилок ХР1 — ХР8 соединяются с выходами дешифраторов DD7 — DD11, подключенными к гнездам XS1 — XS36.


Для установки момента срабатывания, например, 8 час. 35 мин., вилку ХР1 вставляют в гнездо, соединенное со светодиодом HL22, а вилку ХР2 — в гнездо, соединенное со светодиодом HL9. Аналогичным образом устанавливают при необходимости и другие временные интервалы, используя для этого вилки ХРЗ — ХР8. Максимально можно установить четыре различных временных интервала.

При наступлении нужного времени на обоих входах одного из логических элементов DD13.1 — DD13.4 устанавливается напряжение логической 1, а на выходе данного логического элемента — напряжение логического 0. Это приводит к установлению на выходе логического элемента DD12.3 напряжения логической 1, а на выходе логического элемента DD14.1 — напряжения логического 0. Через дифференцирующую цепь C5R19 отрицательный перепад напряжения поступает на вход логического элемента DD14.3, который вместе с логическим элементом DD14.2 образует RS-триггер. Поступившим отрицательным перепадом напряжения RS-триггер установится в состояние, при котором на выходе логического элемента DD14.3 появится напряжение высокого уровня.

Оно подается на вход (вывод 11) логического элемента DD12.2. На вывод 10 этого элемента поступают импульсы частотой 1028 Гц, снимаемые с выхода F микросхемы DD1. На вывод 12 логического элемента DD12.2 подаются импульсы с выхода S2 микросхемы DD1 частотой 0,5 Гц. На вывод 9 логического элемента DD12.2 поступают проинвертированные минутные импульсы с выхода М микросхемы DD1. Поскольку переключение первого триггера счетчика DD2.1 происходит спадом минутных импульсов, после каждого такого спада на входе 9 логического элемента DD12.2 действует напряжение логической 1. Таким образом, после переключения RS-триггера DD14.2DD14.3 на выходе логического элемента DD12.2 будут импульсы частотой 1028 Гц, следующие с периодом 0,5 с. Усиленные по току транзистором VT1, эти импульсы возбудят звуковой излучатель НА1, и прерывистый звуковой сигнал возвестит о наступлении установленного времени. Чтобы выключить звуковой сигнал, необходимо нажать кнопку SB2.


Если этого не сделать, то через 40 с логический уровень напряжения на выходе М микросхемы DD1 изменится на противоположный, на выводе 9 логического элемента DD12.2 установится напряжение логического 0, и звук выключится.

Питаются все элементы программатора от стабилизатора, выполненного на микросхеме DA1. Его выходное напряжение равно 9 В.

Несколько слов о назначении отдельных элементов программатора. Резисторы Rl, R2 обеспечивают подачу напряжения высокого уровня на соответствующие выводы микросхем, а резисторы R9 — R 16 — подачу напряжения низкого уровня на входы логических элементов микросхемы DD13.

О деталях устройства. Микросхемы DD1, DD12 аналогов в других сериях не имеют; все остальные микросхемы могут быть заменены соответствующими аналогами из серии К176. Транзистор VT1 —любой из серий КТ203, КТ361, КТ501, КТ502. Кварцевый резонатор Z1 — малогабаритный на частоту 32768 Гц, предназначенный для использования в электронных часах. Конденсаторы С1, С3, С5 — типов КТ, КЛС, KM, K10-7B, К10-23, С7 — КМ-6Б, К10-23; оксидный конденсатор С6 — К50-24 или К50-35. Подстроечные конденсаторы С2 и С4 — типа КТ4 или КПК-МП. Все резисторы — МЛТ-0,25. Звуковой излучатель

HA1— микрофонный капсюль ДЭМШ-1А, вызывной прибор типа ВП-1 или телефонный капсюль любого типа с сопротивлением катушки постоянному току не менее 65 Ом (например, ТК-47, ТК-67). Кнопки SB1, SB2 — типа КМ или П2К; выключатель питания Q1 — переключатель типа П2К с фиксацией положения или тумблер типа МТ1, ТП1-1. Трансформатор Т1 может быть любого другого типа; он должен обеспечивать на вторичной обмотке напряжение 12...15 В при токе не менее 100 мА. Гнезда и вилки — любого типа, совместимые друг с другом.

Монтаж элементов устройства выполнен комбинированным способом на двух монтажных платах № 2 (рис. 16 книги). Светодиоды расположены в две вертикальные линейки. На верхней крышке устройства около светодиодов располагаются соответствующие им гнезда XS1 — XS36; рядом нанесены надписи, обозначающие время: 0 м, 5 м, 10м,..., 55 м; 0 час, 1 час,..., 23 час.Длина проводников, соединяющих входы логических элементов микросхемы DD13 с вилками ХР1 — ХР8, зависит от конструкции и может быть 15...20 см.

Если монтаж устройства выполнен без ошибок, то устройство начнет работать сразу. С помощью конденсаторов С2 и С4 осуществляют соответственно грубую и точную установку частоты. Сделать это можно по сигналам точного времени или по образцовому частотомеру.

После включения программатора необходимо кратковременно нажать кнопку SB2, чтобы установить триггер DD14.2DD14.3 в исходное состояние.

Стабилизатор сетевого напряжения

Он предназначен для поддержания сетевого напряжения в заданных пределах и по своим функциям аналогичен устройству, схема которого была приведена на рис. 96. Данный стабилизатор, подобно вышеописанному и в отличие от феррорезонансных стабилизаторов, также не искажает форму напряжения и способен работать без нагрузки. Точность его несколько ниже, но зато он содержит силовой трансформатор меньших размеров, а подвижные элементы в конструкции отсутствуют. По сравнению с феррорезонансными стабилизаторами данное устройство имеет значительно меньшие массогабаритные показатели.

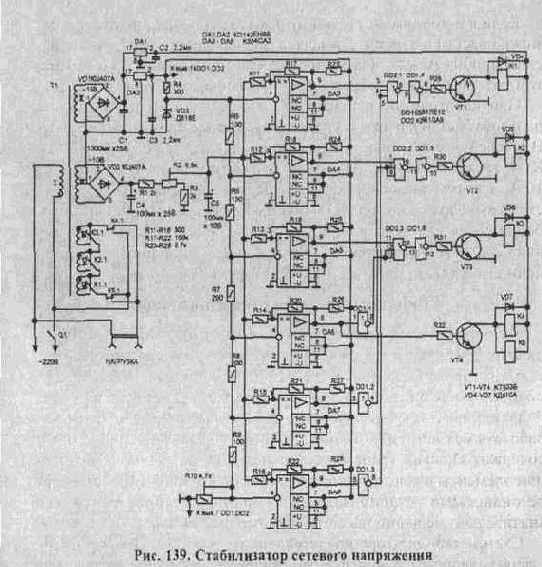

Схема стабилизатора представлена на рис. 139. Принцип действия устройства основан на включении последовательно с нагрузкой одной, двух или трех дополнительных обмоток трансформатора при отклонении сетевого напряжения от нормы. Если сетевое напряжение ниже необходимого, то дополнительные обмотки включаются синфазно с сетью, и напряжение на нагрузке становится больше сетевого; если же напряжение сети становится выше нормы, то обмотки включаются в противофазе с сетевым напряжением, приводя к уменьшению напряжения на нагрузке. Роль такого трансформатора выполняет Т1, а дополнительных обмоток — обмотки IV, V, VI.

На интегральных микросхемах DA3 — DA8 выполнены компараторы напряжения, которые срабатывают при отклонении сете-

вого напряжения от нормы. На инвертирующие входы компараторов поданы эталонные напряжения, снимаемые со стабилитрона VD3 и с резисторов R5 — R 10 делителя напряжения. На неинвертирующие входы компараторов через резисторы R 11 — R 16 поступает напряжение, по величине пропорциональное сетевому и снимаемое с движка подстроечного резистора R2. Датчиком напряжения сети является обмотка III трансформатора Т1, напряжение на которой (примерно 10 В) изменяется пропорционально сетевому. Оно выпрямляется диодным мостом VD2. пульсации сглаживаются П-образным RC-фильтром C4R1C5. Постоянная времени фильтра выбрана равной 1...2 с, что исключает срабаты-

вание компараторов от действия кратковременных всплесков напряжения.

Компараторы DA3 — DA8 настроены на срабатывание от уровней сетевого напряжения 250 В, 240 В, 230 В, 210 В, 200 В и 190 В соответственно. Если напряжение сети превышает указанные уровни, то на выходах (вывод 9) тех компараторов, для которых выполняется указанное условие, действует напряжение высокого логического уровня (уровня логической 1) — около 12В. Таким образом, разница уровней срабатывания компараторов составляет 10 В, или примерно 5 % сетевого напряжения. Уровни срабатывания компараторов DA5 и DA6 отличаются на 20 В. Это соответствует зоне регулирования 220 В±5%. Следует заметить, что государственными стандартами установлено допустимое сетевое напряжение 220 В +10%-15% (от 187 В до 242 В). Данный же стабилизатор, как видно, обеспечивает более высокую точность поддержания величины сетевого напряжения.

Все компараторы охвачены положительной обратной связью через резисторы R17 — R22. Это сделано для обеспечения небольшого гистерезиса (разницы между напряжениями срабатывания каждого компаратора при увеличении и уменьшении сетевого напряжения). Величина гистерезиса определяется соотношением номиналов резисторов R17 и R 11 для микросхемы DA3 и аналогичных пар резисторов для других компараторов. Эти резисторы подобраны таким образом, чтобы разница между напряжениями срабатывания и отпускания компараторов составляла 1,5...2 В. Если исключить положительную обратную связь, т.е. сделать нулевой гистерезис, то небольшие колебания сетевого напряжения (вызванные, например, включением и отключением бытовых приборов, а также иными помехами), будут приводить к частому срабатыванию компараторов и, соответственно, повышенному износу контактов электромагнитных реле, а также к дополнительным помехам в сети.

Таким образом, точность поддержания напряжения на нагрузке определяется разницей напряжения срабатывания разных компараторов и величиной гистерезиса и составляет около 12В.

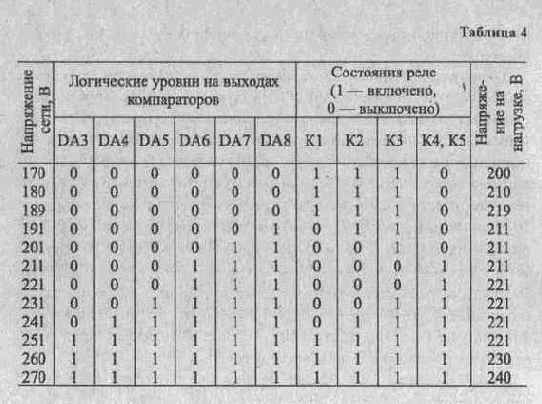

Работа компараторов и электромагнитных реле при различных значениях напряжения сети иллюстрируется таблицей 4.





Из таблицы видно, что при изменении сетевого напряжения от 170 В до 270 В, т.е. на 23%, напряжение на нагрузке изменяется от 200 В до 240 В, т.е. всего лишь на 9%.

Несколько слов о других схемных решениях стабилизатора. Эталонное напряжение на инвертирующие входы компараторов подается с параметрического стабилизатора R4VD3, который, в свою очередь, питается от интегрального стабилизатора напряжения, выполненного на микросхеме DA2 (выходное напряжение +12 В). Стабилитроны серии Д818 обладают весьма малым температурным коэффициентом напряжения, что обеспечивает высокую точность поддержания эталонного напряжения в широком диапазоне температур. Этому же способствует и питание параметрического стабилизатора от стабилизированного источника напряжения. Питание обмоток реле К1 — К5 осуществляется от интегрального стабилизатора +12 В (микросхема DA1). Необходимость в отдельном стабилизаторе для питания реле вызвана тем, что следует максимально исключить взаимное влияние цепей питания компараторов, источника эталонного напряжения и цепей питания реле; в противном случае срабатывание реле и вызванное

этим изменение тока может привести к ложным срабатываниям компараторов.

Напряжение, пропорциональное сетевому, снимается с отдельной обмотки трансформатора Т1 (обмотка III). хотя его можно было бы снимать с обмотки II трансформатора. Необходимость использования отдельной обмотки объясняется желанием исключить влияние изменений тока. вызванных срабатыванием реле, на величину напряжения, которое с обмотки трансформатора после выпрямления поступает на неинвертирующие входы компараторов.

Логика работы компараторов DАЗ — DA8 и логических элементов микросхем DD1. DD2, а также работы электромагнитных реле К1 — К5 видна из таблицы 4 и потому в дополнительных разъяснениях не нуждается.

В устройстве можно в качестве компараторов использовать, помимо указанных на схеме, микросхемы К1401СА1 (каждая из них содержит четыре компаратора напряжения): интегральные стабилизаторы КР142ЕН8Б можно заменить 15-вольтовыми (с индексом "В").


В качестве диодных мостов VD1. VD2 можно также использовать приборы типов КЦ402 — КЦ405. КЦ409. КЦ410. КЦ412 с любыми буквенными индексами. Диоды VD4 — VD7, шунтирующие обмотки реле. могут быть любого типа с допустимым обратным напряжением более 15 В и прямым током более 100 мА. Оксидные конденсаторы — К50-16. К50-29 или К50-35; остальные— КМ-6. К10-17. К73-17. Все постоянные резисторы МЛТ, С2-23, С 1-12; подстроечные R2 и RIO — многооборотные СП5-2 или СП5-14. Резисторы R5 — R9 должны иметь допустимое отклонение сопротивлений от номинальных не хуже 1%; если же нет возможности найти резисторы с таким классом точности, их следует подобрать из группы резисторов указанного номинала, используя цифровой омметр. Реле К1 — К5 — зарубежного производства Bestar BS-902CS. Реле этого типономинала имеют обмотку сопротивлением 150 Ом, рассчитанную на рабочее напряжение 12 В, и контактную группу переключающего типа. рассчитанную на коммутацию напряжения 240 В при токе 15 А. Выключатель Q1 — тумблер типа ТВ 1-4, у которого все четыре пары контактов соединены параллельно. Трансформатор Т1 выполнен на магнитопроводе ШЛ50х40. Обмотка I намотана проводом ПЭВ-2 0,9 и содержит 300 витков; обмотка II —21 виток провода ПЭВ-2 0,45;

обмотка III — 14 витков провода ПЭВ-2 0.45: обмотки IV, V. VI содержат по 14 витков провода ПБД 2.64. Удобно использовать стандартный трансформатор типа ОСМ1-0.63. у которого все обмотки, кроме первичной (она содержит 300 витков), удалены, а вторичные обмотки намотаны в соответствии с приведенными выше данными. При изготовлении трансформатора одноименные выводы обмоток I, IV, V, VI следует пометить (на схеме обозначены точками). Номинальная мощность такого трансформатора составляет 630 Вт.

Все элементы стабилизатора напряжения, кроме трансформатора Т1 и тумблера Q1, смонтированы на плате из стеклотекстолита. В авторском экземпляре монтаж выполнен проводами, хотя можно разработать и печатную плату. Микросхемы DA1 и DA2 установлены на радиаторах площадью соответственно около 100 см^2 и 30 см^2



Настройка стабилизатора состоит в установлении величины номинального напряжения на нагрузке, равного 220 В, и в подборке порогов срабатывания компараторов DA3 — DA8 равными 250 В, 240 В. 230 В, 210 В, 200 В и 190 В соответственно. Для настройки понадобятся два вольтметра, измеряющих переменное напряжение в диапазоне 300 В, и лабораторный автотрансформатор, напряжение на выходе которого можно изменять от 170 В до 270 В. Для индикации состояний компараторов желательно к каждому из них подключить последовательно соединенные резистор сопротивлением 10... 15 кОм и светодиод серии АЛ307 так, чтобы аноды диодов были соединены с выводами 9 микросхем компараторов. а свободные выводы резисторов — с общим проводом (т.е. так, как это сделано в простейшем логическом пробнике на рис. 8 этой книги). Разумеется, можно обойтись и вольтметром постоянного тока. с помощью которого измерять напряжения на выходах компараторов, но это менее удобно. К выходу лабораторного автотрансформатора подключают стабилизатор напряжения и первый вольтметр; к гнездам "Нагрузка" стабилизатора подключают второй вольтметр. Движки подстроечных резистора R2 и R 10 устанавливают в крайнее правое по схеме положение, а на выходе автотрансформатора устанавливают напряжение 190 В. При этом на выходах всех компараторов должен быть низкий логический уровень (светодиоды не светятся, а при определении уровня напряжения вольтметром постоянного тока он должен показывать не

более 1 В. Перемещая движок подстроечного резистора R2, добиваются срабатывания компаратора DA8, на выходе которого устанавливается напряжение высокого логического уровня (около 10...12 В). Затем, плавно увеличивая напряжение автотрансформатором до 250 В, добиваются срабатывания компаратора DA3, при этом наблюдают по загоранию светодиодов последовательное срабатывание компараторов DA7, DA6, DA5, DA4. В случае необходимости порог срабатывания этого компаратора подбирают регулировкой подстроечного резистора R10. После установки пределов срабатывания компараторов DA8 и DA3 проверяют пороги срабатывания остальных компараторов, которые должны быть равны указанным выше значениям.


При необходимости всю настройку можно повторить.

К стабилизатору напряжения может быть подключена нагрузка мощностью до 3 кВт. Если точность поддержания выходного напряжения может быть ниже указанной, число вторичных обмоток трансформатора Т2 можно снизить до двух, а их напряжения увеличить с 10 В до 15 В. При этом, соответственно, число компараторов также уменьшится, а пороги их срабатывания следует установить соответственно напряжениям вторичных обмоток Т2.

Нельзя не сказать о возможности применения полупроводниковых ключей для коммутации вторичных обмоток трансформатора Т1 взамен контактов электромагнитных реле К1 — К5. Действительно, контакты электромагнитных реле имеют ограниченный срок службы, вызванный их износом, который тем больше, чем больше число срабатываний и чем больше коммутируемые токи. В этом смысле применение полупроводниковых элементов предпочтительнее. В данном случае можно применить симисторы. Однако следует заметить, что одна группа переключающих контактов реле может быть заменена двумя симисторами, т.е. в данном устройстве потребуется применить 10 симисторов. Кроме того, необходимо будет принять специальные меры, чтобы симисторы одной группы контактов не оказались одновременно в открытом состоянии — при этом будет замыкание вторичной обмотки трансформатора Т2 и выход из строя симисторов. Такая ситуация объясняется тем, что симистор после снятия напряжения с управляющего электрода не может закрыться раньше окончания полупериода сетевого напряжения, который составляет 10 мс. В

то же время другой симистор из этой пары откроется практически сразу после подачи на управляющий электрод управляющего напряжения, что может произойти в любой момент полупериода. Чтобы исключить одновременное открытое состояние двух симисторов, следует принять специальные меры — например, производить подачу и снятие напряжений с управляющих электродов симисторов только в начале полупериода. Это существенно усложнит схему управления. Кроме того, такой алгоритм коммутации не устранит полностью сквозные токи, поскольку симисторы коммутируют индуктивную нагрузку (трансформатор), способную накапливать электромагнитную энергию.Следовательно, для полного устранения сквозных токов алгоритм управления симисторами должен быть еще более сложным. Скорее всего, форма сетевого напряжения при этом будет значительно искажаться в моменты переключения ключей.

С учетом вышесказанного конструктору следует принять решение о предпочтительности использования электромагнитных реле или симисторов. Авторский экземпляр стабилизатора, выполненный по приведенной выше схеме, надежно работает уже более 1 года и питает нагрузку мощностью до 3 кВт.

Устройство аварийного электропитания

В последнее время в связи с неудовлетворительной экономической ситуацией в стране участились отключения электроэнергии. В дачных же кооперативах и в лучшие времена аварийные отключения происходили нередко. Преобразователь напряжения, описание которого приведено ниже, позволяет осуществлять питание электроприборов от аккумулятора напряжением 12В. Продолжительность питания в аварийном режиме определяется емкостью аккумуляторной батареи и может достигать нескольких часов. Суммарная мощность потребителей не должна превышать 200 Вт. Форма напряжения — прямоугольные импульсы, частота — 50 Гц.

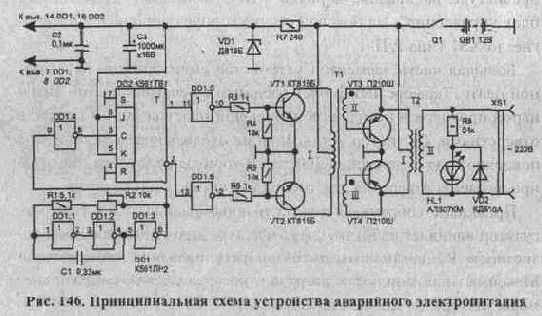

Рассмотрим работу устройства аварийного электропитания, или преобразователя напряжения, по его принципиальной схеме, представленной на рис. 146. На логических элементах DD1.1 — DD1.3 микросхемы DD1 выполнен генератор, вырабатывающий прямоугольные импульсы частотой 100 Гц. Через буферный элемент DD1.4 импульсы поступают на счетный вход С JK-триггера DD2. Для обеспечения счетного режима работы на информацион-

ные входы J и К триггера подано напряжение логической 1, а на установочные входы R и S — напряжение логического 0. На прямом и инверсном выходах триггера импульсы следуют с частотой 50 Гц, причем фазы импульсов противоположны (отличаются на 180°). Необходимость использования триггера вызвана тем, что на его выходах импульсы имеют форму идеального меандра, т.е. абсолютно симметричны (скважность равна 2).

С выходов триггера импульсы поступают на буферные логические элементы DD1.5, DD1.6, которые усиливают импульсы по току, и затем подаются через резисторы R3, R6 на базы транзисторов VT1, VT2. В коллекторные цепи указанных транзисторов включены половины обмотки I трансформатора Т1. С обмоток II, III трансформатора Т1 прямоугольные импульсы поступают на базы транзисторов VT3, VT4. Эти транзисторы, работающие в ключевом режиме, поочередно подают питающее напряжение на половины обмотки I трансформатора Т1. Полуобмотки трансформатора включены в эмиттерные цепи транзисторов, а не в коллекторные; это сделано для того, чтобы транзисторы VT3, VT4 типа П210Ш, у которых с корпусом соединен коллектор, можно было бы установить на одном радиаторе без электрической изоляции корпусов транзисторов.
Следует заметить, что в данном случае полуобмотки трансформатора Т1 с равным успехом (с точки зрения схемотехники) могли бы быть включены и в коллекторные цепи транзисторов. С обмотки II трансформатора Т2 снимают напряжение 220 В частотой 50 Гц, которое используют для питания электроприборов. Отличие формы напряжения от синусоидальной практически не влияет на работу электроприборов. Коэффициент трансформации трансформатора Т2 (отношение чисел витков обмотки II и половины обмотки I) равен 220/12 =18,3.

Светодиод HL1 индицирует наличие высокого напряжения на вторичной обмотке трансформатора Т2. Диод VD2 предохраняет светодиод от воздействия на него обратного напряжения. Микросхемы питаются от параметрического стабилизатора напряжения, выполненного на стабилитроне VD1 и резисторе R7. Стабилизация напряжения необходима для того, чтобы обеспечить неизменность частоты генератора при изменении напряжения аккумулятора. Конденсатор СЗ сглаживает пульсации напряжения

частотой 50 Гц. Конденсатор С2 шунтирует высокочастотные случайные помехи.

О деталях устройства. Вместо микросхем серии К561 можно применить микросхемы серий 564, КР1561. Транзисторы VT1, VT2 могут быть любыми из серий КТ815, КТ817, КТ630; VT3, VT4 — П210 с любыми буквами, а также 1Т806, ГТ806, 1Т813 с любыми буквенными индексами. Применение в качестве VT3, VT4 кремниевых транзисторов нежелательно, поскольку они характеризуются большим, чем у германиевых, падением напряжения на переходах в состоянии насыщения, что приводит к значительным тепловым потерям и снижает коэффициент полезного действия устройства. Стабилитрон VD1 заменим на Д814Б, однако температурная стабильность напряжения у него несколько ниже. Диод VD2 может быть абсолютно любым. Конденсатор С1 должен обладать небольшим температурным коэффициент емкости, поскольку от него зависит стабильность частоты генератора. Этому условию удовлетворяют конденсаторы типов К73-17, К73-24. Конденсатор С2 — типа КЛС, К10-7В, КМ-5, КМ-6. Ок-сидный конденсатор СЗ — К50-16, К50-24, К50-35.


Подстроечный резистор R2 — типа СП5-2, СПЗ-14; остальные резисторы С1-12, С2- 23 или МЛТ. Выключатель Q1 — тумблер типа ТВ 1-4 с четырьмя группами замыкающих контактов; для увеличения коммутируемого тока все четыре группы соединены параллельно. Гнездо XS1 — типа РД1. Трансформатор Т1 выполнен на ленточном магнитопроводе ШЛ 12х20. Обмотка I содержит 500 витков провода ПЭВ-2 0,21 с отводом от середины; обмотки II и III — по 30 витков провода ПЭВ-2 0,4. Одноименные выводы обмоток II и III должны быть помечены (на схеме показаны точками). Трансформатор Т2 выполнен на магнитопроводе ШЛ32х32. Его обмотка I содержит 96 витков провода ПЭВ-2 2,5 с отводом от середины; обмотка II — 920 витков провода ПЭВ-2 0,56.

В качестве аккумуляторной батареи GB1 может быть использована стартерная автомобильная батарея напряжением 12 В, например, 6СТ60. От емкости этой батареи зависит время непрерывной работы преобразователя на нагрузку.

Конструкция устройства произвольная. Транзисторы VT3, VT4 должны быть установлены на теплоотводящий радиатор площадью около 200 см^2. Цепи, соединяющие аккумуляторную батарею,

мощные транзисторы, трансформатор Т2, должны быть выполнены проводами сечением не менее 4 мм^2

Настройка устройства состоит в установлении с помощью подстроенного резистора R2 частоты генератора 100 Гц.

Новые технические решения

Эта книга "Полезные схемы для радиолюбителей" является существенно расширенным и дополненным, ранее изданным вариантом работы автора "Электронные конструкции своими руками". Она была выпущена в Радиобиблиотеке "Символа-Р" "Отцы и дети". Этот новый выпуск позволит читателям, интересующимся современной электроникой, познакомиться с оригинальными новыми схемными решениями автора — известным разработчиком электронных приборов и устройств для повторения как начинающими, так и более опытными радиолюбителями. Если некоторые конструкции тем, кто делает лишь первые шаги, только начинает чтение подобной литературы с паяльником и в руках покажутся слишком сложными, то, несомненно, им помогут их отцы или руководители радиокружков.

Эту книгу отличает практическая полезность всех описанных конструкций для использования в школе или у себя дома. Несмотря на простоту схемных решений, они помогут создать не только нужный прибор, но научиться работать с основой современной электроники — с микросхемами.

В этом плане особый интерес представляют разработки автора, помещенные в разделе "Новые технические решения". Приведенные там электронные приборы и устройства, такие, как "Цифровой измеритель заряда", который резко повышает качество и надежность при зарядке аккумуляторов различных типов, "Стабилизатор сетевого напряжения", не искажающий форму напряжения сети и способный работать без нагрузки, "Охранное устройство на базе имитатора" и другие, впервые описаны в радиолюбительской литературе.

Большинство устройств схемно просты и не требуют налаживания, в необходимых же случаях сообщаются подробные сведения о наладке. Даны рисунки печатных плат и внешнего вида устройств. В описаниях конструкций приводятся сведения по возможной замене элементов; этому же посвящена и отдельная глава книги. Все устройства были собраны автором и проверены в работе, некоторые из них эксплуатируются в быту на протяжении значительного времени. Издательство желает успехов юным радиоконструкторам и их наставникам.

---

---
