Электрический способ борьбы с крысами и мышами
Многие, у кого имеется погреб или подвал с хранящимися зимой продуктами, с огорчением вспоминают ущерб, причиняемый грызунами. Не съедят, так покусают и испортят. Кроме того, они являются разносчиками инфекционных болезней.
Крысы отличаются умом, и их довольно сложно поймать. Химический способ борьбы (с помощью ядов) дорогостоящ. Предлагаемое устройство является экологически чистым, отличается простотой и не потребует больших затрат, при этом обеспечивая надежное уничтожение грызунов.

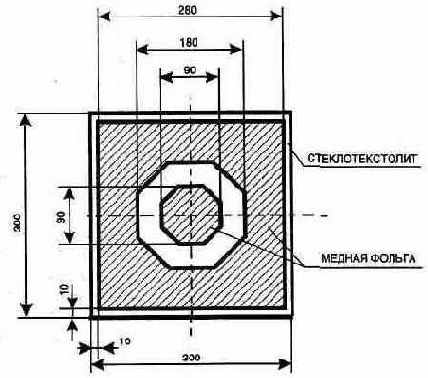

Рис. 4.1. Конструкция ловушки
Принцип работы приспособления аналогичен электрическому стулу, при меняемому в США для казни преступников, но в миниатюрном исполнении. К контактным токопроводящим площадкам, рис 41, подводится напряжение не менее 380 В (например можно подключить две фазы от трехфазного напряжения). Если использовать одну фазу и общий провод (220 В), то устройство будет не всегда убивать — враг пискнет и убежит. Когда трехфазное напряжение не подведено и его сложно найти поблизости, можно воспользоваться повышающим трансформатором с соответствующим напряжением во вторичной обмотке (или автотрансформатором). Обычный трансформатор для увеличения выходного напряжения можно включить в режиме, повышающем напряжение автотрансформатора. Но в этом случае устройство будет потреблять электроэнергию в ждущем режиме (ток холостого хода трансформатора), что нежелательно.
Само приспособление удобно выполнять из листа стеклотекстолита, сняв при помощи резака и ножа лишние участки фольги и подпаяв соединительные провода. Аналогичную конструкцию можно сделать и из медной фольги, закрепив ее на диэлектрическом (не впитывающем влагу) основании. При этом должен быть исключен случайный контакт токопроводящих поверхностей ловушки с землей (жесткое крепление на месте установки).

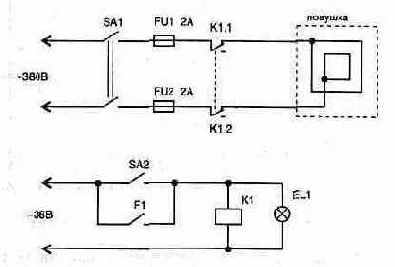

Рис. 4.2. Схема подключения
Для того чтобы привлечь внимание крысы и заманить ее, в центр устройства кладем приманку, например кусочек мяса, и подключаем напряжение. После этого раз в день проверяем ловушку и выкидываем убитых грызунов. Но не следует забывать, что применяемое напряжение представляет опасность для жизни не только грызунов, особенно в условиях подвала, и в целях электробезо пасности желательно установить реле К1 (рис. 4.2) на соответствующее рабочее напряжение, которое будет отключать питание ловушки при включении света в подвале или открывании двери (при установке концевого выключателя F1 на входной двери). Общий выключатель SA1 должен обязательно отключать оба провода.
Устройство не может вызвать пожара, и практика его применения показала высокую эффективность.
Электронное зажигание для газовой плиты
Современные газовые плиты выпускаются промышленностью с уже имеющимся встроенным электронным зажиганием газа. Что довольно удобно и более безопасно, чем использование спичек или ручной зажигалки. Но в стране имеется еще большое количество старых плит, не оборудованных такими устройствами. В этом случае может быть полезным применение схемы на рис. 4.19. Она довольно простая, что позволяет изготовить устройство самостоятельно.

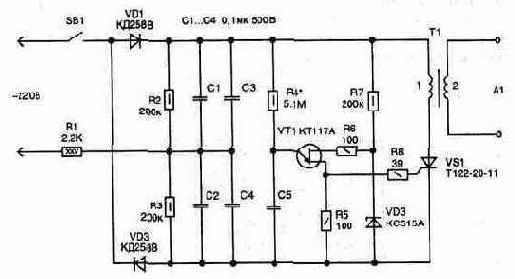

Рис. 4.19. Электрическая схема преобразователя

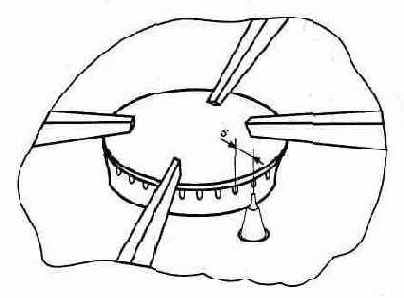

Рис. 4.20. Расположение электрода поджига вблизи газовой горелки
Электрическая схема состоит из умножителя, повышающего в два раза сетевое напряжение на конденсаторах С1...С4. Конденсаторы заряжаются через резистор R1 и соответствующий диод, а при достижении напряжения величины 650 В открывается тиристор VS1 (напряжение открывания тиристора зависит от номиналов элементов — резистора R4 и емкости С5).
Рис. 4.21. Топология печатной платы
зависит от номиналов элементов — резистора R4 и емкости С5). В этом случае происходит быстрый разряд конденсаторов через открытый тиристор и малое сопротивление первичной обмотки трансформатора Т1. В результате этого на вторичной обмотке трансформатора появляются импульсы высокого напряжения. Выводы трансформатора высоковольтным проводом соединяются с электродами, расположенными вблизи от газовых горелок, рис. 4.20. В качестве электродов, для поджига газа, можно воспользоваться отслужившими свой срок автомобильными свечами. Для этого потребуется снять с них металлическую рубашку (ножовкой по металлу) и закрепить под крышкой на диэлектрической пластине. При этом, если нажать кнопку SB1, искра будет появляться между двумя горелками одновременно. Если же горелок четыре (что наиболее часто встречается), то вторичных обмоток у трансформатора должно быть две и они могут иметь по 1000...1200 витков.
Настройка схемы заключается в подборе номинала резистора R4 (контролируя осциллографом напряжение на конденсаторах) таким, чтобы тиристор открывался периодически и синхронно с сетевыми заряжающими конденсаторы импульсами.
В схеме применены детали: резисторы R1 — ПЭВ-25, остальные типа МЛТ; конденсаторы С1...С4 типа МБМ, С5 — любого типа. Диоды можно заменить любыми выпрямительными на ток не менее 0,5 А и допустимое обратное напряжение не менее 400 В.
Конструкция высоковольтного трансформатора аналогична используемому в электрошоковом устройстве (см. рис. 2.27), но можно применить и трансформатор промышленного изготовления от электронных устройств зажигания газа.
Все элементы схемы, кроме резистора R1 и трансформатора Т1, расположены на печатной плате, рис. 4.21.
Вся конструкция закрывается диэлектрическим корпусом подходящих размеров, а кнопка SB1 закрепляется на корпусе плиты в удобном месте.
Как сделать из монитора телевизор
У многих, кто начинал свое знакомство с компьютерами из семейства ZX-SPECTRUM, БК-001 и др., имеется цветной монитор типа 32ВТЦ-202 (МС 6113.02) или аналогичный. Если этот монитор уже не используется по своему прямому назначению, то предлагаемая доработка схемы позволяет превратить его в современный телевизор с дистанционным управлением на ИК-лучах. Для этого потребуется к уже имеющимся в мониторе блокам установить часть недостающих узлов: модуль цветности, радиоканал и блок управления. Их лучше приобрести уже готовые. Узлы эти унифицированны и легко устанавливаются внутри корпуса на металлическом каркасе (калитке). Это не потребует больших материальных затрат и много времени.
Имеющуюся в мониторе плату видеоканала и блок управления необходимо удалить (они в дальнейшем не используются). А для удобства крепления новых плат фильтр блока питания и сам блок питания перемещаются глубже внутрь основания корпуса.
При доработке схемы монитора применены новые узлы: блок радиоканала БРК-3-32 (от телевизора Ц-415); модуль цветности МЦ-31 (подойдет любой модификации); модуль управления МСН-405 с блоком БПД-45, а также пульт ДУ на ИК-лучах; динамик типа 0.5ГД-36 (для него имеются уже установочные отверстия на передней панели монитора).
Блок-схема электрических соединений узлов показана на рис. 4.28. На ней новые блоки, которые устанавливаются в корпусе, показаны пунктиром. На рисунке изображены только выполняемые соединения между блоками, в дополнение к уже имеющемуся монтажу.
Расположение блоков на каркасе внутри корпуса показано на рис. 4.29 (вид сзади). Блок радиоканала устанавливается в нижней части левой калитки. В верхней части той же калитки закрепляется модуль цветности. Блок питания располагается вертикально на своем родном кронштейне, выходным разъемом вверх.
В данном случае в качестве блока управления используется модуль МСН- 405 совместно с блоком дежурного режима БПД-45. Модуль МСН-405 устанавливают на месте снятого блока управления, используя металлический кронштейн.
На месте его установки с лицевой стороны в корпусе телевизора прорезается отверстие под индикатор и органы управления. Блок дежурного режима и ПФП устанавливаются на основании внизу корпуса телевизора на освободившемся после перемещения БП месте. Динамик крепится справа внизу корпуса на имеющееся посадочное место с помощью саморезов.
Соединение блоков и модулей проводится жгутом, прокладку которого лучше начинать от источника питания до требуемых мест.
Для нормальной работы телевизора на плате МГСР, расположенной на модуле строчной развертки, потребуется выполнить доработку, рис. 4.30. Она заключается в установке транзистора КТ315 в разрыв цепи от разъема ХР1/13 (место для размещения указанных элементов на плате имеется). Это обеспечи вает инвертирование сигнала, что необходимо для нормальной синхронизации генератора внутри микросхемы.
Потребуется также на плате блока разверток установить дополнительные резисторы R1 и R2 (см. рис. 4.28). Они используются в дальнейшем для регулировки напряжения.
При настройке телевизора потребуется его комплексная регулировка. Для этого необходимо представлять себе принцип работы входящих в него узлов и иметь электрические схемы всех блоков. Объем книги не позволяет описывать этот процесс подробно. Например, можно порекомендовать познакомиться с книгой "Регулировка и ремонт цветных телевизоров", автор С. А. Ельяшкевич, или аналогичной.
В частности, в процессе регулировки выполняются операции в следующей последовательности:
Проверить наличие номинальных напряжений на выходе источника питания.
Установить напряжение примерно 30 В на модуляторе кинескопа (на блоке разверток резистор R1, см. рис. 4.28).
Настроить при помощи блока МСН телевизор на любой принимаемый телевизионный сигнал-в соответствии с инструкцией по эксплуатации телевизора "Горизонт 51CTV-441".

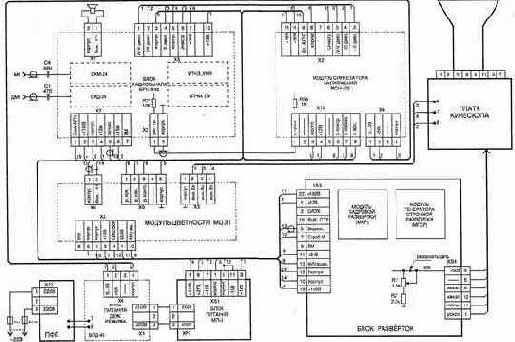

Рис. 4.28. Схема соединений блоков

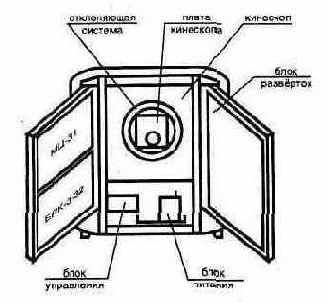

Pис. 4.29. Расположение узлов внутри корпуса

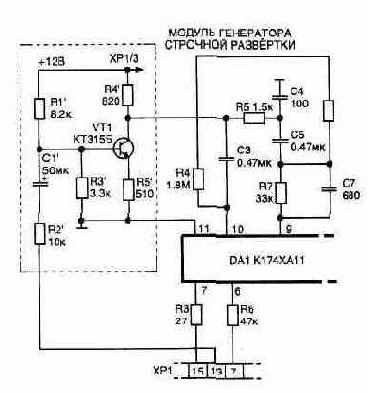

Pис. 4.30. Выполняемая доработка на плате модуля строчной развертки
Для нормальной регулировки звука потребуется в модуле МСН-405 заменить резистор R34 на номинал 1 кОм, а подбором резистора R7 (из блока радиоканала БРК-3-32) настраивается минимальный уровень громкости. Максимальную громкость устанавливаем подстройкой резистором R28 на блоке радиоканала. После получения на экране изображения настраивается модуль цветности (МЦ-31). Комплексная регулировка телевизора проводится в соответствии с рекомендациями, изложенными в литературе. Следует лишь иметь в виду, что выходной каскад будет питаться пониженным напряжением (180 В). Последним этапом настройки является устранение геометрических искажений и центровка растра с помощью соответствующих регуляторов на платах блока разверток. При неустойчивой синхронизации она регулируется штатными элементами на МКР и МГСР соответственно. В указанной литературе методика настройки описана более подробно, но при этом необходимо учитывать состав данного телевизора.
Микрофонный усилитель
Схема микрофонного усилителя, рис. 4.27, отличается от аналогичных, опубликованных в литературе, малыми габаритами и глубокой автоматической регулировкой усиления (АРУ). Это позволяет использовать ее в составе радиостанции или кассетного магнитофона. Все устройство выполнено на одной микросхеме, имеющей в своем корпусе четыре универсальных операционных усилителя.
На элементе микросхемы DA1.1 собран неинвертирующий предварительный усилитель сигнала с микрофона. Это необходимо для эффективной работы автоматической регулировки усиления и снижения уровня шумов. Регулировка коэффициента передачи сигнала между каскадами осуществляется за счет изменения внутреннего сопротивления открытого транзистора VT1, включенного в делитель напряжения, образованный совместно с резистором R5. В исходном состоянии (при низком уровне входного сигнала) VT1 заперт и на прохождение сигнала влияния не оказывает.
Второй каскад усилителя собран на элементе DA1.2. Полоса усиливаемых частот от 50 Гц до 50 кГц. Номинальное выходное напряжение 200 мВ. Элемент DA1.3 является повторителем сигнала, что улучшает согласование схемы с нагрузкой.

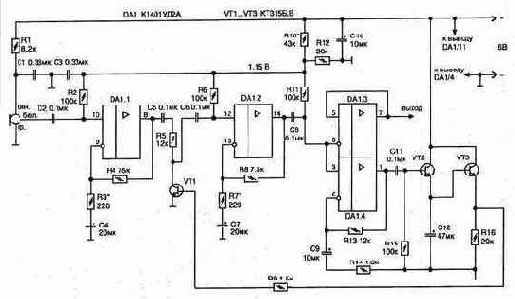

Pис. 4.27. Электрическая схема микрофонного усилителя
Для работы системы АРУ используется усилитель на DA1.3 и детектор уровня сигнала на транзисторах VT2, VT3. Время восстановления схемы (инерционность) задается конденсатором С12. При изменении входного напряжения на 50 дБ — выходное меняется не более чем в 2 раза.
В схеме применены полярные конденсаторы типа К50-16, остальные К10-17; резисторы МЛТ.
При правильной сборке схема будет работать сразу, но элементы, отмеченные звездочкой "*", могут потребовать подбора. Так, изменением величины резистора R10 необходимо добиться в точке делителя, указанной на схеме, напряжения 1,15 В. Это напряжение подается на входы усилителей и обеспечивает начальное смещение для работы микросхем на линейном участке характеристики. В этом случае, при перегрузке, ограничение сигнала будет симметричным. От номиналов резисторов R3 и R7 зависит коэффициент усиления каскадов.
Прерыватель тока
Иногда в конструкциях (от игрушек до сигнализации) требуется прерывистая работа индикаторов, сирены или аварийной мигалки. Это необходимо, чтобы обеспечить экономичность работы, т. к. значительно снижает потребляемую энергию, что особенно важно, если источником питания является батарея или аккумулятор, например в автомобиле.
Обычно такие устройства, для получения малых габаритов, выполняют на КМОП микросхеме (генератор импульсов) и Транзисторе (усилитель тока). Схема получится проще, если собрать генератор на электронных переключателях К561КТЗ, рис. 4.6. Они так же, как и все микросхемы КМОП серии, работают в режиме микротоков, но могут коммутировать ток до 200 мА, а большое входное сопротивление управляющих входов позволяет не использовать электролитические конденсаторы, что повышает надежность устройства. Если требуется включать нагрузку с большим потребляемым током, вместо светодиодов устанавливается реле К1, рис. 4.7.
На элементах микросхемы D1.1 и D1.2 собран генератор импульсов с периодом 3 с (длительность около 1 с), a D1.3, D1.4 используются как коммутаторы тока через светодиоды. Электронные ключи замыкаются при появлении на управляющем входе лог. "1". Период и длительность импульсов можно легко установить любую с помощью резисторов R1, R2 (или С1) соответственно.

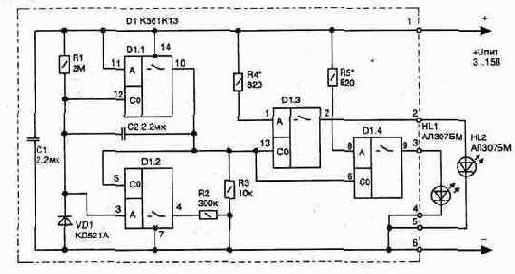

Pис. 4.6. Электрическая схема прерывателя
Рис. 4.7. Подключение реле для коммутации мощной нагрузки
Схема может работать от источника питания с напряжением от 3 до 15 В. При этом яркость свечения светодиодов зависит от номиналов резисторов R4 и R5. Светодиоды и резисторы подойдут любого типа. Конденсаторы применены типа К10-17. Если использовать реле, то вместо соответствующего резистора на входе ключа ставится перемычка, а напряжение питания схемы должно соответ ствовать рабочему для реле, но не более 15В, так как для микросхемы это напряжение является максимально допустимым.
Топология односторонней печатной платы и расположение на ней элементов приведены на рис. 4.8 (извилистой тонкой линией показана необходимая объемная перемычка).

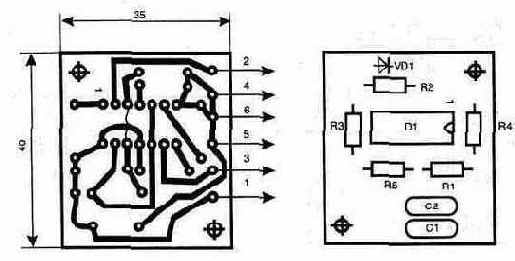

Pис. 4.8. Топология печатной платы и расположение элементов
Простой металлоискатель
При ремонтных работах, когда в квартире приходится сверлить стены, есть вероятность наткнуться на металлическую арматуру, трубы или проводку. Чтобы этого не случилось, удобно воспользоваться металлоискателем для точного определения их места. Устройство позволяет на расстоянии до 20 см обнаруживать любой металлический предмет. Дальность обнаружения зависит только от площади металлического предмета. Для тех, кому этого расстояния недостаточно, например искателям кладов, можно порекомендовать увеличить размеры рамки (что должно увеличить и глубину обнаружения).

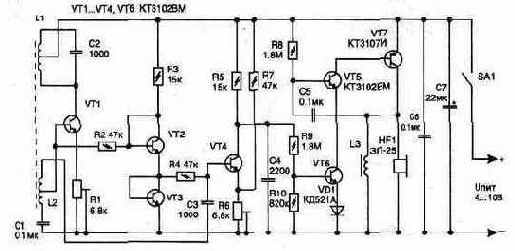

Рис. 4.3. Электрическая схема металлопскателя
Электрическая схема, рис. 4.3, собрана на транзисторах, работающих в режиме микротоков, и состоит из ВЧ генератора (100 кГц) на VT1, который настраивается резистором R1 на максимальную чувствительность к металлическим предметам. В качестве катушек L1 и L2 используются две рамки, рис. 4.4. Транзисторы VT2, VT3 включены как диоды и обеспечивают стабилизацию режимов автогенератора — VT1 и активного детектора на VT4 при изменении напряжения питания и температуры. Резистор R6 устанавливает чувствительность металлоискателя. На транзисторах VT5 и VT7 собран звуковой автогенератор, который включается транзистором VT6. Для того чтобы обеспечить громкий звук пьезоизлучателя HF1, параллельно включена катушка L3, что увеличивает напряжение на пьезоизлучателе за счет резонанса между внутренней емкостью HF1 и индуктивностью L3.
При попадании в поле катушек L1-L2 металлического предмета частота генератора меняется, что приводит к уменьшению амплитуды напряжения на входе детектора (VT4) — он запирается, а транзистор VT6 откроется, что разрешает работу звукового генератора.

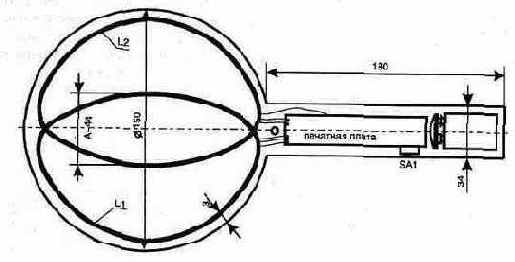

Рис. 4.4. Расположение катушек L1, L2 и вид конструкции металлоискателя

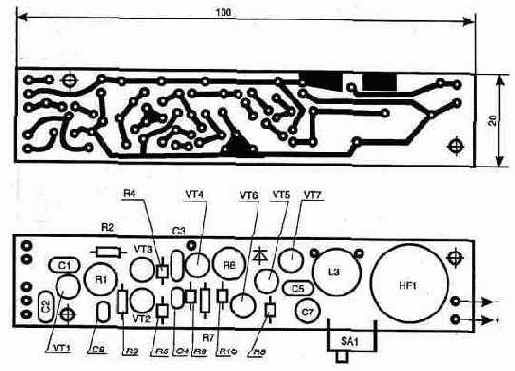

Рис. 4.5. Топология печатной платы и расположение элементов
шает работу звукового генератора. Данная схема по сравнению с аналогичными устройствами, использующими принцип биений частот, обеспечивает большую чувствительность и проще в изготовлении.
В качестве источника питания применена батарея типа "Корунд" или "Крона" (9 В), но может использоваться и любой стационарный источнике напряжением 6...10 В. Ток потребления в дежурном режиме не более 1,5 мА, при работе звукового сигнала — 7 мА.
Все элементы схемы размещены на печатной плате из одностороннего стеклотекстолита, рис. 4.5. Корпус для рамки выполняется из любых диэлектрических материалов, например склеивается из оргстекла. Катушки L1 и L2 одинаковые и содержат по 40+40 витков провода ПЭЛ диаметром 0,25 мм (периметр катушек 340 мм); L3 наматывается на двух склеенных вместе ферритовых кольцах типоразмера К10х6х3 мм марки 400...1000НМ — 250...300 витков провода ПЭЛ диаметром 0,1 мм.
Подстроенные резисторы R1 и R6 типа СП5-16В, остальные могут быть любыми малогабаритными. Конденсаторы применены: С7 — типа К50-35 на 16В, остальные типа К10-17. Диод VD1 можно заменить любым импульсным. Микровыключатель SA1 типа ПД-9-2.
При настройке устройства, если не удается получить генерации на VT1 с помощью регулировки резистором R1 (контролировать осциллографом напряжение на этом резисторе), потребуется изменить фазу подключения выводов катушки L1. При регулировке схемы на максимальную чувствительность к металлическим предметам может потребоваться изменить расстояние перекрытия катушек А (рис. 4.4), после чего рамки катушек фиксируются клеем.
Сетевой сигнализатор
Уходя из квартиры, нужно не забыть выключить свет и бытовые приборы. Предлагаемое устройство сигнализатора напомнит об этом.
Данный блок является индикатором наличия тока в цепи и может быть установлен в квартире вблизи сетевого распределительного щитка (рис. 4.24), а диод размещается на видном месте около входной двери. Светодиод будет све титься только в том случае, если в сетевой цепи протекает ток. Как правило, в современных квартирах имеется не менее двух сетевых контуров подводки напряжения. По одной цепи подключены все розетки, а второй контур используется для подачи напряжения на освещение (через соответствующие включатели). Несложно установить такие схемы индикаторов по каждой из цепей. Для питания холодильника потребуется проложить отдельные провода от щитка, где индикатор тока в цепи не нужен.

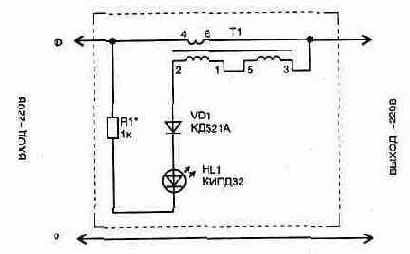

Рис. 4.24. Индикатор тока в цепи
Приведенная схема индикатора имеет порог чувствительности к мощности подключенной нагрузки примерно 40 Вт. В этом случае работа бытовых радиоприборов в дежурном режиме, таких, как телевизор, видеомагнитофон, часов и др., не вызовет свечения индикатора.
Для изготовления токового трансформатора Т1 взят унифицированный телефонный трансформатор, с каркаса которого снимается верхняя обмотка и на ее месте (4-6) наматываются витки до заполнения свободного места проводом ПЭЛ-2 диаметром 1 мм. В этом случае Т1 позволяет попускать через себя ток до 15 А (мощность 3 кВт).
Светодиод HL1 подойдет любой, с малым потребляемым током при свечении, например из серии КИПД.
Схема в дежурном режиме не потребляет энергии и абсолютно безопасна в работе и удобна в подключении.
Широкодиапазонный таймер
В литературе публиковалось много схем простых электронных таймеров. Такие схемы, как правило, имеют дискретное переключение временных интервалов в очень ограниченном диапазоне. При этом некоторые положения переключателя не используются, а временных интервалов, наиболее часто необходимых, нет, или же они устанавливаются с невысокой точностью (что характерно для схем, использующих процесс заряда конденсатора).
Приведенная на рис 4.9 схема таймера позволяет устранить все перечисленные недостатки и обеспечивает возможность устанавливать десять любых фиксированных временных интервалов в диапазоне от 3 с до 16659 мин. Количество временных интервалов легко может быть увеличено, если применить микропереключатель SA2 на большее число положений. Переключатель SA1 устанавливает диапазон отсчета временного интервала: минуты (М) или секунды (С).
Устройство собрано на трех КМОП микросхемах, что обеспечивает малое потребление тока (0,25 мА) и позволяет использовать автономное питание от аккумуляторов напряжением от 5 до 12 В (применены четыре элемента Д-0.26Д).
Таймер, кроме звуковой сигнализации, может работать совместно со стационарным бестрансформаторным блоком питания (рис. 4.10), что позволяет управлять включением мощной нагрузки (до 2 кВт, например обогревателя) на необходимый интервал. При этом от стационарного блока происходит также подзаряд аккумуляторов.

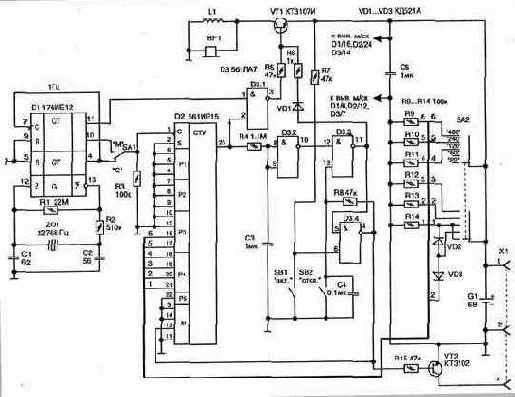

Pис. 4.9. Электрическая схема таймера
Схема устройства состоит из задающего генератора минутных (секундных) импульсов на микросхеме D1, счетчика с изменяемым коэффициентом деления D2 и RS-триггера, собранного на логических элементах D3.2...D3.4.

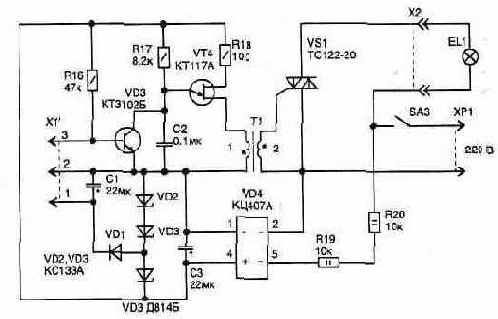

Pис. 4.10. Сетевой источник питания таймера с электронным
включением нагрузки
Звуковым излучателем является пьезозвонок ЗП-25 (ЗП-18), включенный параллельно с катушкой L1. Катушка позволяет за счет резонансных колебаний в контуре между емкостью излучателя и индуктивностью L1 значительно повысить громкость звука.
При использовании микросхемы D1 совместно с кварцем отпадает необходимость в точной настройке задающего генератора.
Включение таймера производится кнопкой SB1 при предварительной установке нужного временного интервала переключателями SA1 и SA2. Кнопка SB2 служит для отмены отсчета временного интервала.
В исходном состоянии на выводах D3/11 лог. "1", D3/4 — "0". Нулевое со стояние на входах М счетчика запрещает его работу в режиме счета (производится только запись установленного коэффициента деления). При включении таймера (SB1) триггер переключится (D3/4 — "1"), и начинает работать счетчик D2. Через интервал времени, заданный двоичным кодом на входах, на выходе D2/23 появится лог. "1". Этот сигнал разрешает прохождение звуковой частоты от D1/11 через D3.1 на базу VT1 и HL1.
Длительность работы звукового сигнала зависит от постоянной времени цепи заряда R4-C3. Как только напряжение на СЗ достигнет порога срабатывания элемента D3.2, триггер вернется в исходное состояние. При этом запирающее напряжение через диод VD2 и резистор R6 поступает на базу VT1.
Правила установки любого коэффициента деления для счетчика 561ИЕ15 подробно описаны в разделе 1. Так, например, для коэффициента деления N=480 (P1=P2=P5=0):
N=M(1000Р1 +100Р2+10РЗ+Р4)+Р5=10(10х4+8)=480
На схеме показаны положения перемычек переключателя SA2 для коэффициентов деления 480, 240, 120, 60, 20. В зависимости от положения SA1 на вход D2/1 будут поступать секундные или минутные импульсы. При этом выдерживаются интервалы, соответствующие 8 мин (ч), 4 мин (ч), 2 мин (ч), 1 мин (ч) и 20 с (20 мин). Одни и те же интервалы можно получить в зависимости от выбора М, разной комбинацией сигналов на входах Р1...Р5 счетчика.
При подключенном таймере к стационарному источнику питания транзистор VT2, совместно с VT3 и VT4, управляет симисторным коммутатором VS1. Включение нагрузки производится кнопкой SB1, а выключение выполняется автоматически, через заданный интервал, или кнопкой SB2 в любое время.
В схемах использованы резисторы С2-23, конденсаторы С1, С2 типа К10-17, СЗ...С5 — КМ-6. Номиналы могут отличаться от указанных на 20%.
Диоды VD1.. VD3 подойдут любые импульсные. Транзистор КТ3107 можно заменить на КТ361 Г. Симистор VS1 может применяться на меньший или больший рабочий ток, а также подойдет оптронный симистор ТС0142-50-6, включенный аналогично приведенной на рис. 4.11 схеме. Симистор устанавливается на радиатор.
Переключатель SA1 типа ПД9-2, SA2 — ПР2-5П2НВ, кнопки SB1, SB2 — любые малогабаритные (их легко можно сделать самостоятельно из пружинящих контактов разобранного реле). Микросхемы 561-й серии заменяются на 564-ю.
Катушку L1 можно взять от неисправных электронных часов или изготовить, намотав на двух склеенных ферритовых (600...1000НМ) кольцах типоразмера К10х6х3 мм примерно 250...300 витков проводом ПЭЛШО диаметром 0,1 мм. Импульсный трансформатор Т1 наматывается проводом ПЭЛШО диаметром 0,18 мм на ферритовом кольце К20х12х6 мм — 2000...4000НМ1 и содержит в обмотке 1 — 80 витков, 2 — 60 витков. Перед намоткой острые грани сердечника нужно закруглить надфилем, иначе они могут прорезать провод. После намотки и пропитки катушки лаком или парафином необходимо убедиться в отсутствии утечки (сопротивления) между обмотками.
При правильной сборке и исправных деталях настройка таймера не требуется. Проверку работоспособности устройства удобнее начинать с минимальных временных интервалов (положение переключателя SA1 — "С"). Настройка блока питания и электронного коммутатора заключается в подборе номинала резистора R17 на максимум напряжения в нагрузке (выполняется при отключенном резисторе R16). Если не удается получить максимальное выходное напряжение, то потребуется поменять фазировку одной из обмоток Т1.
Данное устройство имеет один недостаток: требуется заранее установить временной интервал, так как для его записи в регистры счетчика требуется три такта входных импульсов. Как правило, приходится редко изменять установленный интервал и это незаметно.
Ступенчатое включение мощной нагрузки
Устройство предназначено для постепенной подачи сетевого напряжения в активную нагрузку.
Из опыта известно, что наиболее часто мощные лампы и нагреватели выходят из строя в момент включения. Это связано с тем, что нагревательная нить лампы в холодном состоянии имеет сопротивление более чем в 10 раз меньшее, чем при прогреве. Из-за чего возможен бросок тока при подаче напряжения. Если же включение случайно попало на момент действия в сети максимальной амплитуды напряжения, возникает импульсная перегрузка.
Приведенная на рис. 4.11 схема облегчает режим работы нагрузки, снижая броски тока за счет постепенного (в течение 4 с) увеличения амплитуды подаваемого напряжения. Это позволяет значительно продлить жизнь ламп, кроме того, снижается уровень сетевых помех в момент включения. Электрическая схема работает следующим образом. Электронным симисторным коммутатором VS1 управляет генератор на однопереходном транзисторе VT1.

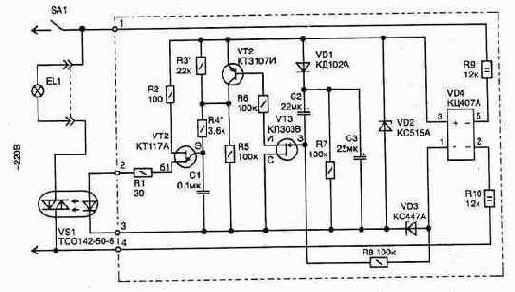

Рис. 4.11. Электрическая схема
Генератор синхронизирован с частотой сети, так как он питается пульсирующим напряжением, рис. 4.12. В зависимости от величины резисторов R3 и R4 время заряда С1 может меняться, т. е. меняется угол открывания оптронного симистора. Как только напряжение на конденсаторе достигнет порога открывания VT1, С1 быстро разрядится через ограничительный резистор R1 и светодиод оптрона.

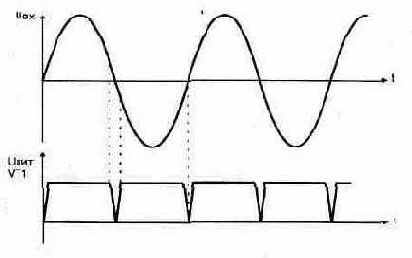

Pис. 4.12. Форма напряжения
Для открывания симистора при любой окружающей температуре, через светодиод должен проходить ток не менее 80...100 мА. Использование однопереходного транзистора позволяет иметь источник питания схемы управления небольшой мощности, так как необходимая для открывания симистора энергия накапливается на конденсаторе С1 и отдается в течение короткого импульса.
При включении, в начальный момент, транзистор VT2 заперт (примерно в течение 4 с), так же, как и VT3. От номинала резистора R3 зависит, какое минимальное начальное напряжение будет подано в нагрузку А1. Как только С2 зарядится, появится ток через VT3, что приведет к открыванию VT2, — резистор R3 будет закорочен переходом эмиттер-коллектор транзистора. Это уменьшит время заряда С1, т. е. транзистор VT1 сформирует импульс для открывания VS1 раньше. Номинал резистора R4 подбираем так, чтобы при этом было максимальное напряжение в нагрузке.
Так как в схеме облегчается режим работы симистора VS1, устройство позволяет коммутировать суммарную мощность нагрузки до 10000 Вт.
В схеме применены резисторы МЛТ, а конденсаторы С1 — К73-9, С2, СЗ — К52-1Б на 63 В. Оптронный коммутатор устанавливается на радиатор (при использовании схемы с нагрузкой до 500...1000 Вт в нем нет необходимости).
Топология печатной платы приведена на рис. 4.13.

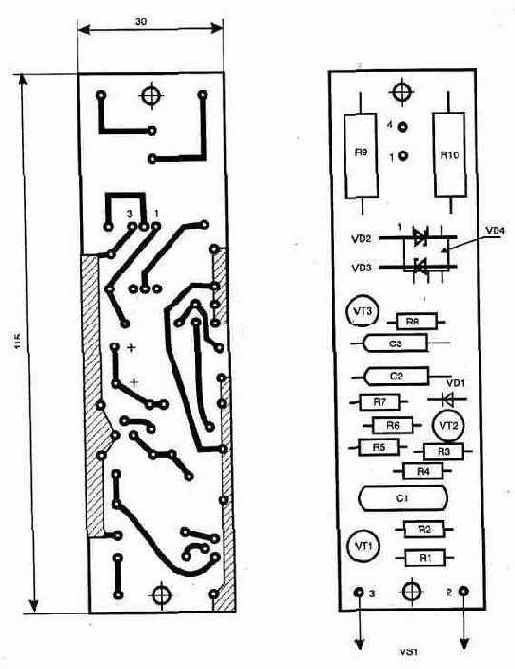

Рис. 4.13. Топология печатной платы и расположение элементов
Управление освещением с любого пульта ДУ
В продаже уже появились импортные устройства аналогичного назначения, но по достаточно высокой цене. Такое приспособление при желании несложно сделать самостоятельно, причем без больших материальных затрат.
Привычной частью современного телевизора или музыкального центра является пульт дистанционного управления (ДУ) на ИК-лучах. Таким пультом можно также управлять и освещением с помощью небольшой приставки. При этом нажимается одна из кнопок (редко используемых). Предлагаемое устройство позволяет с любого пульта ДУ на расстоянии до 5 м включать и выключать нагрузку, например освещение.
Обычно для управления работой телевизора приходится держать нажатой кнопку пульта не более 1 с. Предлагаемое устройство выполняет переключение нагрузки, если кнопка на пульте нажата в течение времени более 2 с. Этот алгоритм выделения команды для управления переключением позволяет значительно упростить электрическую схему.

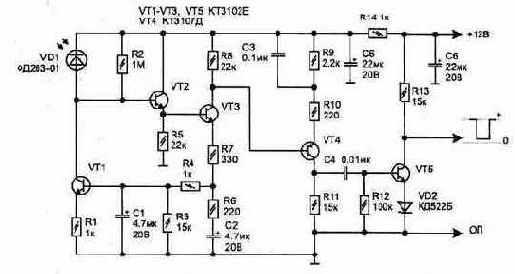

Рис. 4.14. Приемник ПК-импульсов
Устройство состоит из приемника ИК-импульсов, рис. 4.14, и блока управления, рис. 4.15. В качестве приемника можно взять любую из типовых схем, применяемых в телевизорах для ДУ. Узел управления собран на трех КМОП микросхемах и состоит из формирователя широких импульсов (D1.1), селектора двухсекундного временного интервала (D1.2) и двоичных счетчиков на элементах триггеров D2...D3. Кнопки SB1 и SB2 позволяют включать и выключать нагрузку без пульта ДУ.
Индикатором срабатывания последнего триггера (D3.2) является свечение светодиода HL1. Оптронный ключ VS1 обеспечивает электрическую развязку блока управления от сети 220 В, что позволяет получить хорошую устойчивость схемы к помехам.

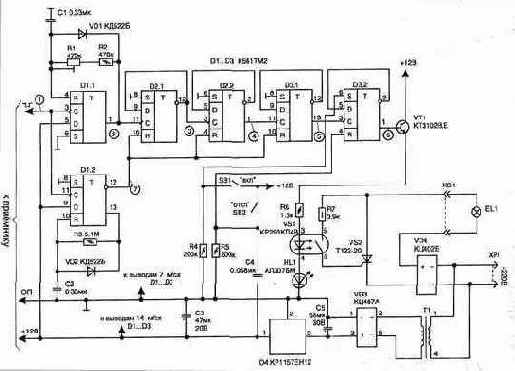

Рис. 4.15. Схема узла управления
Вместо оптрона оконечный каскад управления лампой можно выполнять на обычном симисторе по схеме, показанной на рис. 4.16.

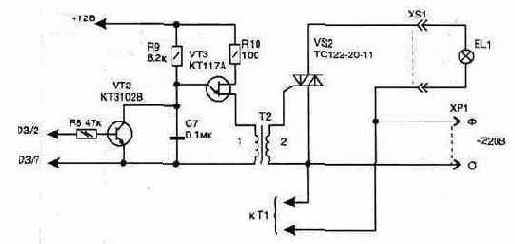

Рис. 4.16. Схема подключения симистора
На рис. 4.17 приведены диаграммы напряжений в контрольных точках, поясняющие работу блока управления. В начальный момент подачи питания на схему, цепь из элементов C4-R5 обеспечивает установку триггера в D3.2 в исходное состояние (лог. "0" на выходе 1).
При нажатой кнопке на пульте ДУ из приходящих пачек импульсов на входы элементов D1.1 и D1.2 формируются более широкие. Триггер D1.2 через 2 с обеспечивает установку счетчиков D2, D3.1 в исходное состояние (формирует импульс обнуления на выходе D1/12).
Схема устройства не критична к выбору деталей и их номиналы могут отличаться от указанных на 30%. Все постоянные резисторы применены типа МЛТ, подстроенный R1 — типа СП4-1. Неполярные конденсаторы типа К10-17, электролитические СЗ и С5 (для приемника С1, С2 и С5, Сб) типа К53-16. Диоды КД522 можно заменить любыми импульсными. Стабилизатор напряжения D4 (импортный аналог 78L12) заменяется более распространенным из серии КР142ЕН8Б.
Трансформатор Т1 типа ТП112-8-1, но также подойдет любой из тех, что применяется в отечественных телевизорах для питания в дежурном режиме или в игровых приставках типа ДЕНДИ. Необходимое напряжение вторичной обмотки — 15...20 В, и ток — не менее 10 мА.
При подключении вместо оптронного ключа симистора, импульсный трансформатор Т2 выполняется на ферритовом кольце типоразмера К16х10х4 мм марки М4000НМ1 или М2000НМ проводом ПЭЛШО диаметром 0,18 мм и содержит в обмотке 1 — 80 витков, 2 — 60 витков. Перед намоткой острые грани сердечника необходимо закруглить надфилем, иначе они прорежут провод и будет замыкание между обмотками.

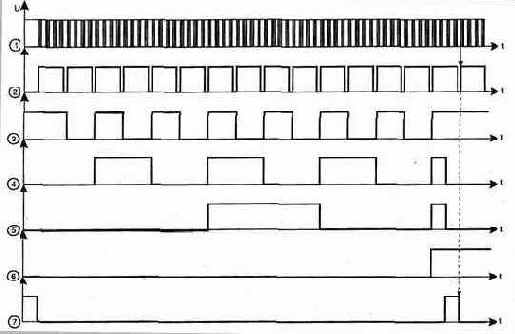

Рис. 4.17. Диаграмма напряжений
Конструктивно все устройство собрано в корпусе с размерами 110х88х44 мм. Печатная плата приемника ИК-импульсов, рис. 4.18, помещается в экран из медной фольги, что необходимо для исключения влияния помех. Для монтажа схемы блока управления использована универсальная макетная плата, а соединения выполнялись проводами.

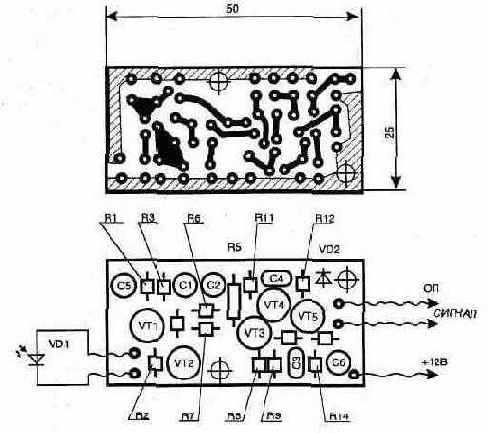

Рис. 4.18. Печатная плата схемы приемника ИК-импульсов
Приставка проверена в работе с пультами ДУ от импортных телевизоров разных фирм — АКА1, SAMSUNG, PANASONIC. Но так как у каждого пульта свое соотношение между длительностью кодовой посылки и интервалом, для четкого срабатывания переключения может потребоваться подстройка схемы резистором R1 (или подбора номинала конденсатора С1).
Защита радиоаппаратуры от повышенного напряжения в сети
Повышенное напряжение в сети может появиться в результате аварии. Особенно эта проблема актуальна в сельской местности или на даче, где такие явления не редки. Это связано с тем, что подходящие сетевые провода имеют открытую (воздушную) проводку и возможен их обрыв с замыканием.
Большая часть современной радиоаппаратуры имеет импульсные источники питания, которые в случае перегрузки выходят из строя. Постоянно контролировать сетевое напряжение неудобно, да и не эффективно. Ведь перегрузка при работающей радиоаппаратуре может произойти в любой момент времени. Предлагаемое устройство позволяет предотвратить повреждение электроприборов и радиоаппаратуры от повышенного напряжения.
Простейший вариант защиты аппаратуры от перегрузки можно выполнить, используя специальный разрядник, включенный после входных предохранителей. Он имеет такую характеристику, что пробой газа внутри корпуса происходит при превышении действующего напряжении выше 270 В. Сработавший разрядник имеет очень малое внутреннее сопротивление и закорачивает сетевую цепь. В этом случае просто перегорят плавкие вставки (или сработает защитный электромеханический автомат), что прервет подачу напряжения на все включенные бытовые устройства.
Основными недостатками разрядника является его дефицитность и нерегулируемый порог срабатывания.
Рис. 4.25. Электрическая схема защитного устройства
Приведенная схема, рис. 4.25, аналогична по принципу работы разряднику. Только вместо него использован более доступный электронный коммутатор — симистор. При этом порог открывания VS1 можно установить с помощью резистора R4 на уровне 260 В (действующее значение). Конденсатор С1 устраняет срабатывание схемы от кратковременных помех (выбросов). Устанавливать светодиод HL1 не обязательно, но его удобно иметь при настройке, когда управление симистором можно временно отключить.
Проверить работоспособность устройства и установить порог срабатывания защиты можно при помощи ЛАТРа (установив предохранители FU1 на небольшой ток — 1 ...2 А). В ждущем режиме схема потребляет ток не более 3 мА.

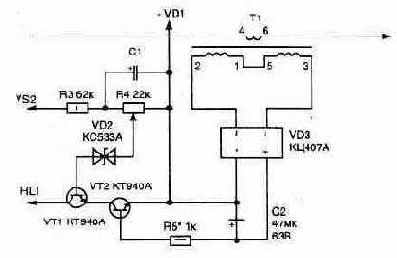

Pис. 4.26. Доработка схемы защитного устройства
Защитное устройство можно сделать более "умным", если дополнить его схемой, реагирующей на ток в цепи, рис. 4.26. (Работа ее описана в предыдущей статье, где также приведена методика изготовления токового трансформатора.) При этом устройство будет срабатывать только в том случае, если к сети подключены потребители энергии.
Зависимое включение двух разных устройств
Некоторые из электро- и радиоприборов работают совместно. Например, при использовании активной телевизионной антенны было бы удобно, если блок питания антенного усилителя сам включался при включении телевизора и автоматически выключался при его отключении. Это избавляет от необходимости следить за состоянием вспомогательных устройств (ведомого) при включении главного (ведущего). Удобно также иметь вечером небольшую фоновую подсветку за телевизором — это меньше утомляет зрение при длительном просмотре телепередач.
Данную задачу выполняет приведенная на рис. 4.22 схема. При появлении тока через нагрузку, подключенную к гнездам XS1, напряжение, снимаемое с автотрансформатора Т1, выпрямляется диодами VD1, VD2 и через резистор R1 подается на управление коммутатором VS1. Оптоэлектронное реле VS1 из серии КР293 (маркировка на корпусе 5П19Т1) позволяет коммутировать любую нагрузку с потребляемым током до 1 А (200 Вт), подключенную к гнездам XS2. При этом падение напряжения на ключе VS1 не превышает 2 В.

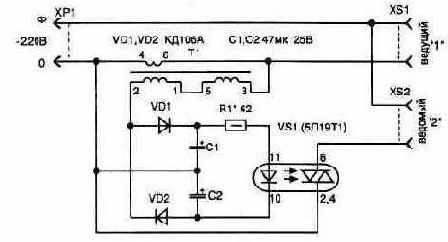

Рис. 4.22. Электрическая схема приставки
В данной схеме имеется возможность дистанционного управления включением устройств, если главное (например телевизор) имеет такую возможность (в дежурном режиме телевизор потребляет маленький ток, что недостаточно для включения электронного коммутатора).
Трансформатор Т1 является самодельным и выполнен на основе широко распространенного телефонного (используются в старых моделях телефонных аппаратов). Для этого потребуется снять с него одну верхнюю обмотку и на ее месте расположить 120 витков провода ПЭЛ-2 диаметром 0,5 мм. Остальные обмотки подключаются по схеме повышающего напряжение автотрансформатора. Это увеличивает минимальную чувствительность устройства. Для трансформатора может также использоваться ферритовый магнитопровод М2000НМ1 типоразмера Ш5х5 мм. Чувствительность схемы к минимальному току нагрузки зависит также от числа витков в первичной обмотке (4-6).
В схеме могут применяться любые диоды на ток не менее 100 мА.
Импульсный источник питания на Вт
Электрическая схема однотактного преобразователя приведена на рис. 5.2. Она работает на частоте примерно 50 кГц.
В момент включения питания конденсаторы СЗ...С5 заряжаются через резистор R2. При этом кратковременный импульс напряжения с этого резистора через диод VD5 и резистор R4 поступает на конденсатор С6 и заряжает его. Стабилитрон VD6 ограничивает уровень напряжения для питания микросхемы величиной 5,6 В. Это обеспечивает первоначальный запуск схемы и питание автогенератора. В дальнейшем необходимое питающее напряжение для схемы снимается со вторичной обмотки (2) трансформатора Т2.
На элементах микросхемы D1.1...D1.3 собран задающий генератор импульсов, из которых на конденсаторе С9 образуется пила. Компаратор D2 будет сравнивать напряжение пилы с уровнем напряжения на входе 2. В исходном состоянии компаратор открыт и через резистор R12 и базу транзистора VT3 протекает ток. В этом случае VT3, а значит и VT2, будут открыты. Как только напряжение с обмотки 2 трансформатора Т2 превысит установленный резистором R7 порог, компаратор закроется, что ограничит длительность импульса в первичной обмотке трансформатора. Таким образом обеспечивается стабилизация выходного напряжения при изменении сетевого на входе. Коэффициент стабилизации преобразователя зависит от наклона пилы на конденсаторе С9.
Диаграммы напряжения, показанные на рис. 5.3, поясняют работу схемы. Транзистор VT1 обеспечивает защиту источника питания от перегрузки по току. При его открывании срабатывает блокировка работы компаратора (при лог. "0" на входе D2/6). Сигнал блокировки периодически подается также с выхода генератора. Это исключает нахождение компаратора в открытом состоянии длительное время.
В случае срабатывания защиты, чтобы вернуть схему в рабочее состояние (запустить), потребуется на некоторое время отключить источник питания от сети (конденсаторы СЗ...С5 разрядятся через резистор R1).
В схеме применены детали: резисторы R1 — МЛТ, R2 — С5-5 на 1 Вт, под- строечный R7 — типа СП5-16ВА-0,25 Вт, остальные резисторы могут быть любо го типа; конденсаторы С1, С2 и С10 — типа К42У-2, СЗ...С5 — К50-29 на 450 В, С6, С7 типа К50-35, С8, С9, С11...С13—К10-17, С14, С15—К10-17.
Транзистор VT2 можно заменить на КТ839А.

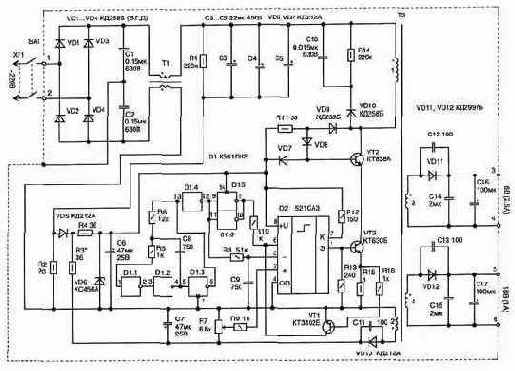

Рис. 5.2. Схема импульсного источника питания на 40 Вт
Дроссель фильтра Т1 выполняется на двух соединенных вместе ферритовых торроидальных сердечниках М2000НМ1 типоразмера К20х10х7,5 мм. Обе обмотки содержат по 40 витков провода ПЭЛ-2 диаметром 0,33 мм (перед на моткой острые края сердечника необходимо закруглить надфилем).

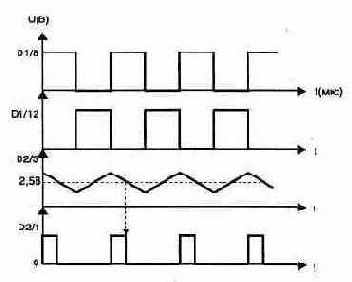

Рис. 5.3. Форма напряжения в контрольных точках схемы
Для изготовления трансформатора Т2 взяты ферритовые (М2000НМ1) чашки типоразмера БЗ0. В центральной части магнитопровод должен иметь за зор примерно 0,2...0,6 мм (чтобы не намагничивался трансформатор при работе). Обмотки содержат: 1—120 витков; 2—7 витков провода ПЭЛ-2 диаметром 0,15 мм; 3 — 8 витков провода диаметром 3х0,33 мм (наматывается тремя про водами одновременно), 4 — 19 витков 0,5 мм.
Транзистор VT2 устанавливается на радиатор, а вся конструкция закрывается сетчатым экраном (для теплоотвода от Т2 и VT2). Экран позволяет снизить уровень излучений и помех при работе источника.
Перед включением трансформатора Т2 необходимо убедиться в работоспособности схемы формирования импульсов на выходе D2/1. Для этого можно временно подать питание 9 В на конденсатор С7 от внешнего источника.
При правильной фазировке подключения обмоток у трансформатора Т2 настройка схемы заключается в установке резистором R7 необходимой величины напряжения во вторичной обмотке и проверки запуска схемы при минимальном питающем напряжении 180 В.
Импульсный преобразователь с В на В Гц
Иногда, при отсутствии сетевой проводки, возникает необходимость питать бытовые электроприборы от бортовой сети автомобиля. В литературе описано немало простейших преобразователей с 12 на 220 В, но работающих на повышенной частоте. Для осветительной лампы или электронной удочки это еще допустимо, но не все бытовые приборы, рассчитанные на частоту сети 50 Гц, могут работать на более высокой частоте. Кроме того, ни одна из опубликованных схем не имеет защиты от перегрузки.
К данному преобразователю могут подключаться любые бытовые приборы мощностью до 100 Вт (при использовании более мощного трансформатора ее можно увеличить).
Предложенная схема преобразователя (рис. 5.4) работает на частоте 50Гц и имеет защиту от перегрузки по току. Кроме того, данный преобразователь дает на выходе форму сигнала, более приближенную к синусу, что снижает уровень высокочастотных гармоник (помех).

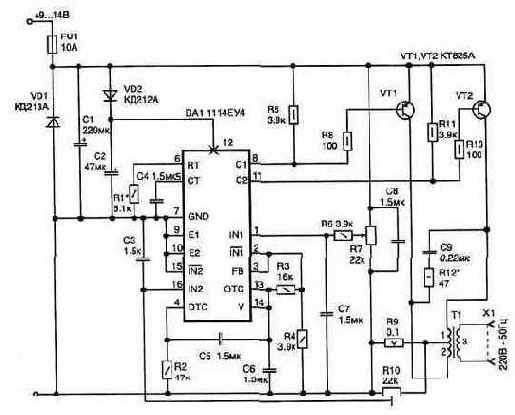

Рис. 5.4. Электрическая схема импульсного преобразователя с 12 В на 220 В 50 Гц
Устройство собрано на специально предназначенной для импульсных источников питания микросхеме 1114ЕУ4 (импортный аналог TL494CN или TL494LN). Это позволяет уменьшить число применяемых деталей и сделать схему довольно простой.
Внутри микросхемы имеется автогенератор со схемой для получения выходных импульсов с широтно-импульсной модуляцией, а также ряд дополнительных узлов, обеспечивающих ее расширенные возможности. Подробно работа микросхемы описана в справочной литературе [Л17].
Выходные ключи микросхемы рассчитаны на ток не более 200 мА, и, чтобы управлять большей мощностью, выходные импульсы поступают на базу ключевых транзисторов VT1, VT2. Диод VD1 предотвращает повреждение схемы при ошибочной полярности подключения питания (перегорит только входной предох ранитель FU1).

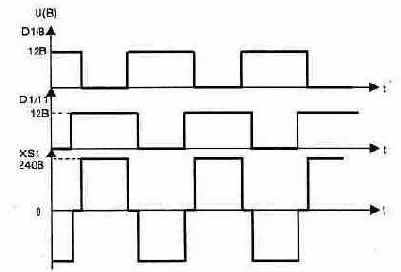

Рис. 5.5. Форма напряжения в контрольных точках
Налаживание устройства начинается при отключенном трансформаторе с установки частоты задающего генератор 100 Гц с помощью времязадающей цепи из резистора R1 и конденсатора С4. Так как микросхема имеет двухтактный выход, выходная частота равна половине частоты автогенератора (50 Гц на выходах DA1/8 и DA1/11).
Резистором R7 настраиваем форму выходных импульсов микросхемы в соответствии с диаграммой, приведенной на рис. 5.5. После этого подключаем трансформатор, и при напряжении питания схемы от 12-вольтового источника резистором R7 выставляется номинальное напряжение во вторичной цепи 220 В (измерять стрелочным измерительным прибором). Это делается при подключенной нагрузке мощностью 25...60 Вт.
Цепь из резистора R12 и конденсатора С9 может потребовать подбора номиналов, для того чтобы убрать выбросы в трансформаторе по фронтам в момент переходных процессов при коммутации тока.
Защита по току на 10 А устанавливается резистором R10. Это позволяет предотвратить повреждение преобразователя в случае перегрузки или короткого замыкания по выходу, так как схема начинает снижать выходное напряжение, переходя в режим стабилизации тока.
Преобразователь не имеет обратной связи по выходному напряжению, так как опыт практической эксплуатации показывает, что оно незначительно меняется при изменении мощности подключенной нагрузки и не выходит за рамки допустимого диапазона 190...240 В.
Рис. 5.6. Электрическая схема защиты импульсного преобразователя
Преобразователь потребляет на холостом ходу не более 1 А, а с нагрузкой — ток увеличивается пропорционально мощности.
Транзисторы устанавливаются на радиатор с площадью поверхности не менее 300 кв. см.
Трансформатор Т1 придется изготовить самостоятельно. Использован магнитопровод типа ПЛМ27х40-73 или аналогичный. Обмотки 1 и 2 содержат по 14 витков провода ПЭЛ-2 диаметром 2 мм; обмотка 3 содержит 700 витков провода диаметром 0,5 мм. Обмотки 1 и 2 должны быть симметричными — это условие легко выполняется при их одновременной намотке (сразу двумя проводами).
В схеме применены детали: конденсаторы С1, С2 типа К52-1, СЗ...С8 — типа К10-17, С9 — К73-17В; постоянные резисторы R9 типа С5-16МВ, R12 — С5-5. а остальные типа МЛТ; подстроечный R7 типа С5-2.
Предохранитель на 10 А можно сделать из медного провода диаметром 0,25 мм, см. табл. 5.1.
В случае перегрузки преобразователя, при срабатывании режима ограничения тока, пониженное напряжение питания допустимо не для всех радиоэлектронных устройств. В этом случае защиту по току можно выполнить с автоматическим полным отключением преобразователя, рис. 5.6. Для этих целей удобно воспользоваться токовым реле К1, группа контактов которого включает тиристор VS1. Такое реле несложно изготовить самостоятельно на основе геркона, а вариант конструкции К1 показан на рис. 2.46. Ток, при котором замыкаются контакты геркона К1.1, настраивается изменением числа витков обмотки (одного слоя вполне хватит).
При срабатывании защиты будет светиться индикатор HL1, а чтобы вернуть схему в рабочее состояние, потребуется отключить на некоторое время питание преобразователя.
Источники питания
В любом радиоэлектронном устройстве имеется источник вторичного электропитания. Он обычно занимает до 30% всего объема радиоаппаратуры, и от его качества и надежности во многом зависят параметры всего устройства. При создании новых устройств не всегда имеется возможность применять унифицированные блоки питания. Специализированный источник питания под конкретное устройство получается, как правило, проще и дешевле.
Схемы источников питания с использованием понижающего напряжения сетевого трансформатора на 50 Гц широко представлены в литературе, и по этой причине в данном разделе рассматриваются только импульсные преобразователи.
В последнее время из-за развития отечественной элементной базы все более широко применяются импульсные источники питания с бестрансформаторным входом. В них выполняется преобразование сетевой энергии во вторичную цепь на более высокой частоте. Частоты преобразования в пределах 20... 150 кГц позволяют получить малогабаритные сетевые блоки питания с отличными удельными массогабаритными показателями.
Приводимые в разделе схемы импульсных источников питания отличаются простотой изготовления, что делает их доступными для повторения в домашних условиях. Они могут применяться для питания различных устройств и схем автоматики, а также в переносных конструкциях, когда необходимо иметь малые габариты и вес источника.
Если вас интересует более подробно принцип работы и теория расчета для различных вариантов построения схем импульсных высокочастотных преобразователей, то рекомендуем познакомиться с соответствующей литературой, например Л14 и Л15.
Изготовление сетевого предохранителя на любой ток
Наибольшее распространение получили плавкие предохранители. Они дешевы и просты в изготовлении и в случае короткого замыкания в сети обеспечивает защиту проводки от возгарания.
Когда перегорает плавкий предохранитель, требуется быстро его заменить. Не всегда имеется запасной предохранитель на нужный ток. Проще всего защитный предохранитель выполнить из провода соответствующего диаметра. Причем диаметр провода для необходимого тока плавления (защиты) можно выбрать из таблицы, где приведены значения для разных металлов. В качестве основания для закрепления (припаивания) плавкой вставки может использоваться каркас перегоревшего.
Пять способов получения нужной температуры паяльника
Многие знают, что для получения качественной пайка при монтаже радиодеталей необходимо, чтобы температура жала паяльника соответствовала рабочей температуре припоя. У разных марок припоя она отличается. Если жало паяльника перегрето, припой будет окисляться и пайка получится недостаточно прочной. Кроме того, в этом случае жало паяльника быстро обгорает и припой вообще перестает на нем держаться. Качественная пайка имеет зеркальный блеск после остывания, и получить ее можно только при определенной температуре. Так, для наиболее распространенной марки припоя ПОС-61 температура пайки 190...260 °С. Рекомендуемая температура пайки микросхем 235±5 °С при продолжительности не более 2 с.
При покупке простейшего дешевого паяльника на сетевое напряжение 220 В, как правило, выясняется, что он перегревается и плохо паяет. Устранить эту проблему можно четырьмя путями.
Простой импульсный блок питания на Вт
Данный источник может применяться для питания любой нагрузки мощностью до 15...20 Вт и имеет меньшие габариты, чем аналогичный, но с понижающим трансформатором, работающим на частоте 50 Гц.
Источник питания выполняется по схеме однотактного импульсного высокочастотного преобразователя, рис. 5.1. На транзисторе собран автогенератор, работающий на частоте 20...40 кГц (зависит от настройки). Частота настраивается емкостью С5. Элементы VD5, VD6 и С6 образуют цепь запуска автогенератора.
Во вторичной цепи после мостового выпрямителя стоит обычный линейный стабилизатор на микросхеме, что позволяет иметь на выходе фиксированное напряжение, независимо от изменения на входе сетевого (187...242 В).
В схеме применены конденсаторы: С1, С2 типа К73-16 на 630 В; СЗ — К50-29 на 440 В; С4 — К73-17В на 400 В; С5 — К10-17; С6 — К53-4А на 16 В; С7 и С8 типа К53-18 на 20 В. Резисторы могут быть любыми. Стабилитрон VD6 можно заменить на КС147А.
Импульсный трансформатор Т1 выполняется на ферритовом сердечнике М2500НМС-2 или М2000НМ9 типоразмера Ш5х5 (сечение магнитопровода в месте расположения катушки 5х5 мм с зазором в центре). Намотка сделана проводом марки ПЭЛ-2. Обмотка 1-2 содержит 600 витков провода диаметром 0,1 мм; 3-4 — 44 витка диаметром 0,25 мм; 5-6 — 10 витков тем же проводом, что и первичная обмотка.

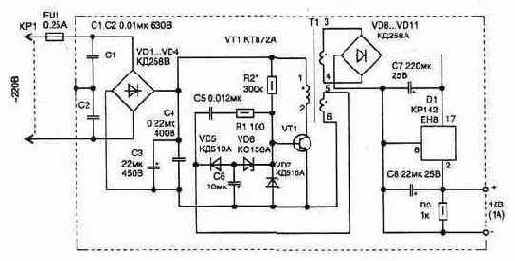

Рис. 5.1. Электрическая схема импульсного блока питания на 15 Вт
В случае необходимости вторичных обмоток может быть несколько (на схеме показана только одна), а для работы автогенератора необходимо соблюдать полярность подключения фазы обмотки 5-6 в соответствии со схемой.
Настройка преобразователя заключается в получении устойчивого возбуждения автогенератора при изменении входного напряжения от 187 до 242 В. Элементы, требующие подбора, отмечены звездочкой "*". Резистор R2 может иметь номинал 150...300 кОм, а конденсатор С5 — 6800...15000 пФ. Для уменьшения габаритов преобразователя в случае меньшей снимаемой во вторичной цепи мощности номиналы электролитических фильтрующих конденсаторов (СЗ, С7 и С8) можно уменьшить. Их величина связана с мощностью нагрузки соотношением:
Р — мощность в цепи нагрузки, Вт;
Um — амплитудное значение выпрямленного напряжения (для действую щего на входе сетевого напряжения 242 В амплитуда составляет 342 В);
Fc — частота сети, для расчета СЗ она берется 50 Гц;
DU — максимальный размах пульсации выпрямленного напряжения, допустимый для применяемого типа конденсатора (берется из справочника: так для К50-29 он составляет 10...14%, [Л16], т. е. 34 В).
Конструкция корпуса устройства должна предусматривать установку транзистора и стабилизатора D1 на радиаторы, а также экранирование всей схемы для снижения уровня излучаемых помех.
Способ й
Если паяльник имеет жало в виде стержня, который фиксируется на корпусе с помощью винта (рис. 5.7), то, регулируя длину погружения стержня в нагреватель, можно легко плавно изменить температуру. Но такую конструкцию крепления жала имеют не все паяльники, и этот метод может оказаться неприемлемым.
Резистором R7 настраиваем форму выходных импульсов микросхемы в соответствии с диаграммой, приведенной на рис. 5.5. После этого подключаем трансформатор, и при напряжении питания схемы от 12-вольтового источника резистором R7 выставляется номинальное напряжение во вторичной цепи 220 В (измерять стрелочным измерительным прибором). Это делается при подключенной нагрузке мощностью 25...60 Вт.
Цепь из резистора R12 и конденсатора С9 может потребовать подбора номиналов, для того чтобы убрать выбросы в трансформаторе по фронтам в момент переходных процессов при коммутации тока.
Защита по току на 10 А устанавливается резистором R10. Это позволяет предотвратить повреждение преобразователя в случае перегрузки или короткого замыкания по выходу, так как схема начинает снижать выходное напряжение, переходя в режим стабилизации тока.
Преобразователь не имеет обратной связи по выходному напряжению, так как опыт практической эксплуатации показывает, что оно незначительно меняется при изменении мощности подключенной нагрузки и не выходит за рамки допустимого диапазона 190...240 В.
Рис. 5.6. Электрическая схема защиты импульсного преобразователя
Преобразователь потребляет на холостом ходу не более 1 А, а с нагрузкой — ток увеличивается пропорционально мощности.
Транзисторы устанавливаются на радиатор с площадью поверхности не менее 300 кв. см.
Трансформатор Т1 придется изготовить самостоятельно. Использован магнитопровод типа ПЛМ27х40-73 или аналогичный. Обмотки 1 и 2 содержат по 14 витков провода ПЭЛ-2 диаметром 2 мм; обмотка 3 содержит 700 витков провода диаметром 0,5 мм. Обмотки 1 и 2 должны быть симметричными — это условие легко выполняется при их одновременной намотке (сразу двумя проводами).
В схеме применены детали: конденсаторы С1, С2 типа К52-1, СЗ...С8 — типа К10-17, С9 — К73-17В; постоянные резисторы R9 типа С5-16МВ, R12 — С5-5. а остальные типа МЛТ; подстроечный R7 типа С5-2.
Предохранитель на 10 А можно сделать из медного провода диаметром 0,25 мм, см. табл. 5.1.
В случае перегрузки преобразователя, при срабатывании режима ограничения тока, пониженное напряжение питания допустимо не для всех радиоэлектронных устройств. В этом случае защиту по току можно выполнить с автоматическим полным отключением преобразователя, рис. 5.6. Для этих целей удобно воспользоваться токовым реле К1, группа контактов которого включает тиристор VS1. Такое реле несложно изготовить самостоятельно на основе геркона, а вариант конструкции К1 показан на рис. 2.46. Ток, при котором замыкаются контакты геркона К1.1, настраивается изменением числа витков обмотки (одного слоя вполне хватит).
При срабатывании защиты будет светиться индикатор HL1, а чтобы вернуть схему в рабочее состояние, потребуется отключить на некоторое время питание преобразователя.
Значения токов плавления для проволоки из разных металлов
| Ток, А | Диаметр провода в мм | Ток, А | Диаметр провода в мм | ||||||
| Медь | Алюмин. | Сталь | Олово | Медь | Алюмин. | Сталь | Олово | ||
| 1 | 0,039 | 0,066 | 0,132 | 0,183 | 60 | 0,82 | 1,0 | 1,8 | 2,8 |
| 2 | 0,069 | 0,104 | 0,189 | 0,285 | 70 | 0,91 | 1,1 | 2,0 | 3,1 |
| 3 | 0,107 | 0,137 | 0,245 | 0,380 | 80 | 1,0 | 1,22 | 2,2 | 3,4 |
| 5 | 0,18 | 0,193 | 0,346 | 0,53 | 90 | 1,08 | 1,32 | 2,38 | 3,65 |
| 7 | 0,203 | 0,250 | 0,45 | 0,66 | 100 | 1,15 | 1,42 | 2,55 | 3,9 |
| 10 | 0,250 | 0,305 | 0,55 | 0,85 | 120 | 1,31 | 1,60 | 2,85 | 4,45 |
| 15 | 0,32 | 0,40 | 0,72 | 1,02 | 160 | 1,57 | 1,94 | 3,2 | 4,9 |
| 20 | 0,39 | 0,485 | 0,87 | 1,33 | 180 | 1,72 | 2,10 | 3,7 | 5,8 |
| 25 | 0,46 | 0,56 | 1,0 | 1,56 | 200 | 1,84 | 2,25 | 4,05 | 6,2 |
| 30 | 0,52 | 0,64 | 1,15 | 1,77 | 225 | 1,99 | 2,45 | 4,4 | 6,75 |
| 35 | 0,58 | 0,70 | 1,26 | 1,95 | 250 | 2,14 | 2,60 | 4,7 | 7,25 |
| 40 | 0,63 | 0,77 | 1,38 | 2,14 | 275 | 2,2 | 2,80 | 5,0 | 7,7 |
| 45 | 0,68 | 0,83 | 1,5 | 2,3 | 300 | 2,4 | 2,95 | 5,3 | 8,2 |
| 50 | 0,73 | 0,89 | 1,6 | 2,45 |
Диодно-транзисторная логика
| Тип | Аналог | |
| SN15830 | МСЗЗО | К194ЛА1 |
| SN15831 | МС331 | К194ТВ1 |
| SN15832 | МС332 | К194ЛА8 |
| SN15846 | МС346 | К194ЛА5 |
| SN15858 | МС358 | К194ЛА10 |
| SN 15862 | МС362 | К194ЛАЗ |
| SN151802 | К194ЛА12 |
Компараторы
| Тип микросхемы и фирма производитель | Аналог | Функциональное назначение |
|||
| Failchild | Motorola | National | Texas ins. | ||
| mA711H | MC1711G | LM1711H | SN72711L | K521CA1 | сдвоен, диф. компаратор |
| mА710Н | MC1710G | LM710H | SN52710L | K521CA2 | однокан. диф. компаратор |
| — | — | LM111H | — | K521CA3 | компаратор напряжения |
| mА709С | МС1711Р | LM711 | SN72711N | K554CA1 | сдвоен, диф. компаратор |
| — | — | LM211N | — | К554САЗБ | ——//—— |
| — | — | LM119 | — | KP597CA3 | два компаратора |
| — | — | LM139 | — | K1401CA1 | четерехкан. компар.напряж. |
| — | — | LM2901 | — | K1401CA2 | четырехкан. компар.напряж. |
| — | — | LM393 | — | К1401САЗ | двухкан. |
| Тип микросхемы | Аналог | Функциональное назначение | |
| MAL319 | — | К521СА6 | сдвоенный компаратор |
| NE527N | SE527K | КР521СА4 | быстродействующий стробируемый компаратор |
| NE527H | — | К521СА401 | ——//—— |
| SE527 | АМ653 | К544СА4 | быстродействующий стробируемый компаратор |
| — — |
АМ685М АМ685 |
КМ597СА1 КР597СА1 |
быстродействующий комп., стробир. ЭСЛ-выход
——//—— |
| — — |
АМ686М AM 686 |
КМ597СА2 КР597СА2 |
быстродействующий комп., стробир. I I J 1-выход
——//—— |
| —
LM119 — |
1СВ8001С
1СВ8001 |
КМ597САЗ
KP597CA3 |
сдвоен, мапомощ. комп. с ТТЛ или «МОП-выход
——//—— |
Корпус:
D — керамический D1L;
Е — пластмассовый DIL;
ЕМ — модифицированный пластмассовый DIL с теплорастекателем;
F — керамический DIL;
J — трехслойный керамический кристаллодержатель;
К — плоский керамический;
Р — пластмассовый DIL с теплорастекателем.
D — керамический DIL с паяной крышкой;
F — плоский;
J — широкий керамический DIL;
JS — керамический DIL;
N — широкий пластмассовый DIL;
NS — пластмассовый DIL;
Т — керамический DIL с паяной крышкой.
| Цифровые микросхемы ТТЛ серии имеют отечественные аналоги соответственно по сериям: | |
| SN54xxx | — К133... |
| SN74xxx(N) SN54Hxx |
— К155... — К130... |
| SN74Hxx | — К131... |
| SN74HCxx | — К1533... |
| SN74Sxx | — К531... |
| SN54SXX | — К530... |
| SN54LSxx | — К533... |
| SN74LSXX | — К555... |
| SN74Lxx | — К158... |
| SN74Fxx | — К1531... |
| SN74ALSxx | — КР1533... |
| Микросхемы МОП и КМОП серий имеют замену: | |
| SN74ACxx | — КР1554... |
| CD4xxx CD4xxxA CD4xxxB |
— К176... — К561... — КР1561... |
| МС14ххх МС14хххВ |
— К561... — КР1561... |
| ММ54НСхх | — К1564... |
где: х — может стоять любое цифровое значение серийного номера.
D — керамический герметизированный DIL;
Е — пластмассовый транзистороподобный;
F — плоский герметизированный;
Н — металлический транзистороподобный;
J — металлический для больших мощностей типа ТО-60;
К — металлический для больших мощностей типа ТО-3;
Р — пластмассовый формованный DIL;
R — 8-выводной керамический герметизированный мини-DIL;
Т—8-выводной литой пластмассовый DIL;
U — типа ТО-220 для больших мощностей;
W — пластмассовый типа ТО-92.
Модификация:
А — модифицированная версия ИС, полностью заменяющая прототип;
В — модифицированная версия ИС, полностью заменяющая версию А;
С — модифицированная версия.
Операционные усилители
| Тип микросхемы и фирма изготовитель | Аналог | Функциональное назначение |
|||
| Fairchild | Motorola | National | Texas ins. | ||
| mA709CH | MC1709G | LM 17091- | SN72710L | К153УД1АБ | операционный усил |
| mA101H | MLM101G | LM101H | SN52101L | К153УД2 | операционный усил |
| mA709H | MC1709G | — | SN72709L | К153УДЗ | операционный усил. |
| — | — | LM735 | — | К153УД4 | микромощный оп. ус |
| mA725C mA725H |
— | — | — | К153УД5А.Б К153УД501 |
прецизионный опер. усил. |
| — | — | LM301A LM201Ah |
К153УД6 К153УЛ601 |
операционный усил. | |
| mA702 mA702C |
— | — | — | К140УД1А,Б КР140УД1А,В |
операционный усил. |
| — | MC1456C MC1456G |
— | SN72770 | К140УД6 КР140УД608 |
операционный усил. операционный усил. |
| mA741H | MC1741G | LM741H | SN72741 L | К140УД7 | операционный .усил. |
| mA740H | MC1556G | — | -— | К140УД8 | опер. усил. с полевым входом |
| mA709 | — | — | — | КР140УД9 | операционный усил. |
| — | — | LM118 | SN52118 | К140УД10 | высокоточный on. ус. |
| — | — | LM318 | — | К140УД11 | быстродейств. оп. ус. |
| mA776C | MC1776G | — | — | К140УД12 | микромощныи оп. ус. |
| mA108H | — | LM108H | SN52108 | К140УД14 | прецизионный on. ус. |
| — | — | LM308 | — | К140УД1408 | Лрецизионныи оп.ус. |
| — | — | LM741CH | — | К140УД16 | прецизионный оп. ус. |
| mA747CN mA747C |
— | — | — | К140УД20 КР140УД20 |
два опер. усил. |
| — | — | LM301 | — | К157УД2 | два опер. усил. |
| — | MC75110 | — | SN75110N | К170АП1 | два передатчика в линию |
| — | MC75107 | — | SN75107N | К170УП1 | два приемника с пинии |
| mA726 | — | — | — | К516УП1 | диф. парастемп.комп. |
| — | — | LM318 | SN72318 | К538УН1 | мапошумящий УНЧ |
| mA740 | MC1740P | LM740 | SN72740N | К544УД1 | оп. ус. с полев. входом |
| — | — | LM381 | — | К548УН1 | 2 мапошум. предусилитепя |
| mA725B | — | — | — | КР551УД1А.Б | операционный усил. |
| mA739C | — | — | — | КМ551УД2А.Е | мапошумящии оп. ус. |
| mA709 | MC1709P | LM709 | SN72709N | К553УД1 | операционный усил. |
| — | — | -M101AIV | — | К553УД1А | высокоэконом. оп. ус. |
| — | — | LM301AP | К553УД2 | высокоэконом. оп. ус. | |
| mA709 | — | — | — | К533УДЗ | операционный усип. |
| — | — | LM2900 | — | К1401УД1 | четыре опер. усил. |
| — | — | LM324 | — | К 1401 У Д2 | четыре опер. усил. |
| mA747C | — | LM4250 | — | К1407УД2 | прогр. мапошумящии опер. усил. |
| — | — | LM343 | — | К1408УД1 | высоковольтн. опер. усил. |
| Тип микросхемы и фирма производитель | Аналог | Функциональное назначение |
|||
| Разных фирм |
RCA | Analog Devices |
Hitachi | ||
| SFC2741 | — | — | — | КФ140УД7 | операционный усил. |
| ОР07Е | — | — | — | К140УД17А.Б | прецизионный операционный усил. |
| LF355 | — | — | — | К140УД18 | широкополосныи операционный усил. |
| LF356H | К140УД22 | ——//—— | |||
| LF157 | — | — | — | К140УД23 | быстродействующий операционный усил. |
| ICL7650 | — | — | — | К140УД24 | прецизионный операционный усил. |
| — | СА3140 | — | — | К1409УД1 | прецизионный операционный усил. |
| — | — | — | НА2700 | К154УД1А.Б | быстродействующий операционный усил. |
| — | — | — | НА2530 | К154УД2 | быстродействующ ий операционный усил. |
| — | — | AD509 | — | К154УДЗА.Б | быстродействующ ий операционный усил. |
| — | — | — | НА2520 | К154УД4 | быстродействующ ий операционный усил. |
| ТВА931 | — | — | — | КР551УД2А,Б | операционный усил. |
| — | СА3130Е | — | — | К544УД2А.Б | операционный усил. с полевым входом |
| LF357 | - | - | - | КР544УД2А.Б | ——//—— |
| — | — | AD513 | — | К574УД1А—В | операционный усил. с полевым входом |
| TL083 | - | — | — | К574УД2А—В | двухканап. быстр. |

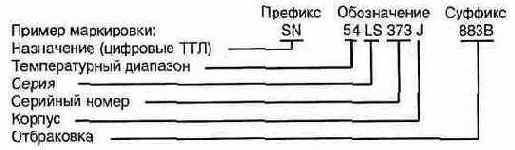

Серия:
LS — с диодами Шотки и пониженной потребляемой мощностью;
S — с диодами Шотки.
Справочная информация
(Замена импортных микросхем отечественными аналогами )
Температурный диапазон:
54 — военный (-55...+125 °С)
74 — коммерческий (О...+70 °С)
С — коммерческий (0...+70°С);
М — военный (-55...+125°С);
V — промышленный (-25...+85°С).
Транзисторная логика на МОП и КМОП структурах
| Тип | Аналог | Назначение элементов |
| CD4000 | К176ЛП4 | два элемента "3или-не" и один элемент "не" |
| CD4001 | К176ЛЕ5 | четыре логических элемента "2ипи-не' |
| CD4001A | К561ЛЕ5 | ——//—— |
| CD4001 В | КР1561Л Е5 | ——//—— |
| CD4002 | К176ЛЕ6 | два логических элемента "4или- не" |
| CD4002A | К561ЛЕ6 | ——//—— |
| CD4002B | КР1561 Л Е6 | |
| CD4003 | К176ТМ1 | два'D" триггера с установкой в"0" |
| CD4005 | К176РМ1 | матрица накопителя ОЗУ на 16 бит |
| CD4006 | К176ИР10 | 18-ти разрядный регистр сдвига |
| CD4007 | К176ЛП1 | элемент логический универсальный |
| CD4008 | К176ИМ1 | 4-х разрядный сумматор |
| CD4008A | К561ИМ1 | ——//—— |
| CD4009 | К176ПУ2 | шесть преобразователей уровня с инверсией |
| CD4010 | К176ПУЗ | шесть преобразователей уровня без инверсии |
| CD4011 | К176ЛА7 | четыре логических элемента "2и-не" |
| CD4011A | К561ЛА7 | ——//—— |
| CD4012 | К176ЛА8 | два логических элемента "4и-не" |
| CD4012A | К561ЛА8 | ——//—— |
| CD4013 | К176ТМ2 | два "D" триггера |
| CD4013A | К561ТМ2 | ——//—— |
| CD4015 | К176ИР2 | два 4-х разрядных сдвигающих регистра |
| CD4015A | К561ИР2 | ——//—— |
| CD4016 | К176КТ1 | четыре двунаправленных переключателя |
| CD4017 | К176ИЕ8 | счетчик-делитель на 10 |
| CD4017A | К561ИЕ8 | ——//—— |
| CD4018A | К561ИР19 | программируемый счетчик |
| CD4019A | К561ЛС2 | четыре логических элемента "и-ил и" |
| CD4020A | К561ИЕ16 | 14-ти разрядный двоичный счетчик |
| CD4021 | нет | 8-ми разрядный статический регистр |
| CD4022A | К561ИЕ9 | счетчик-делитель на 8 |
| CD4023 | К176ЛА9 | три логических элемента "Зи-не" |
| CD4023A | К561ЛА9 | ——//—— |
| CD4023B | КР1561ЛА9 | ——//—— |
| CD4024 | К176ИЕ1 | 6-ти разрядный двоичный счетчик |
| CD4025 | К176ЛЕ10 | три логических элемента "Зили-не" |
| CD4025A | К561ЛЕ10 | ——//—— |
| CD4025B | КР1561ЛЕ10 | ——//—— |
| CD4026 | К176ИЕ4 | счетчик по мод. 10 с дешифр. на 7 сегм. индикатор |
| CD4027 | К176ТВ1 | двa"J-K" триггера |
| CD4027A | К561ТВ1 | ——//—— |
| CD4027B | КР1561ТВ1 | ——//—— |
| CD4028 | К176ИД1 | двоично-десятичный дешифратор |
| CD4028A | К561 ИД 1 | ——//—— |
| CD4029A | К561ИЕ14 | 4-х раз. двоично-десятичный реверсивный счетчик |
| CD4030A | К561ЛП2 | четыре логических элемента " исключающее или" |
| CD4030 | К176ЛП2 | ——//—— |
| CD4031 | К176ИР4 | 64-х разрядный регистр сдвига (не полн. аналог) |
| CD4033 | К176ИЕ5 | 15-ти разрядный двоичный делитель |
| CD4034A | К561ИР6 | 8-ми разрядный регистр сдвига |
| CD4035A | К561ИР9 | 4-х разрядный регистр сдвига |
| CD4040B | КР1561 И Е20 | 12-ти разрядный двоичный счетчик |
| CD4041B | нет | четыре буферных элемента |
| CD4042A | К561ТМЗ | четыре "D" триггера |
| CD4043A | К561ТР2 | четыре "R-S' триггера |
| CD4046B | КР1561ГГ1 | генератор с фазовой автоподстройкой частоты |
| CD4049A | К561ЛН2 | шесть инверторов |
| CD4050A | К561ПУ4 | ш есть преобразователей уровня «МОП-ТТЛ |
| CD4050B | КР1561ПУ4 | ——//—— |
| CD4051A | К561КП2 | аналоговый 8-ми канальный мультиплексор |
| CD4051B | КР1561КП2 | ——//—— |
| CD4052A | К561КП1 | два аналоговых 4-х канальных мультиплексора |
| CD4052B | КР1561КП1 | ——//—— |
| CD4053 | нет | три двухнаправпенных аналоговых переключателя |
| CD4054 | нет | схема упр. жидкокристаллическим индикатором |
| CD4059A | К561ИЕ15 | программируемый счетчик |
| CD4060 | нет | 14-ти разрядный счетчик |
| CD4061 | К176РУ2 | ОЗУ - 256 бит со схемами управления |
| CD4061A | К561РУ2 | ——//—— |
| CD4066A | К561КТЗ | четыре 2-х направленных переключателя |
| CD4066B | КР1561КТЗ | ——//—— |
| CD4067 | нет | 16-ти канальный мультиплексор |
| CD4069 | нет | шесть инверторов |
| CD4070A | К561ЛП2 | четыре логических элемента "или" с исключением |
| CD4070B | КР1561ЛП14 | четыре двухвходовых эпем. "исключающее или" |
| CD4071B | нет | четыре логических элемента "2или" |
| CD4076B | КР1561ИР14 | 4-х разрядный реверсивный сдвигающий регистр |
| CD4081B | КР1561ЛИ2 | четыре логических элемента "2и" |
| CD4093A | К561ТЛ1 | четыре триггера Шмитта с логикой "2и-не" |
| CD4093B | КР1561ТЛ1 | ——//—— |
| CD4094B | КР1561ПР1 | 8-ми разрядный преобразователь уровня |
| CD4095B | нет | "J-K" триггер |
| CD4097B | нет | два 8-ми канал, мультиплексора-демультиплексора |
| CD4098B | КР1561АГ1 | два одновибрагора |
| CD40107B | КР1561ЛА10 | два элемента "2и-не" с открытым выходом |
| CD40115 | К176ИРЗ | 4-х разрядный универсальный регистр |
| CD40161B | КР1561ИЕ21 | 4-х разрядный двоичный счетчик |
| CD4503 | К561ЛНЗ | шесть повторителей |
| CD4510 | нет | 4-х разрядный счетчик |
| CD4520 | К561ИЕ10 | два 4-х разряцных двоичных счетчика |
| CD4585 | К561ИП2 | 4-х разрядная схема сравнения |
| МС14040В | КР1561ИЕ20 | 12-ти разрядный двоичный счетчик |
| МС14053В | КР1561ИЕ22 | счетчик с регистром |
| МС14066В | КР1561КТЗ | четыре 2-х направленных переключателя |
| МС14076В | КР1561ИР14 | 4-х разрядный регистр "D" типа сЗ-мя состоян. |
| МС14094В | КР1561ПР1 | 8-ми разрядный преобр. послед, кода в параллель. |
| МС14161В | КР1561ИЕ21 | 4-х разрядный синхронный двоичный счетчик |
| МС14194В | КР1561ИР15 | 4-х разрядный реверсивный регистр сдвига |
| МС14502А | К561ЛН1 | шесть стробируемых элементов "не" |
| МС14511В | нет | преобразователь двоичного кода в семисегм. |
| МС14512В | КР1561КПЗ | 8-ми канальный мультиплексор |
| МС14516А | К561ИЕ11 | 4-х разрядный двоичный реверсивный счетчик |
| МС14519В | КР1561КП4 | 4-х разрядный селектор |
| МС14520А | К561ИЕ10 | два 4-х разрядных двоичных счетчика |
| МС14520В | КР1561ИЕ10 | ——//—— |
| МС14531 А | К561СА1 | 12-ти разрядная схема сравнения |
| МС14538А | К561ЛНЗ | шесть повторителей с блокировкой |
| МС14554А | К561ИП5 | 2-х разрядный универсальный умножитель |
| МС14555В | КР1561ИД6 | двоичный декодер-демультиплексор |
| МС14556В | КР1561ИД7 | двоичный декодер-демультиплексор |
| МС14580А | К561ИР11 | многоцелевой регистр |
| МС14581А | К561ИПЗ | арифметико-логическое устройство |
| МС14582А | К561ИП4 | схема сквозного переноса |
| МС14585А | К561ИП2 | 4-х разрядная схема сравнения |
Транзисторно-транзисторная логика
| Тип | Аналог | Функциональное назначение |
| SN7400 | К155ЛАЗ | .четыре логических элемента "2и-не" |
| SN7401 | К155ПА8 | четыре элемента "2и-не" соткр. коллект. (I=16 мА) |
| SN7402 | К155ЛЕ1 | четыре логических элемента "2или-не" |
| SN7403 | К155ЛА9 | четыре "2и-не" открытым коллектором (I=48 мА) |
| SN7404 | К155ЛН1 | шесть инверторов |
| SN7405 | К155ЛН2 | шесть инверторов с открытым коллектором |
| SN7406 | К155ЛНЗ | шесть инверторов с открытым коллектором (30 В) |
| SN7407 | К155ЛН4 | шесть повторителей с откр. коллектором (30 В) |
| SN7408 | К155ЛИ1 | четыре логических элемента "2и" |
| SN7410 | К155ЛА4 | три логических элемента "3и-не" |
| SN7412 | К155ЛА10 | три элемента "3и-не" с открытым коллектором |
| SN7413 | К155ТЛ1 | два триггера Шмитта |
| SN7414 | К155ТЛ2 | шесть триггеров Шмитта |
| SN7416 | К155ЛН5 | шесть инверторов с открытым коллектором (15 В) |
| SN7420 | К155ЛА1 | двалогических элемента "4и-не" |
| SN7422 | К155ЛА7 | двалогических элемента "4и-не" с откр. коллект. |
| SN7423 | К155ЛЕ2 | два элемента "4или- не" со стробирован. и расшир. |
| SN7425 | К155ЛЕЗ | два элемента "4или-не" со стробированием |
| SN7426 | К155ЛА11 | четыре элемента "2и-не" с откр. коллект. (15В) |
| SN7427 | К155ЛЕ4 | три логических элемента "3или-не" |
| SN7428 | К155ЛЕ5 | четыре буферных логических элемента "2или-не" |
| SN7430 | К155ЛА2 | один логический элемент "8и-не" |
| SN7432 | К155ЛЛ1 | четыре логических элемента "2или" |
| SN7437 | К155ЛА12 | четыре буферных логических элемента "2и-не" |
| SN7438 | К155ЛА13 | четыре буферных элемента "2и-не" с откр. кол. |
| SN7440 | К155ЛА6 | два буферных элемента "4и-не" |
| SN7450 | К155ЛР1 | два"2и-2или-не", один с расширением по "или" |
| SN7453 | К155ЛРЗ | один элемент "2и-2и-2и-3и-4или-не" |
| SN7455 | К155ЛР4 | один элемент "4и-или-не" с расширением |
| SN7460 | К155ЛД1 | два 4-х входовых расширителя по "или" |
| SN7472 | К155ТВ1 | "J-K" триггер |
| SN7474 | К155ТМ2 | два "D" триггера |
| SN7475 | К155ТМ7 | четыре триггера с инверсным и прямым выходом |
| SN7476 | К155ТКЗ | два "J-K" триггера |
| SN7477 | К155ТМ5 | четыре "D" триггера |
| SN7480 | К155ИМ1 | сумматор одноразрядный |
| SN7481 | К155РУ1 | ОЗУ 16х1 бит |
| SN7482 | К155ИМ2 | двухразрядный сумматор |
| SN7483 | К155ИМЗ | четырехразрядный сумматор |
| SN7484 | К155РУЗ | ОЗУ 16х1 бит с управлением |
| SN7485 | К155СП1 | 4-х разрядная схема сравнения |
| SN7486 | К155ПП5 | четыре сх. слож. по модулю 2, "исключающее или" |
| SN7489 | К155РУ2 | ОЗУ 64х1 бит с произвольной выборкой |
| SN7490 | К155ИЕ2 | 4-х разрядный двоично-десятичный счетчик |
| SN7492 | К155ИЕ4 | счетчик-делитель на 12 |
| SN7493 | К155ИЕ5 | 4-х разрядный двоичный счетчик |
| SN7495 | К155ИР1 | 4-х разрядный универсальный сдвигающий регистр |
| SN7497 | К155ИЕ8 | 6-и разрядный двоичный сч. с перем. коэф. делен. |
| SN74121 | К155АГ1 | одновибратор с логикой на входе "и" |
| SN74123 | К155АГЗ | два мультивибратора с управлением |
| SN74124 | К155ГГ1 | два управляемых генератора |
| SN74125 | К155ЛП8 | четыре буфера с тремя состояниями на выходе |
| SN74128 | К155ЛЕ6 | четыре формирователя с логикой "2или-не" |
| SN74132 | К155ТПЗ | четыре триггера Шмитта |
| SN74141 | К155ИД1 | дешифратор для управп. высоковольтным индикат. |
| SN74148 | К155ИВ1 | приоритетный шифратор 8 на З |
| SN74150 | К155КП1 | коммутатор 16 каналов на 1 |
| SN74151 | К155КП7 | 8-ми входовый мультиплексор со стробированием |
| SN74152 | К155КП5 | 8-ми входовый мультиплексор без стробирования |
| SN74153 | К155КП2 | сдвоенный мультиплексор "4 входа-1 выход" |
| SN74154 | К155ИДЗ | дешифрагор-демультиплексор "4 входа-16 вых." |
| SN74155 | К155ИД4 | сдвоенный дешифратор "2 входа- 4 выхода" |
| SN74157 | К155КП1 | 16-и канальный мультиплексор со стробированием |
| SN74160 | К155ИЕ9 | 4-х разрядный десятичный счетчик |
| SN74161 | К155ИЕ10 | 4-х разрядный двоичный счетчик |
| SN74170 | К155РП1 | 16-ти разрядное 03У |
| SN74172 | К155РПЗ | 16-ти разрядное ОЗУ с тремя состоян. на выходе |
| SN74173 | К155ИР15 | 4-х разряди, регистр с тремя состоян. на выходе |
| SN74175 | К155ТМ8 | четыре "D" триггера |
| SN74180 | К155ИП2 | 8-и разрядная схема контроля четности |
| SN74181 | К155ИПЗ | 4-х разрядное арифм. логическое устройство |
| SN74182 | К155ИП4 | схема быстрого переноса |
| SN74184 | К155ПР6 | преобразователь двоично-десятич. кода в двоичн. |
| SN74185 | К155ПР7 | преобразователь двоич. кода в двоично-десятичн. |
| SN74187 | К155РЕ21 | ПЗУ преобр. символов в код русского алфавита |
| SN74187 | К155РЕ22 | ПЗУ преобр. символов в код английского алфав. |
| SN74187 | К155РЕ23 | ПЗУ преобр. символов в код арифм. знаков и цифр |
| SN74187 | К155РЕ24 | ПЗУ преобр. символов в код дополнитепьн. знаков |
| SN74192 | К155ИЕ6 | двоично-десятичный реверсивный счетчик |
| SN74193 | К155ИЕ7 | 4-х разрядный двоичный реверсивный счетчик |
| SN74198 | К155ИР13 | 8-и разрядный сдвигающий регистр |
| SN74S301 | К155РУ6 | ОЗУ 1 к статическое |
| SN74365 | К155ЛП10 | шесть формирователей с тремя состоян. на выходе |
| SN74366 | К155ЛН6 | шесть инверторов с тремя состояниями на выходе |
| SN74367 | К155ЛП11 | шесть формирователей с тремя состоян. на выходе |
| SN75113 | К155АП5 | двадиф. передатчика в линию с тремя состоян. |
| SN75450 | К155ЛП7 | два элемента "2и-не" с мощ. выходом (I=300 мА) |
| SN75451 | К155ЛИ5 | два элементами" с мощ. выходом (I=300 мА) |
| SN75452 | К155ЛА18 | два логических элемента "2и-не" |
| SN75453 | К155ЛЛ2 | два логических элемента "2или-не" |
Транзисторно-транзисторная логика с диодами Шоттки
Функциональное назначение и расположение выводов у микросхем с одинаковым шифром (серийным номером) после обозначения серии такое же, как и у микросхем К155.
| Тип | Аналог |
| SN74LSOO | К555ЛАЗ |
| SN74LS02 | К555ЛЕ1 |
| SN74LS03 | К555ЛА9 |
| SN74LS04 | К555ЛН1 |
| SN74LS05 | К555ЛН2 |
| SN74LS08 | К555ЛИ1 |
| SN74LS09 | К555ЛИ2 |
| SN74LS10 | К555ЛА4 |
| SN74LS11 | К555ЛИЗ |
| SN74LS12 | К555ЛА10 |
| SN74LS14 | К555ТЛ2 |
| SN74LS15 | К555ЛИ4 |
| SN74LS20 | К555ЛА1 |
| SN74LS21 | К555ЛИ6 |
| SN74LS22 | К555ЛА7 |
| SN74LS26 | К555ЛА11 |
| SN74LS27 | К555ЛЕ4 |
| SN74LS30 | К555ЛА2 |
| SN74LS32 | К555ЛЛ1 |
| SN74LS37 | К555ЛА12 |
| SN74LS38 | К555ЛА13 |
| SN74LS40 | К555ЛА6 |
| SN74LS42 | К555ИД6 |
| SN74LS51 | К555ЛР11 |
| SN74LS54 | К555ЛР13 |
| SN74LS55 | К555ЛР4 |
| SN74LS74 | К555ТМ2 |
| SN74LS75 | К555ТМ7 |
| SN74LS85 | К555СП1 |
| SN74LS86 | К555ЛП5 |
| SN74LS93 | К555ИЕ5 |
| SN74LS107 | К555ТВ6 |
| SN74LS112 | К555ТВ9 |
| SN74LS113 | К555ТВ11 |
| SN74LS123 | К555АГЗ |
| SN74LS125 | К555ЛП8 |
| SN74LS138 | К555ИД7 |
| SN74LS145 | К555ИД10 |
| SN74LS148 | К555ИВ1 |
| SN74LS151 | К555КП7 |
| SN74LS153 | К555КП2 |
| SN74LS155 | К555ИД4 |
| SN74LS157 | К555КП16 |
| SN74LS160 | К555ИЕ9 |
| SN74LS161 | К555ИЕ10 |
| SN74LS163 | К555ИЕ18 |
| SN74LS164 | К555ИР8 |
| SN74LS165 | К555ИР9 |
| SN74LS166 | К555ИР10 |
| SN74LS170 | К555ИР32 |
| SN74LS173 | К555ИР15 |
| SN74LS174 | К555ТМ9 |
| SN74LS175 | К555ТМ8 |
| SN74LS181 | К555ИПЗ |
| SN74LS182 | К555ИП4 |
| SN74LS183 | К555ИМ5 |
| SN74LS191 | К555ИЕ13 |
| SN74LS192 | К555ИЕ6 |
| SN74LS193 | К555ИЕ7 |
| SN74LS194 | К555ИР11 |
| SN74LS196 | К555ИЕ14 |
| SN74LS197 | К555ИЕ15 |
| SN74LS221 | К555АГ4 |
| SN74LS242 | К555ИП6 |
| SN74LS243 | К555ИП7 |
| SN74LS247 | К555ИД18 |
| SN74LS251 | К555КП15 |
| SN74LS253 | К555КП12 |
| SN74LS257 | К555КП11 |
| SN74LS258 | К555КП14 |
| SN74LS259 | К555ИР30 |
| SN74LS261 | К555ИП8 |
| SN74LS273 | К555ИР35 |
| SN74LS279 | К555ТР2 |
| SN74LS280 | К555ИП5 |
| SN74LS283 | К555ИМ6 |
| SN74LS295 | К555ИР16 |
| SN74LS298 | К555КП13 |
| SN74LS353 | К555КП17 |
| SN74LS373 | К555ИР22 |
| SN74LS377 | К555ИР27 |
| SN74LS384 | К555ИП9 |
| SN74LS385 | К555ИМ7 |
| SN74LS390 | К555ИЕ20 |
| SN74LS393 | К555ИЕ19 |
| SN74HOON | К131ЛАЗ |
| SN74H04N | К131ЛН1 |
| SN74H10N | К131ЛА4 |
| SN74H20N | К131ЛА1 |
| SN74H30N | К131ЛА2 |
| SN74H40N | К131ЛА6 |
| SN74H50N | К131ЛР1 |
| SN74H53N | К131ЛРЗ |
| SN74H55N | К131ЛР4 |
| SN74H60N | К131ЛД1 |
| SN74H72N | К131ТВ1 |
| SN74H74N | К131ТМ2 |
| SN74LOON | К158ЛАЗ |
| SN74L10N | К158ЛА4 |
| SN74L20N | К158ЛА1 |
| SN74L30N | К158ЛА2 |
| SN74L50N | К158ЛР1 |
| SN74L53N | К158ЛРЗ |
| SN74L55N | К158ПР4 |
| SN74L72N | К158ТВ1 |
| SN74SOON | К531ЛАЗ |
| SN74S02N | К531ЛЕ1 |
| SN74S03N | К531ЛА9 |
| SN74S04N | К531ЛН1 |
| SN74S05N | К531ЛН2 |
| SN74S08N | К531ЛИ1 |
| SN74S10N | К531ЛА4 |
| SN74S11N | K531J1H3J |
| SN74S20N | К531ЛА1 |
| SN74S22N | К531ЛА7 |
| SN74S30N | К531ЛА2 |
| SN74S37N | К531ЛА12 |
| SN74S51N | К531ЛР11 |
| SN74S64N | К531ЛП9 |
| SN74S65N | К531ЛР10 |
| SN74S74N | К531ТМ2 |
| SN74S85N | К531СП1 |
| SN74S86N | К531ЛП5 |
| SN74S112N | К5317В9 |
| SN74S113N | К531ТВ10 |
| SN74S114N | К531ТВ11 |
| SN74S124N | К531ГГ1 |
| SN74S138N | К531ИД7 |
| SN74S139N | К531ИД14 |
| SN74S140N | К531ЛА16 |
| SN74S151N | К531КП7 |
| SN74S153N | К531КП2 |
| SN74S168N | К531ИЕ16 |
| SN74S169N | К531ИЕ17 |
| SN74S175N | К531ТМ8 |
| SN74S181N | К531ИП3 |
| SN74S182N | К531ИП4 |
