67.Выключатель на AT89С2051 с возможностью управления по ИК.


Рис.1
Выключатель-регулятор яркости (рис.1) - предназначен для установки вместо обычных выключателей или совместно с ночником или светильником. Обеспечивает плавное включение-выключение лампы накаливания и позволяет отрегулировать необходимую яркость лампы.

Уровень регулировки запоминается, и при следующем включении, он будет на установленном заранее уровне яркости.

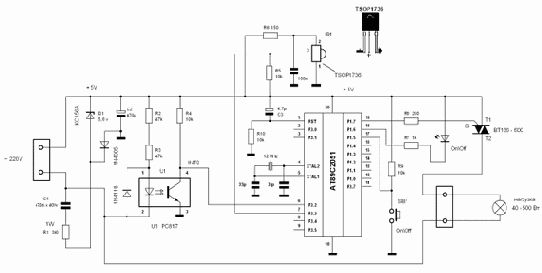

Принципиальная схема регулятора приведена на рис.2
Особенностью этого выключателя является возможность управления как кнопкой, так и пультом дистанционного управления стандарта RC-5 (от телевизора, видеомагнитофона, музыкального центра и т. д.).

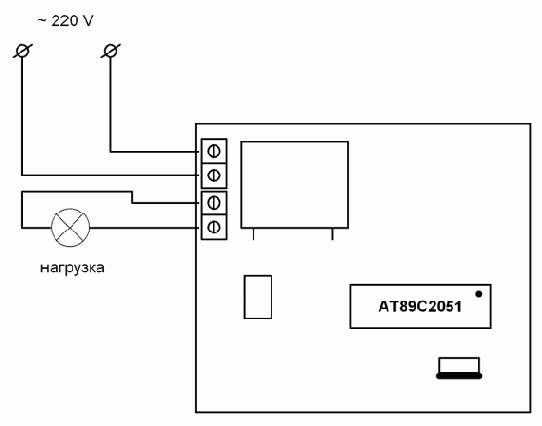

рис.3 Схема подключения регулятора
