ИЛЛЮСТРИРОВАННЫЙ ОБЗОР ЖУРНАЛЬНЫХ ПУБЛИКАЦИЙ



Датчик колебаний кузова.


(Тимофеев С., Радио, 1996, № 10, с. 46)

Автомобильная охранная система редко обходится без датчика колебаний кузова.

Принципиальная схема одного из них показана на рис. 130, а. Здесь РА1 - микроамперметр М476/1 с утяжеленной стрелкой - чувствительный элемент датчика: при колебаниях стрелки на рамке прибора, перемещающейся в магнитном поле, возникает электрическое напряжение.

Корпус микроамперметра вскрывают по склейке острым лезвием. На конец стрелки надевают и аккуратно обжимают плоскогубцами небольшой груз - отрезок трубчатого припоя длиной 3...5 мм и диаметром 3 мм. На концы шкалы наклеивают демпферы-ограничители - кубики 5х5х5 мм, вырезанные из поролона. Проделав все это, склейку восстанавливают и микроамперметр готов к работе в новом своем качестве.

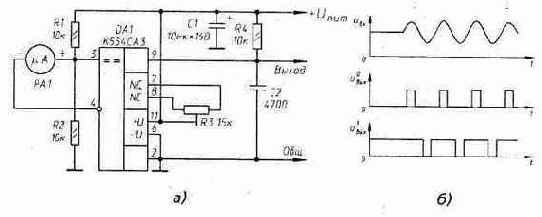

Рис. 130. Датчик колебаний кузова автомобиля

В автомобиле микроамперметр-датчик. крепят так, чтобы ось качания стрелки была расположена вдоль автомобиля, ее утяжеленный конец «смотрел» вниз.

Для усиления сигнала, снимаемого с рамки микроамперметра и приведения его к цифровому стандарту, служит аналого-цифровой компаратор DA1. Пороговое напряжение на нем выставляют резистором R3. Это делается для того, чтобы исключить реакцию датчика на малые колебания кузова, не имеющие криминальной первопричины. В зависимости от положения движка резистора R3 относительно точки максимальной чувствительности датчика компаратор будет реагировать на входной сигнал по-разному (см. осциллограммы U0вых и U1вых на рис. 130, б).

Ток, потребляемый датчиком при +Uпит=5 В, не превышает 1,5 мА. По энергоэкономичности предпочтительнее режим, соответствующий осциллограмме U1вых.

Два телефона на одной линии.


(МармыцкийС., Радио, 1997, №1, с. 35)

Если два телефонных аппарата (ТА), установленных, например, в разных комнатах, подключить к одной линии так, как это показано

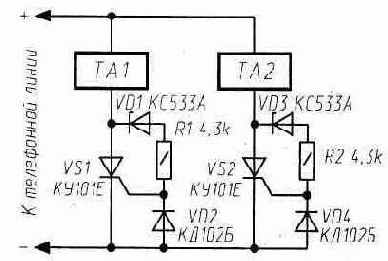

Рис. 150. Два телефона на одной линии

на рис. 150, то они приобретают определенную независимость параллельная их работа оказывается невозможной.

Ключевую роль играют в этом стабилитроны VD1 и VD3, напряжение стабилизации которых должно быть ниже напряжения, возникающего в свободной телефонной линии, и выше напряжения в занятой линии.

Трубка, снятая с аппарата ТА1, открывает стабилитрон VD1 и, соответственно, тиристор VS1, подключая тем самым к сети именно этот телефонный аппарат. Это подключение снижает напряжение в линии с 60 В до 8...15 В и блокирует тем самым работу аппарата ТА2, поскольку такое напряжение будет уже недостаточным для пробоя стабилитрона VD3 и, соответственно, включения тиристора VS2.

Диоды VD2 и VD4 - любые кремниевые с обратным напряжением не менее 100 В и прямым током не менее 50 мА - защищают тиристоры от обратного тока через управляющий электрод во время прохождения сигнала вызова.

Стабилитроны VD1 и VD3 - любые маломощные с напряжением стабилизации 30...45 В. Такой стабилитрон можно составить из 3-4-х низковольтных стабилитронов.

Еще один телефонный усилитель.


(Порошенко А., Радио, 1998, №3. с.43)

Громкость телефонной передачи можно увеличить, если вмонтировать в трубку телефона усилитель, принципиальная схема которого показана на рис. 135.

Здесь: VT1 - любой p-n-p транзистор серии МП; постоянные резисторы - МЛТ-0,125, переменный - от малогабаритного приемника; конденсатор С1 - К50-3, С2 - К50-6. Диодный мост можно составить и из других диодов, но обязательно германиевых.

Размещение этих элементов на печатной плате показано на рис. 136. Конденсатор С2 монтируют в положении «лежа».

Источником питания усилителя служит сама телефонная линия.


Рис. 135. Телефонный усилитель

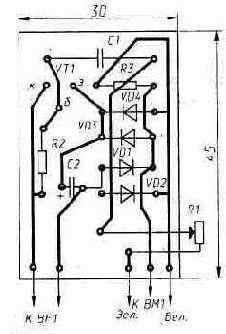

Рис. 136. Печатная плата усилителя

ИЛЛЮСТРИРОВАННЫЙ ОБЗОР ЖУРНАЛЬНЫХ ПУБЛИКАЦИЙ


В этот раздел отобраны наиболее интересные, по мнению составителя, конструкции других авторов. Три металлоискателя на микросхемах Светотелефон на ИК лучах Датчик колебаний кузова


Эхолот рыболова-любителя Управляемый делитель на p-i-n диодах Предварительный делитель частоты Еще один телефонный усилитель Ультразвуковой автосторож «Люстра Чижевского» - своими руками Электронный предохранитель Стоп-сигнал под надежным контролем Ультразвук против грызунов Шпионские страсти Световой сигнализатор телефонных звонков Простой автосторож Защита трансформатора от повышенного напряжения сети Два телефона на одной линии Устройство тонального вызова для радиостанций

Эхолот рыболова-любителя.


(Войцехович В., Федорова В.. Радио. 1988, №10, с. 32...36)

Не только рыболова, конечно. Электронный эхолот может быть полезен при самых разных подводных работах.

Эхолот может быть изготовлен в двух вариантах: с пределами измерения глубины до 9,9 м (в его табло - два люминесцентных индикатора) и 59,9 м (три индикатора). Прочие их характеристики одинаковы: инструментальная погрешность - не более ±0,1 м, рабочая частота - 170...240 кГц (зависит от резонансной частоты излучателя), мощность в импульсе - 2,5 Вт. Ультразвуковой излучатель он же и приемник эхосигнала - пластина из титаната бария диаметром 40 и толщиной 10 мм. Источник питания эхолотов - батарея типа «Корунд». Потребляемый ток - не более 19 и 25 мА (соответственно, в эхолотах для малых и больших глубин). Габариты эхолотов - 175х75х45 мм, масса - 0,4 кг.

Структурная схема, поясняющая работу эхолота, показана на рис. 131. Тактовый генератор G1 управляет взаимодействием узлов прибора и обеспечивает его работу в автоматическом режиме. Генерируемые им короткие (0,1 с) прямоугольные импульсы повторяются каждые 10 с. Своим фронтом эти импульсы устанавливают цифровой счетчик РС1 в нулевое состояние и закрывают приемник А2, делая его нечувствительным к сигналам на время работы передатчика.


Рис. 131. Структурная схема эхолота

Спадом тактовый импульс запускает передатчик А1 и излучатель BQ1 излучает в направлении дна короткий (40 мкс) ультразвуковой зондирующий импульс. Одновременно открывается электронный ключ S1 и колебания образцовой частоты от генератора G2 поступают на счетчик РС1.

По окончании работы передатчика приемник А2 открывается и приобретает нормальную чувствительность. Эхосигнал, отраженный от дна, принимается тем же BQ1 и закрывает ключ S1. Измерение закончено, на индикаторах счетчика РС1 высвечивается измеренная глубина*.

Очередной тактовый импульс вновь переведет счетчик РС1 в нулевое состояние и процесс повторится.

Принципиальная схема эхолота с пределом измерения глубины 59,9 м изображена на рис. 132.
Его самовозбуждающийся на частоте ультразвукового излучателя BQ1 передатчик выполнен на транзисторах VT8, VT9. Включением-выключением передатчика управляет модулятор - ждущий одновибратор (VT11, VT12 и др.), подающий через свой ключ (VT10) питание на передатчик в течение 40 мкс. Транзисторы VT1, VT2 в приемнике усиливают принятый пьезоэлементом BQ1 эхосигнал, транзистор VT3 детектирует их, а транзистор VT4 усиливает продетектированный сигнал. На транзисторах VT5, VT6 собран одновибратор, обеспечивающий постоянство параметров выходных импульсов и порога чувствительности приемника. От прямого воздействия импульсов передатчика приемник защищается диодным ограничителем (R1, VD1, VD2). В приемнике применено принудительное выключение одновибратора приемника с помощью транзистора VT7. На его базу через диод VD3 поступает положительный тактовый импульс и заряжает конденсатор С8. Открываясь, транзистор VT7 соединяет базу транзистора VT5 одновибратора приемника с «+» источника питания, предотвращая тем самым возможность его срабатывания от приходящих импульсов. По окончании тактового импульса конденсатор С8 разряжается через резистор R18, транзистор VT7 постепенно закрывается, и одновибратор приемника обретает нормальную чувствительность. Цифровая часть эхолота собрана на микросхемах DD1-DD4. В ее состав входит ключ (DD1.1), управляемый RS-триггером (DD1.3, DD1.4). Импульс начала счета поступает на триггер от модулятора передатчика через транзистор VT16, окончания - с выхода приемника через транзистор VT15. Генератор импульсов образцовой частоты (7500 Гц) собран на элементе DD1.2. Цепью R33, L1 он вводится в режим линейного усилителя, что создает условия для его возбуждения на частоте, зависящей от параметров контура L1 С 18. Точно на частоту 7500 Гц генератор выводят подстройкой L1. Сигнал образцовой частоты через ключ поступает на трехразрядный счетчик DD2-DD4. В нулевое состояние его устанавливает фронт тактового импульса, поступающий через диод VD4 на R-входы этих микросхем. Тактовый генератор собран на транзисторах VT13, VT14.


Частота следования импульсов зависит от постоянной времени R28-C15. Нити накала люминесцентных индикаторов HG1-HG3 питаются от преобразователя напряжения, выполненного на транзисторах VT17, VT18 и трансформаторе Т2. Кнопка SB1 («Контроль») служит для проверки работоспособности устройства. При ее нажатии на ключ VT15 поступает закрывающий импульс и на табло эхолота появится какое-то случайное число. Через некоторое время тактовый импульс перезапустит эхолот, и, если он исправен, на табло возникнет число 88.8. Все резисторы в эхолоте - типа МЛТ, конденсаторы - КЛС, КТК и К53-1. Транзисторы КТ312В и ГТ402И можно заменить на любые другие этих серий, МП42Б - на МП25„ КТ315Г - на КТ315В. Микросхемы серии К176 можно заменить на эквивалентные из серии К561. Если эхолот предполагается использовать на глубинах до 10 м, микросхему DD4 и индикатор HG3 можно не устанавливать. Обмотки трансформатора Т1 намотаны проводом ПЭЛШО 0,15 на каркасе диаметром 8 мм с ферритовым (600НН) подстроечником диаметром 6 мм. Длина намотки - 20 мм. Обмотка I содержит 80 витков с отводом от середины, обмотка II - 160 витков. Трансформатор Т2 выполнен на ферритовом (3000НМ) кольце типоразмера К16х 10х4,5 Обмотка I содержит 2х180 витков провода ПЭВ-2 0,12, обмотка II - 16 витков провода ПЭВ-2 0,39.

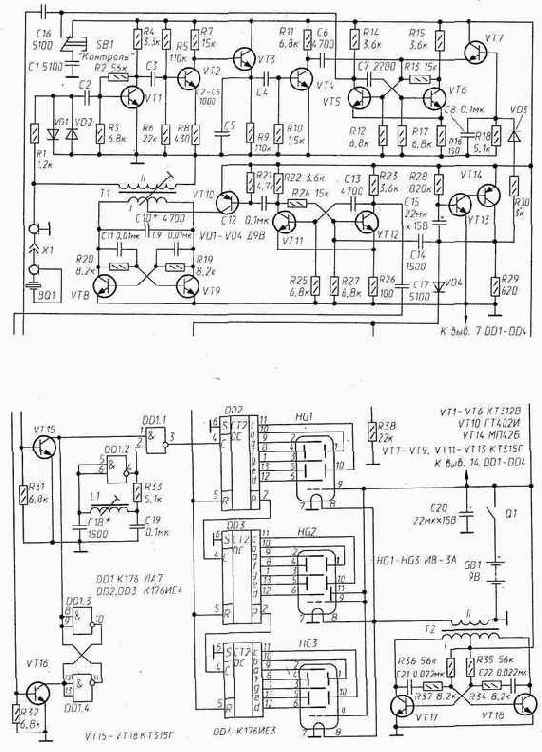

Рис. 132. Принципиальная схема эхолота Катушка L1 (1500 витков провода ПЭВ-2 0,07) намотана между щечками на каркасе диаметром 6 мм. Диаметр щечек - 15, расстояние между ними - 9 мм. Подстроечник - из карбонильного железа (от броневого магнитопровода СБ-1а). К посеребренным плоскостям пластины излучателя сплавом Вуда припаивают тонкие выводы. Излучатель собирают в алюминиевом стакане диаметром 45...50 мм (донная часть корпуса оксидного конденсатора). Его высоту - 23...25 мм - уточняют при сборке. В центре дна стакана сверлят отверстие под штуцер, через который будет выведен коаксиальный кабель длиной 1...1,25 м, соединяющий ультразвуковую головку с электронной частью эхолота. Пластину излучателя приклеивают клеем 88-Н к диску из мягкой микропористой резины толщиной 10 мм.


При монтаже оплетку кабеля припаивают к штуцеру, центральный проводник - к выводу обкладки, приклеенной к резиновому диску, вывод другой обкладки излучателя - к оплетке кабеля. Собранный таким образом излучатель вдвигают в стакан. Поверхность пластины излучателя должна быть ниже кромки стакана на 2 мм. Стакан закрепляют строго вертикально и заливают до края эпоксидной смолой. После ее затведения торец излучателя шлифуют мелкозернистой наждачной бумагой до получения гладкой плоской поверхности. К свободному концу коаксиального кабеля припаивают ответную часть разъема X1. Для налаживания эхолота потребуется осциллограф и цифровой частотомер. Включив питание, проверяют работоспособность счетного устройства: если оно исправно, то индикаторы должны высвечивать число 88.8. Работу передатчика проверяют осциллографом, работающим в режиме ждущей развертки. Его подключают к обмотке II трансформатора Т1. С приходом каждого тактового импульса на экране осциллографа должен появляться радиочастотный импульс. Подстройкой трансформатора Т1 (грубо - подбором емкости конденсатора С 10) добиваются максимальной его амплитуды. Амплитуда радиоимпульса на пьезоизлучателе должна быть не меньше 70 В. Для настройки генератора образцовой частоты потребуется частотомер. Его подключают через резистор сопротивлением 5,1 кОм к выходу (выв. 4) элемента DD1.2 и, изменяя положение подстроечника в катушке L1 (грубо - изменением емкости конденсатора С18), выставляют нужные 7500 Гц. Приемник и модулятор настраивают по эхосигналам. Для этого излучатель прикрепляют резиновым жгутом к торцовой стенке пластмассовой коробки размером 300х100х100 мм (для устранения воздушного зазора это место смазывают техническим вазелином). Затем коробку заполняют водой, выпаивают из приемника диод VD3 и присоединяют к выходу приемника осциллограф. Критерием правильной настройки приемника, модулятора и качества ультразвукового излучателя является число наблюдаемых на экране эхо - сигналов, возникающих вследствие многократных отражений ультразвукового импульса от торцовых (разнесенных на 300 мм) стенок коробки.Для увеличения видимого числа импульсов подбирают резисторы R2 и R7 в приемнике, конденсатор С 13 в модуляторе и подстраивают трансформатор Т1. Вернув на место диод VD3, приступают к регулировке задержки включения приемника. Она зависит от сопротивления резистора R18. Этот резистор заменяют переменным на 10 кОм и находят такую его величину, при которой на экране осциллографа исчезают первые два эхосигнала. Это сопротивление и должен иметь резистор R18. После настройки число эхосигналов на экране осциллографа должно быть не меньше 20. Для измерения глубины водоема нижнюю часть ультразвуковой головки погружают в воду на 10...20 мм. Лучше иметь для нее специальный поплавок. *) Ее расчет прост: при скорости распространения звука в воде 1500 м/с, за 1/7500 с фронт сигнала, проделывающего двойной путь, переместится на 0,2 м; и, соответственно, младшая единица на табло счетчика будет соответствовать глубине 0,1 м.

Электронный предохранитель.


(Флавицкий А., Радио, 1994, № 7, с. 35)

На рис. 141 показана принципиальная схема электронного предохранителя, способного мгновенно отключить нагрузку при увеличении потребляемого ею тока выше установленного предела.

Силовая часть устройства состоит из диодного моста VD1-VD4, в диагональ которого включен тиристор VS1. Если фотодиод в оптопаре U1 освещен светодиодом, то в начале каждого полупериода

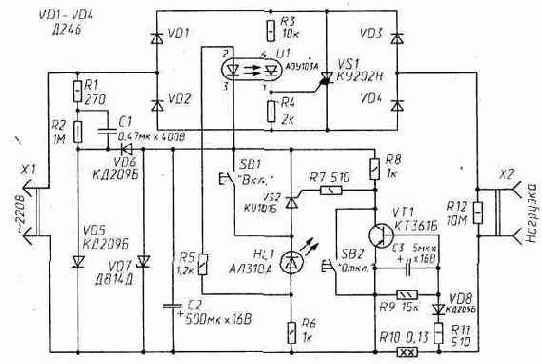

Рис. 141. Электронный предохранитель

на управляющем электроде тиристора возникает напряжение, достаточное для его включения, и цепочка диодный мост-тиристор будет проводящей. Если фотодиод в оптопаре останется неосвещенным, тиристор VS1 будет закрыт и в цепи, связывающей электрическую сеть с нагрузкой, образуется разрыв. Предохранитель включают кнопкой SB1. В момент ее замыкания тиристор VS2 закрывается, но предохранитель остается выключенным (цепь питания светодиода оптрона остается зашунтированной), и лишь при размыкании SB1 напряжение сети будет подано на нагрузку. Это позволяет избежать порчи предохранителя при попытке включить его при коротком замыкании в цепи нагрузки.

Для отключения нагрузки вручную нужно лишь нажать кнопку SB2. Тиристор VS1 и диоды VD1-VD4 устанавливают на алюминиевые пластины-теплоотводы 50х80х5 мм. Резистор R10 - отрезок провода ПЭВ-1 0,6 длиной около двух метров (или более короткий, если взять провод высокого удельного сопротивления - манганин, константан и др.).

Конденсатор С1 - К73-17; С2 и С3 - К50-6. Диоды VD1-VD4 можно заменить на Д232, Д233, Д247, КД203, КД206 и др., имеющие обратное напряжение не ниже 400 В и рабочий ток не менее 10 А. Стабилитрон Д814Д можно заменить на Д814Г, Д813, Д811, КС213 другие с напряжением стабилизации 10...12 В. Тиристор КУ101 (VS2) может иметь любой буквенный индекс, а тиристор КУ202 (VS1) - индексы К или Н. Транзистор VT1 - любой маломощный кремниевый структуры n-p-n - из КТ361, КТ209, КТ201, КТ502, КТ3107 и др.

Порог срабатывания предохранителя IсрЈ10 А изменяют подбором резистора R10, его сопротивление должно быть R10(0м)@1,3/Iср (А).

При эксплуатации электронного предохранителя нужно иметь в виду, что при включении в сеть некоторых приборов возникает начальный бросок тока (стартовый ток электродвигателя, ток холодной лампы накаливания и др.), способный вызвать его срабатывание. В таких случаях либо повышают токовый порог Iср предохранителя, либо тем или иным способом увеличивают его инерционность (например, увеличением емкости конденсатора СЗ). И то и другое имеет свои минусы. Лучше принять меры к уменьшению самих бросков тока*, наносящих вред прежде всего самой нагрузке, приводящих к ускоренному ее износу.

*) «Мягким» включениеим электроламп, разного рода ограничителями пусковых токов и др.

«Люстра Чижевского» - своими руками.


(Иванов Б., Радио, 1997, №1, с. 36, 37)

То, что воздух в наших жилых и производственных помещениях отличается от естественной воздушной среды, общеизвестно. Но не только загрязнением. Измерения показали, что если в воздухе лесных массивов и лугов содержится от 700 до 1500 отрицательных аэронов в одном кубическом сантиметре (иногда до 5000 ион/см^3), то в жилых помещениях их концентрация снижается подчас до 25 ион/см^3. Что, как выясняется, вовсе небезразлично для здоровья человека - ряд наших недомоганий связан именно с этим дефицитом.

В 20-х годах на важность аэроионного состава воздуха обратил внимание Александр Леонидович Чижевский (1897-1964), предложивший и способ его нормализации. Автор настоящей работы - Борис Сергеевич Иванов - занимается внедрением аэроионной техники в наш быт уже многие годы. Мы знакомим читателя с «люстрой Чижевского» его конструкции.

Основные узлы аэроионизатора - электроэффлювиальная «люстра» и преобразователь напряжения. В названии «люстры» отражен процесс образования аэроионов (эффлювий - истечение): с заостренных частей люстры с большой скоростью, обусловленной высоким напряжением, стекают электроны. «Налипая» на молекулы кислорода, они уходят от места своего образования, оказываятем самым влияние на аэроионный состав воздушной среды всего помещения.

От конструкции «люстры», размеров тех или иных ее деталей зависит эффективность работы аэроионизатора. Сделать ее «лучше», конечно, можно, но вот оценить результат - аэроионный состав излучаемого, его энергетику - вряд ли удастся.

Основа «люстры» - легкий металлический обод (например, обычное гимнастическое кольцо «хула-хуп») диаметром 750...1000 мм, на котором натягивают взаимно перпендикулярно с шагом 35...45 мм оголенные или облуженные медные провода диаметром 0,6... 1,0 мм. Эта клетчатая сетка, провисая, образует часть сферической поверхности (см. рис. 139). К узлам сетки припаивают иглы длиной не более 50 мм и толщиной 0,25...0,5 мм, например, булавки с колечком на конце. Остро заточенный кончик иглы увеличивает рабочий ток «люстры» и уменьшает выход нежелательных здесь озона и окислов азота.

Под углом 120° к ободу «люстры прикреплены три медных провода диаметром 0,8...1,0 мм, которые спаивают между собой над

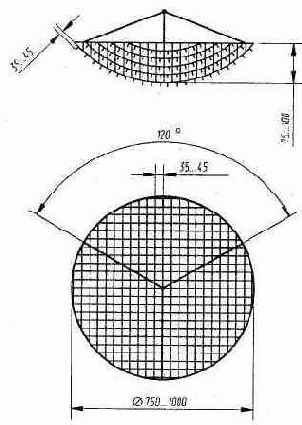

Рис. 139. Конструкция "люстры Чижевского" центром обода. К этой точке будет подведено высокое напряжение, она же, связанная через изолятор с потолком или специальным кронштейном, будет и точкой подвеса «люстры». В качестве подвеса-изолятора можно взять рыболовную леску диаметром 0,5...0,8 мм. Ее длина должна быть не менее 150 мм. К «люстре» подключают «-» источника питания напряжением не менее 25 кВ. Только при таком напряжении обеспечивается достаточная «живучесть» аэроионов, сохраняется их способность проникать и в легкие человека. Для помещений большого объема, например, спортивных залов, напряжение на «люстре» может достигать и 40...50 кВ (обязательное условие - отсутствие коронного разряда, который легко обнаружить по запаху озона). Принципиальная схема высоковольтного преобразователя, прошедшего всестороннюю и многолетнюю проверку, приведена на рис. 140. Во время положительного полупериода сетевого напряжения через резистор R1, диод VD1 и первичную обмотку трансформатора Т1 заряжается конденсатор С1. Тиристор VS1 при этом закрыт, так как отсутствует ток через его управляющий электрод (падение напряжения на диоде VD2 в этом режиме мало по сравнению с напряжением открывания тиристора).

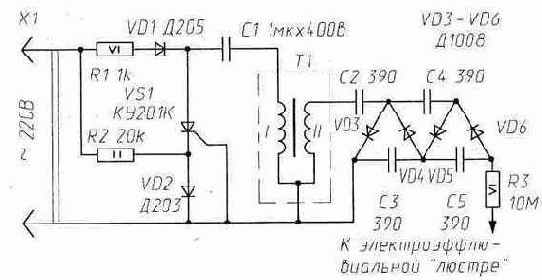

Рис. 140. Высоковольтный преобразователь для питания "люстры" При отрицательном полупериоде диоды VD1 и VD2 закрываются и между катодом и управляющим электродом тиристора возникает напряжение, достаточное для его открывания. Это ведет к тому, что конденсатор С1 разряжается через первичную обмотку трансформатора Т1 и на его повышающей обмотке возникает «пачка» двуполярных, быстро уменьшающихся по.амплитуде импульсов (колебательный процесс обусловлен здесь малыми потерями). Этот процесс повторяется в каждом периоде сетевого напряжения. Умножитель напряжения - диоды VD3-VD6, конденсаторы С2-С5 - выполнен здесь по классической схеме. Резистор R1 может быть составлен из трех параллельно соединенных резисторов МЛТ-2 3 кОм, a R3 - из трех-четырех последовательно соединенных МЛТ-2 общим сопротивлением 10...20 МОм*.


Резистор R2 - МЛТ-2. Диоды VD1, VD2 могут быть и другими - с током не менее 300 мА и обратным напряжением не ниже 400 В (VD1) и 100 В (VD2). Диоды VD3-VD6 можно заменить на КЦ201Г(Д, Е). Конденсатор С1 - типа МБМ на напряжение 250 В, СЗ-С5 - ПОВ на напряжение не ниже 10 кВ, С2 - ПОВ на напряжение не менее 15 кВ. Тиристор VS1 - КУ201К(Л), КУ202К(Н). Трансформатор Т1 - катушка зажигания Б2Б (на 6 В) от мотоцикла. Аэроионизатор монтируют так, как это принято в высоковольтных аппаратах - на изоляторах с хорошими поверхностями, с достаточно большими расстояниями между полюсами, гладкими пайками и т.п. Аэроионизатор в наладке не нуждается. Изменить напряжение на его выходе можно подбором резистора R1 или конденсатора С1. Простейший индикатор нормальной работы аэроионизатора - вата: небольшой ее кусочек должен притягиваться к «люстре» с расстояния 50...60 см. Для проверки напряжения на «люстре» можно воспользоваться, конечно, и электростатическим вольтметром. В бытовых «люстрах» рекомендуется установить напряжение в пределах 30...35 кВ. При работе аэроионизатора не должно быть никаких посторонних запахов (признаков появления озона и окислов азота), это особо оговаривал Чижевский. О технике безопасности. Хотя ток, возникающий при случайном прикосновении к «люстре», очень мал и сам по себе опасности не представляет, но большого удовольствия такой разряд, конечно, не доставит. А падение с высоты после удара им может иметь и вполне реальные последствия. Поэтому при каких-либо работах с «люстрой» ее необходимо не только отключить от сети (оба провода), но, замкнув высоковольтный вывод преобразователя на общий провод, разрядить все конденсаторы. Автор рекомендует «принимать ионы» следующим образом: расстояние от «люстры» - 1...1.5 м, время 30...50 мин. И так - ежедневно, лучше - перед сном. *) При замыкании «люстры» к резистору R3 будет приложено полное выходное напряжение преобразователя и составляющие его резисторы могут быть пробиты (предельно допустимое напряжение для резистора МЛТ-2 - 750 В).Здесь был бы предпочтительнее высоковольтный резистор - например, КЭВ-5.

Предварительный делитель частоты.


(Головач С., Радио, 1997, Ns11, с. 57, 58)

Частотомеры, выполненные в КМОП-технике, имеют существенный недостаток - предельная частота измерения не превышает в них, как правило, нескольких мегагерц*. Делитель частоты, принципиальная схема которого приведена на рис. 134, позволит значительно расширить частотный диапазон таких частотомеров.

На ЭСЛ-элементах DD1.1, DD1.2, переведенных в линейный режим работы резисторами R3 и R5, и транзисторе VT1 собран широкополосный усилитель-ограничитель (в ограничителе - диоды VD1, VD2) с коэффициен- том усиления-около 36. Делитель частоты выполнен на двух быстродействующих десятичных счетчиках DD2 (ЭСЛ) и DD3 (ТТЛ).

Форсированный запуск транзистора VT1 по базе и эмиттеру увеличивает крутизну фронтов низкочастотных сигналов и компенсирует спад усиления в DD1.1, DD1.2, начинающийся с 130...150 МГц.

Цепь питания каждой микросхемы должна быть заблокирована конденсатором емкостью 0,047 мкФ (на схеме не показаны).

В делителе можно применять любые резисторы и конденсаторы. Их номиналы могут отличаться от указанных на схеме на 20%. Переключатель SA1 - П2К.

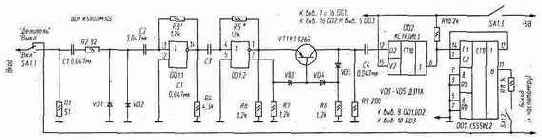

Рис. 134. Делитель частоты 1:100, fmax=250 Мгц

Диоды должны быть германиевыми: вместо Д9Б подойдут любые из Д9, а также Д18, Д20, ГД507А; вместо Д311 - Д312 и Д310. Транзистор КТ326Б может быть заменен на КТ326БМ или любым из КТ337, КТ347, КТ363, КТ3109.

В усилителе-ограничителе можно использовать микросхемы К500ЛМ101, К500ЛМ102, К500ЛМ109.

Наладка делителя сводится к подбору резисторов R3 и R5. Подав на частотомер синусоидальный сигнал с частотой 1 МГц, амплитудой 100 мВ и контролируя сигналы на выходах элементов DD1.1, DD1.2 осциллографом, добиваются симметричного их ограничения.

Сопротивление резистора R1 должно быть равно волновому сопротивлению подводящего кабеля.

Основные параметры делителя

Коэффициент деления 1:100
Полоса частот 0,5...250 МГц
Чувствительность 30 мВ
Входное сопротивление 50; 75 Ом
Напряжение питания 4,2...5,8 В
Потребляемый ток 47 мА

*) Становится высокочастотной и КМОП-техника. Так, в микросхемах серии КР1554 время переключения логического элемента составляет б... 10 нс, а максимальная частота сигналов на входах счетчиков, регистров, других автоматных микросхем может достигать 140 МГц (см. «Радио», 1995, № 9, с. 62).



Простой автосторож.


(Милкин В., Радио, 1995. № 11, с. 39)

Автосторож замечателен своим поведением. При любых манипуляциях с автомобилем, предшествующих запуску двигателя, он ничем себя не выдает. Но как только двигатель будет запущен, зазвучит сигнал тревоги.


Рис. 147. Автосторож

Принципиальная схема сторожа, приведенная на рис. 147, чрезвычайно проста. Здесь G1 - электрогенератор автомобиля; НА1 - клаксон или специальный ревун; SA1 - тумблер включения - выключения сторожа; VD1 - мощный диод (прямой ток не менее 25 A); GB1 - аккумулятор автомобиля.

Шпионские страсти.


(Макаров Д., Радио, 1995. №3, с. 41)

Отметим в этой публикации остронаправленный микрофон. Он состоит из семи алюминиевых трубок диаметром 10 мм, собранных в пакет, параболического рефлектора, в фокусе которого помещен микрофон, и высокочувствительного усилителя звуковой частоты (рис. 145).

Длина трубки определяет ее резонансную частоту. Длине первой (550 мм) соответствует частота 300 Гц; второй (400 мм) - 412 Гц; третьей (300 мм) - 550 Гц; четвертой (200 мм) - 825 Гц; пятой (150 мм) - 1100 Гц; шестой (100 мм) - 1650 Гц; седьмой (50 мм) - 3300 Гц. Таким образом оказывается перекрытым весь «разговорный» спектр человеческой речи.

Рефлектор выполняет здесь функцию своего рода акустического сумматора, собирающего сигналы резонаторов. Но их суммирование может быть выполнено и без рефлектора. Достаточно снабдить миниатюрным микрофоном каждый резонатор, а их сигналы просуммировать электрически - так, например, как это делают в звукозаписи, «собирая» сложную фонограмму. К тому же, устанавливая разное усиление в каждом из каналов, нетрудно привести амплитудо-частотную характеристику микрофона к дающей наилучшую разборчивость принимаемого сигнала.

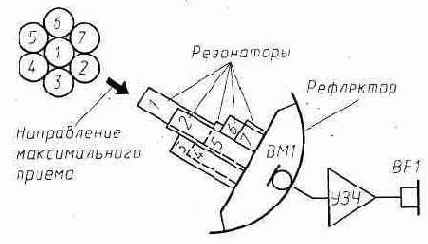

Рис. 145. Остронаправленный микрофон

N

1

2

3

4

5

6

7

L,MM

550

400

300

200

150

100

50

F,Гц

300

412

550

825

1100

1650

3300



Стоп-сигнал под надежным контролем.


(Чуйкин А., За рулем, 1995, № 9, с. 80)


Рис. 142. Контроль стоп-сигнала

На рис. 142 приведена принципиальная схема устройства, информирующего водителя о включении ламп стоп-сигнала при торможении автомобиля.

Контрольная лампа, которую устанавливают на щитке, включится, очевидно, лишь в том случае, если Ur2 - напряжение на резисторе R2 - превысит Uотс =0,5...0,6 В - напряжение отсечки кремниевого транзистора VT1. При R2=0,3 Ом и общем токе в лампах стоп-сигнала I=3,5 А (на самом деле несколько меньше из-за падения напряжения на резисторе R2) Ur2=I·R2@1 В, и в цепи база-эмиттер транзистора VT1 возникнет ток Iбэ=(Ur2-Uост)/R1 =0,02...0,025 А. А поскольку коэффициент усиления по току транзистора КТ816Г h21э=25, то возникающий в нем коллекторный ток Iк=Iбэ·h21э=0,5...0,625 А обеспечит питание индикаторной лампы HL3, тоже, конечно, 12-вольтной.

Заметим, что контрольная лампа HL3 не включится, если выйдет из строя лишь одна из ламп стоп-сигнала - HL1 или HL2. Падение напряжения на резисторе R2 в этом случае будет меньше напряжения отсечки транзистора VT1.

Светотелефон на ИК лучах.


(Поляков В., Радио, 1984, №12, с. 33...36)

Для инфракрасного излучения воздушная среда представляет собой своеобразный фильтр, о прозрачности которого можно судить по спектрограмме, показанной на рис. 128. Для волн «ближнего» ИК излучения - l=0,8...1,3 мкм - ее прозрачность остается достаточно высокой.

До самых недавних пор использование ИК диапазона для нужд связи сдерживалось отсутствием легко модулируемых излучателей. С появлением ИК диодов это препятствие исчезло.

На рис. 129 показана принципиальная схема приемопередатчика, работающего на длине волны 0,95 мкм ( lmax ИК диода АЛ107Б).

Как выяснилось, ИК диоды неплохо работают и в качестве приемников инфракрасного излучения. В этом случае питание на диод не подают: при засветке p-n перехода на нем возникает ЭДС, зависящая от его освещенности. Такая обратимость ИК диода позволяет существенно упростить оптико-механическую часть аппарата.

Поскольку входное сопротивление усилителя, снимающего сигнал с ИК диода, работающего на прием, должно быть достаточно большим, первый его каскад выполнен на полевом транзисторе VT1. Основное усиление сигнала происходит в усилителе, собранном на биполярных транзисторах VT2-VT4. Его коэффициент усиления Кu@10000.


Рис. 128. Поглощение ИК излучения в воздухе

Выходной каскад усилителя, выполненный на транзисторах VT5-VT8, обеспечивает раскачку динамической головки ВА1 на приеме и достаточную амплитуду колебаний тока в ИК диоде в режиме передачи. При переходе на передачу (переключатель S1 на рис. 129 показан в положении «прием») динамическая головка подключается ко входу усилителя

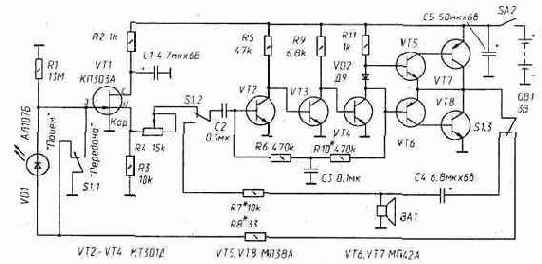

Рис. 129. Принципиальная схема ИК телефона

и используется в качестве микрофона. Усиленный в тракте VT2-VT8 сигнал вводится в ИК диод в виде тока звуковой частоты. Его уровень будет зависеть, очевидно, от напряжения на выходе усилителя и сопротивления резистора R8. Излучение ИК диода линейно связано с этим током и будет отслеживать его даже на самых высоких телефонных частотах (ИК диоды обладают достаточно высоким быстродействием).

Очень важным узлом ИК трансивера является его оптическая система.
В качестве линзы, концентрирующей световой поток на ИК диоде в режиме приема и «сжимающей» его расходящееся излучение (~40°) в узкий луч в режиме передачи, используется линза от конденсора фотоувеличителя, имеющая диаметр D=70 мм и фокусное расстояние F=85 мм. Отношение D/F@1 рекомендуется сохранять, применяя и какие-либо другие линзы. Не рекомендуется использовать здесь так называемую просветленную оптику. Она просветлена лишь для спектра 0,4...0,7 мкм*. Конструируя оптическую систему, принимают все меры к минимизации паразитной подсветки ИК диода. Пространство между диодом и линзой нужно наглухо закрыть коническим светонепроницаемым кожухом, а внешнюю подсветку линзы уменьшить надвинутой на нее блендой. Бленду можно изготовить из отрезка пластиковой или металлической тубы, имеющей внутренний диаметр чуть больше D. Она должна быть возможно более длинной, во всяком случае не менее 2D. Внутреннюю поверхность бленды следует зачернить; лучше, если это покрытие будет матовым. О других деталях ИК трансивера. Динамическая головка ВА1 - типа 0,1ГД-6, но можно взять и любую другую, имеющую сопротив- ление звуковой катушки в пределах 6...16 Ом. Транзисторы VT2- VT4 - практически любые структуры n-p-n - КТ315, КТ3102 и др. Резисторы R2, R3, R5...R11 - типа МЛТ; R1 - С3-14 или КИМ; R4 - подстроечный или регулировочный любого типа. Источник питания ИК телефона должен быть способен отдать ток 100 мА. Для наладки прибора потребуется авометр. Включив аппарат на прием, измеряют напряжение Uk на коллекторах транзисторов VT7, VT8. Нужное здесь Uk=+1,5 В получают, изменяя сопротивление резистора R10. Затем проверяют напряжения на истоке транзистора VT1 (+1 В) и его стоке (+2 В). Этот режим устанавливают, изменяя сопротивление резистора R3. Теперь, направив телефон на освещенный предмет, можно услышать шум, а если свет электрический, то и фон переменного тока. Уличные фонари в вечернее время прослушиваются таким образом с расстояния в несколько сотен метров. Переключив трансивер на передачу, измеряют ток в ИК диоде (чтобы не рвать цепь - по падению напряжения на резисторе R8).


Он должен быть в пределах 30...40 мА, максимум - 50 мА. Его регулируют подбором резистора R8. В заключение измеряют ток, потребляемый трансивером в режиме дежурного приема (10 мА) и при появлении сигнала корреспондента (до 30...40 мА при большой его громкости). В режиме передачи потребляемый трансивером ток должен быть 30...40 мА. Если нет перемодуляции, то он не будет зависеть от громкости сказанного в микрофон. Нужный уровень модуляции выставляют подбором резистора R7. Для дальнейших экспериментов потребуется второй ИК телефон. Если расстояние между аппаратами невелико, то при приеме усилитель может перегружаться, что скажется на качестве передачи (в приемнике нет АРУ). В этом случае нужно так или иначе уменьшить уровень ИК несущей. Можно, например, задиафрагмировать линзу одного из аппаратов кольцом из черной бумаги. Поскольку ширина диаграммы направленности ИК телефона близка к 1,5°, наводка их друг на друга представляет определенные трудности. Полезно снабдить аппараты хотя бы простыми визирами. Лучшей наводке будет соответствовать наибольшая громкость принимаемого сигнала. В дневное время дальность ИК линии связи достигает нескольких сотен метров. Ее ограничивает посторонняя засветка (прежде всего светлый фон за корреспондентом), увеличивающая уровень шума на приеме. В вечернее и ночное время она возрастает до 1,5 км. *) Лучше, почти без потерь, фокусируют ИК излучение зеркала с внешним напылением.

Световой сигнализатор телефонных звонков.


(Долгов О., Радио, 1995, № 3, с. 55)

Телефонный звонок, исчезающий в шумах помещения или вообще не воспринимаемый плохо слышащим человеком, можно продублировать световым сигналом.

На рис. 146 приведена принципиальная схема светового сигнализатора. При положительных полуволнах вызывного сигнала (его амплитуда может достигать Uвс=80...100 В) диод VD1 закрыт, в цепи база-эмиттер транзистора VT1 возникает ток Uвс/R1@4...5 мА, открывающий его и транзистор VT2 до насыщения, и включенная в цепь коллектора VT2 лампа накаливания HL1 (напряжение 12В, ток - до 1 А) начинает ярко светиться. Для питания такого сигнализатора потребуется, конечно, довольно мощный источник. Например, аккумуляторная батарея 10НКБН-3,5.

Однако телефонный световой сигнализатор может быть выполнен и в более экономичном варианте. Достаточно лампу накаливания заменить светодиодом высокой яркости*, включив его последовательно с резистором (его сопротивление будет зависеть от цвета светодиода и напряжения источника питания) в коллекторную цепь транзистора VT1. Напряжение питания сигнализатора с красным светодиодом может быть снижено до 3 В, с голубым - до 6...5 В.

Сигнализатор с ярким светодиодом и его источник питания (батарею «Корунд», 6-вольтную 476А и др.) можно установить непосредственно в корпусе телефонного аппарата.


Рис. 146. Световой сигнализатор телефонных звонков

*) Например, U500U4F (красный), E1L53-3G (зеленый), ряд других. Рабочий ток светодиодов - 20 мА, яркость - 2...3.5 Кд, падение напряжения - от 1,9 В (для красных) до 4,1 В (для голубых).



Три металлоискателя на микросхемах.


(Скетерис Р., Радио, 1990. №8, с. 33-35)

Идея металлоискателей проста. При сравнении частот двух генераторов - образцового, имеющего частоту f0, и LC-генератора

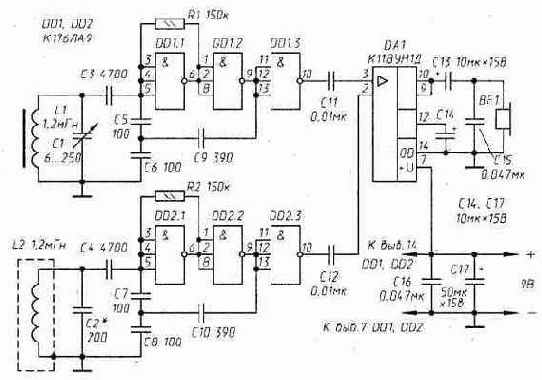

Рис. 124. Металлоискатель с рабочей частотой 100 кГц

с большой катушкой индуктивности, частота fс которого зависит от попадающих в ее поле металлических предметов, будет изменяться разностная частота F=fс-f0 Если F привести в диапазон звуковых частот, то ее изменения легко обнаруживаются на слух.

На рис. 124 изображена принципиальная схема металлоискателя, работающего на относительно низкой частоте - 100 кГц. На элементе DD1.1 собран образцовый генератор, а на элементе DD1.2 - перестраиваемый. Колебательный контур образцового генератора состоит из катушки L1 и конденсаторов C1, C2, СЗ и С6, перестраиваемого - из поисковой катушки L2 и конденсаторов С4, С5 и С7.

На элементе DD1.3 выполнен смеситель колебаний. С нагрузки этого узла - переменного резистора R5 - сигнал разностной частоты поступает на вход элемента DD1.4, работающего в режиме линейного усилителя, а усиленное им напряжение - на головные телефоны BF1.

Каркасом поисковой катушки L2 служит кольцо диаметром 250 мм, согнутое из винипластовой трубки, имеющей внешний диаметр 15 и внутренний 10 мм. Катушку наматывают проводом ПЭЛШО 0,27. Она имеет 100 витков. Для удобства намотки винипластовая трубка может иметь продольный разрез. После укладки витков катушки трубку обматывают лентой из алюминиевой фольги, которая нужна здесь как электростатический экран. В этом экране обязательно должен быть сделан разрыв, иначе он станет шунтирущим L2 короткозамкнутым витком. Для защиты поисковой катушки от механических повреждений ее обматывают двумятремя слоями ленты ПВХ. На рис. 125 показан внешний вид изготовленной таким образом катушки. Имеющееся на ней гнездо предназначено для штанги-удлинителя, который может существенно облегчить некоторые работы, например, сканирование поверхности земли.

Катушку L1 наматывают на кольцевом сердечнике 600НН К8х6х2. Она содержит 180 витков провода ПЭЛШО 0,14.




Рис. 125. Поисковая катушка металпоискателя

Рис. 126. Металлоискатель с рабочей частотой 300 кГц Элементы прибора размещают на плате, которую помещают в металлическую коробку-экран. Удлинитель, если он есть, также должен быть металлическим. Его можно изготовить, например, из дюралюминиевой лыжной палки. Налаживание металлоискателя сводится к настройке его генераторов на частоту примерно 100 кГц. Перестраиваемый генератор настраивают подбором конденсатора С4, образцовый - конденсатора C2 (при C1, находящемся в среднем положении). При отсутствии металла в поле поисковой катушки разностная частота F должна быть в пределах 500...1000 Гц. Прибором можно обнаружить пятикопеечную монету на глубине до 6 см, а крышку канализационного люка - до 0,6 м. Несколько большей чувствительностью обладает металлоискатель, принципиальная схема которого показана на рис. 126. Образцовый генератор настраивают на частоту около 300 кГц конденсатором C1, перестраиваемый - подбором конденсатора C2. Катушку образцового генератора наматывают на кольцевом сердечнике 600НН К8х6х2 проводом ПЭЛШО 0,2. Она содержит 50 витков. Поисковая катушка L2 имеет ту же конструкцию, что и в низкочастотном металлоискателе. Но ее диаметр - 200 мм, число витков - 50.

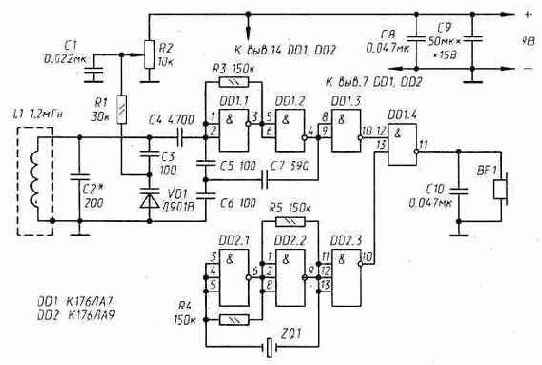

Рис. 127. Высокочастотный мвталлоискатель Принципиальная схема еще одного металлоискателя показана на рис. 127. Его чувствительность еще выше, так как здесь контролируется расхождение значительно более высоких частот - образцового генератора, работающего на частоте 0,5...1 МГц, и 5...10 гармоники поискового генератора. Расстройка последнего, например, лишь на 10 Гц ведет к изменению частоты разностных колебаний на 50... 100 Гц. Образцовый генератор металлоискателя выполнен на элементах DD2.1, DD2.2, ZQ1 и др., где ZQ1 - кварцевый резонатор на частоту f0=0,5..1 МГц, обеспечивающий высокую ее стабильность. Контур перестраиваемого генератора (L1, C2, СЗ, VD1) должен быть настроен на одну из частот fc=к·f0, где кО{1/10, 1/9, 1/8, 1/7, 1/6, 1/5}. Ее подбирают конденсатором C2 (движок резистора R2 - элемент тонкой настройки генератора - должен быть в среднем положении). Смеситель прибора выполнен на элементе DD1.4.Элементы DD1.3 и DD2.3 - буферные. Поисковая катушка L1 имеет те же параметры, что и в металлоискателе с рабочей частотой 300 кГц. Источником питания любого из этих металлоискателей может служить батарея типа «Корунд», аккумулятор «Ника» и т.п. Для контроля разностной частоты автор использовал наушники ТОН-2.

Ультразвук против грызунов.


(Банников В., Радио, 1996, № 8, с. 48)

В поисках ультразвука, оказывающего отпугивающее воздействие на животных того или иного вида, нередко строят генераторы, так или иначе варьирующие частоту излучения. Принципиальная схема одного из таких генераторов показана на рис. 143.

На элементах DD1.3, DD1.4, R5, R7, С5, С6 собран симметричный мультивибратор, частоту которого можно изменять в пределах 25...50 кГц. На эмиттерных повторителях (транзисторы VT2-VT5) собран усилитель мощности, к выходу которого подключен излучатель - высокочастотная динамическая головка ВА1.

Частота возбуждения мультивибратора зависит не только от номиналов входящих в него резисторов и конденсаторов (F@1/(R5·C6+R7·C5)), но и от состояния транзистора VT1. Частота возбуждения минимальна, если этот транзистор закрыт, максимальна, если открыт; она увеличивается от минимума до максимума по мере открывания VT1.

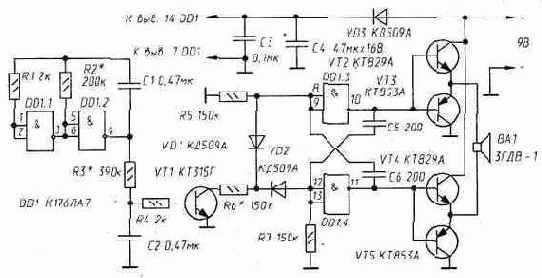

Рис. 143. Сканирующий ультразвуковой генератор

Режим работы транзистора VT1 периодически изменяется. Этот период зависит от постоянной R2C1 (T@2R2·Cl), задающей частоту возбуждения генератора, выполненного на элементах DD1.1 и DD1.2, и постоянной R3C2, преобразующей меандр выходного напряжения этого генератора в «трапецевидный» ток в базе транзистора VT1.

Таким образом промодулированный высокочастотный генератор будет излучать ультразвуковые колебания в диапазоне частот 25...50 кГц, пробегая его «туда и обратно» за 1/6... 1/9 с.

Полагая, что грызуны могут привыкнуть к такому упорядоченному излучению, автор предлагает еще один способ сканирования ультразвукового диапазона - тремя инфранизкочастотными генераторами с рассогласованными частотами (рис. 144).

В устройстве могут быть использованы резисторы типа МЛТ-0,125. Конденсаторы С1-СЗ, С5 и С6 - любые керамический, С4 - любой оксидный. Диоды VD1-VD3 - кремниевые импульсные или высокочастотные. Транзистор VT1 - любой из КТ315. Составные транзисторы VT2 и VT4 могут быть любыми из КТ829 или КТ972, a VT3 и VT5 - из КТ853 или КТ973.

Динамическая головка ВА1 - малогабаритная ЗГДВ-1 или 6ГДВ-4. Могут оказаться пригодными и другие высокочастотные «пищалки», но в любом случае сопротивление головки ВА1 должно быть не менее 4 Ом.

При напряжении источника питания 9 В и 8-омной нагрузке ток, потребляемый устройством, не превышает 0,5 А.

В устройстве может потребоваться лишь уточнить диапазон частот ультразвукового и частоты инфранизкочастотных генераторов. Это можно сделать по осциллографу или «на слух», предварительно понизив в 5-6 раз частоту ультразвукового мультивибратора - подключив, например, параллельно конденсаторам С5 и С6 конденсаторы емкостью по 1000 пФ.

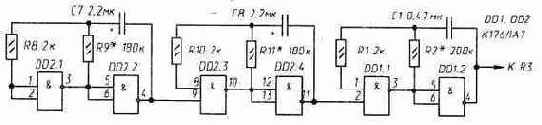

Рис. 144. Сканирующий модулятор (вариант)

Ультразвуковой автосторож.


(Вилл В., Радио, 1996, №1, с. 52, 53)

Отсюда мы возьмем лишь генератор-излучатель, который может работать в любой охранной системе, использующей ультразвук.

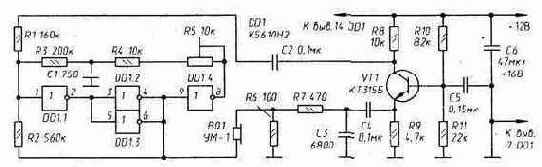

На рис. 137 приведена принципиальная схема генератора, возбуждающего ультразвуковой пьезоизлучатель типа УМ-1, рекомендованная

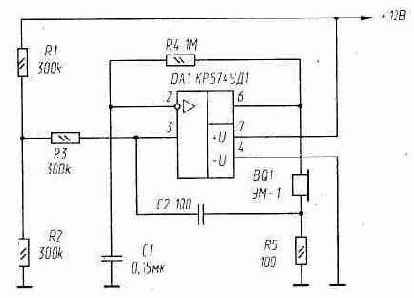

Рис. 137. Ультразвуковой генератор


Рис. 138. Ультразвуковой генератор с частотной коррекцией

его изготовителями. Однако такой генератор нередко возбуждается не на основной частоте излучателя, а на значительно более высоких паразитных частотах. В этом случае на «микрофонном» УМ-1 (эти резонаторы имеют довольно узкую полосу пропускания и в продажу поступают подобранными в пары) сигнал, очевидно, будет просто отсутствовать.

В генераторе, принципиальная схема которого изображена на рис. 138, приняты меры к тому, чтобы пьезорезонатор возбуждался лишь на своей основной частоте. Он состоит из двух блоков - самовозбуждающегося генератора, выполненного на микросхеме DD1, и синхронизатора, в который входят частотоограничивающая цепочка R7C3 и усилитель ( VT1 и др.).

Транзистор VT1 - любой кремниевый, с коэффициентом усиления по току 50...300 и напряжением Uкэ нe менее 15 В (КТ315Г, КТ315Е, КТ3102А-КТ3102В, ряд других3). Микросхема К561ЛН2 может быть заменена одноименной из серий 564 или КР1561. Конденсатор С1 должен быть возможно более термостабильным (генератор с С1 из группы ТКЕ М75 уверенно «держал» резонансную частоту в температурном интервале +25...-20 °С). Подстроечный резистор R5 - типа СП5. Этот резистор обладает достаточно высокой стабильностью выставленного сопротивления.

Наладка генератора проста. Подключив к резистору R6 осциллограф и закоротивконденсатор СЗ, подстройкой резистора R5 выводят генератор в режим работы на основной частоте пьезоизлучателя (ему будет соответствовать резкое увеличение амплитуды колебаний на экране осциллографа). Сняв перемычку с конденсатора СЗ, убеждаются в работе синхронизатора: при довольно значительных изменениях сопротивления резистора R5 частота и амплитуда генерируемых колебаний должны оставаться практически неизменными.

Управляемый делитель на p-i-n диодах.


(Шульгин Г., Радио, 1980, №9. с. 19)

Для электронной коммутации высокочастотных цепей применяют p-i-n диоды, собственное сопротивление которых в очень широких пределах зависит от протекающего через диод постоянного тока (тока смещения). Так, например, диоды КА509А при токе смещения Iсм =50 мА имеют динамическое сопротивление 0,25 Ом, а при Iсм =0 оно возрастает до сотен килоом. При этом динамическая емкость диода составляет 0,6...1 пФ. Такие характеристики p-i-n диодов позволяют им соперничать с обычными механическими переключателями (не считая, разумеется, возможности управлять ими на расстоянии).

Но p-i-n диоды можно использовать и в «плавных» ВЧ регуляторах. Принципиальная схема высокочастотного делителя напряжения, работающего в АРУ любительского трансивера, в его ВЧ и ПЧ цепях, изображена на рис. 133.

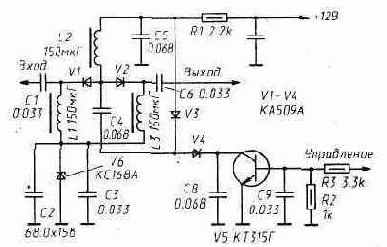

Рис. 133. Управляемый высокочастотный делитель на p-i-n диодах

В обычном состоянии (в режиме максимального усиления канала) транзистор V5 закрыт и ток, протекающий через p-i-n диоды V1 и V2, выводит их в режим минимального динамического сопротивления. При нагрузке Rн=1 кОм и токе в диодах 3 мА ослабление, которое внесет этот делитель на частоте 9 Мгц, составит 0,5 дб. А при Rн=75 Ом и токе 10 мА оно будет равно 1 дб на частотах от 1 до 30 Мгц.

По мере открывания транзистора V5 (напряжением АРУ) появляется и увеличивается ток в шунтирующих ВЧ сигнал p-i-n диодах V3 и V4 и уменьшается в проходных V1 и V2. Увеличение проходного сопротивления и уменьшение шунтирующего ведет к уменьшению ВЧ напряжения на выходе делителя. Максимальное его ослабление почти не зависит от сопротивления нагрузки и составляет 60 дб на частотах от 1 до 30 МГц

В делителе используются резисторы МЛТ-0,5, конденсаторы С1, СЗ-С9 - КМ-5, С2 - К53-1, дроссели L1-L3 - ДМ-0,1. При пайке p-i-n диода нужно обеспечить надежный отвод тепла от его корпуса.

Все элементы делителя размещают на печатной плате, которую тщательно экранируют.

Устройство тонального вызова для радиостанций.


(Уразбахтин М., Радио, 1996, № 6, с. 8)

Далеко не все радиостанции имеют кнопку вызывного сигнала, упрощающего вхождение в связь.

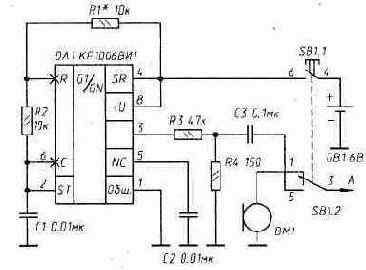

Рис. 151. Вызывной генератор на КР1006ВИ1

На рис. 151 приведена принципиальная схема звукового генератора, выполненного на микросхеме КР1006ВИ1. Генератор, при включении замещая собой микрофон, модулирует несущую радиостанции тональным сигналом определенной частоты (она зависит от сопротивления резистора R1 и емкости конденсатора С1).

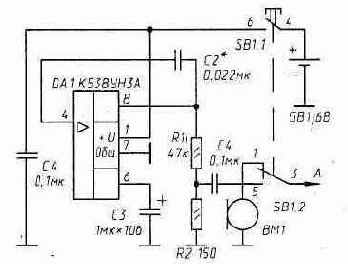

Рис. 152. Вызывной генератор на К538УН3А


Рис. 153. Вызывной генератор в тангенте радиостанции

Другой вариант генератора - на микросхеме К538УН3А - показан на рис. 152. Здесь нужную частоту генерации устанавливают подбором емкости конденсатора С2.

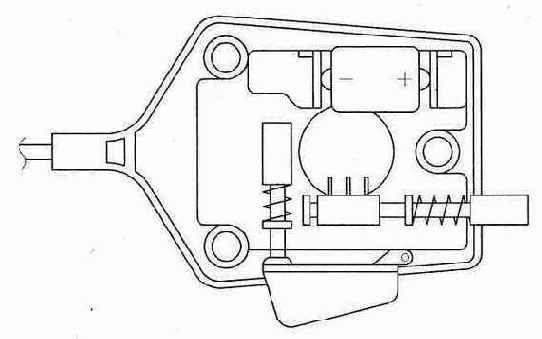

Генератор монтируют на печатной плате небольшого размера, которую устанавливают непосредственно в тангенте радиостанции. Здесь же размещают источник питания - гальваническую батарею типа 11А или 476А и кнопку SB1 - например, переключатель типа Пкн61 без фиксации. На рис. 153 показано возможное размещение всех элементов вызывного генератора в тангенте радиостанции S-MINI.

Защита трансформатора от повышенного напряжения сети.


(Копанев В., Радио, 1997, № 2, с. 46)


Рис. 148. Зависимость потерь от напряжения на трансфрматоре

Прибор, использующий электросеть, но длительное время работающий безнадзорно (термостат, бытовой автомат, охранная система и т.п.), должен, очевидно, обладать высокой пожарной безопасностью. Прежде всего это относится к сетевому трансформатору, нелинейность кривой намагничивания B=f(H) которого может привести к недопустимому его перегреву при аварийном повышении напряжения в сети.

На рис. 148 приведена экспериментально измеренная зависимость мощности Ррасс, рассеиваемой на ненагруженном трансформаторе типа ТПЗ, от напряжения в сети U1. Из графика следует, что при увеличении напряжения в 1,7 раза (вместо 220 вольт - возникающие при «перекосе» фаз 380 В) рассеиваемая на трансформаторе мощность увеличивается в 16 раз. В линейной системе такое же повышение напряжения привело бы лишь к утроению этой обращаемой в тепло мощности.


Рис. 149. Трансформаторный тандем

Самым простым выходом из этого положения является использование двух однотипных трансформаторов, включенных так, как показано на рис. 149. Такой трансформаторный «тандем» останется холодным при повышении напряжения в сети до 480...500 В. Возникающее при этом удвоение выходного сопротивления особых проблем обычно не вызывает. Конечно, устройство, подключенное к выходным обмоткам трансформатора, должно быть рассчитано на подобные скачки сетевого напряжения, должно их выдерживать без каких-либо последствий.
