Контроллер ШД на базе платы SD2v4 для устройства световых










Контроллер ШД на базе платы SD2v4 для устройства световых

эффектов Compact Flower-DMX. Рекомендации по сборке.

Набор содержит все детали, кроме шаговых двигателей, трансформатора и внешних коммутационных элемен­тов. Набор поставляется в варианте для питания "электронным трансформатором", тем не менее, примене­ние обычного транса не исключается и даже является предпочтительным, т.к. позволяет избежать проблем с импульсными наводками на микрофонную часть. В случае питания схемы "электронным трансформатором" или др. импульсным источником микрофон подключа­ется экранированным проводом минимальной длины. Наличие C1 (смотри рис.1) в случае "электронного трансформатора" обязательно.

Проверьте, что проводник, идущий на стороне "bottom" (сторона пайки) от первой ноги SN75176 (смотри рис.4) перерезан.

Прибор занимает два канала в пространстве DMX - скорость вращения (с реверсом) и цвет (с режимом Rainbow). Кол-во цветов - 6 (5 + прозрачн). Сектор между соседними цветами 10 шагов, т.е. 18 град. (10*1.8).

Чтобы задать базовый DMX-адрес, включаем режим "Slave",подключаем любой пульт, выставляем нужный адрес в первом канале, нажимаем кнопку "Set DMX Address".

Возможны глюки, если в режиме "Slave" на вход DMX ничего не подключено, (т.е. когда 75176 цепляет всякий мусор), или если в цепочке несколько "мастеров". Это не считается недостатком, т.к. такие режимы являются нештатными.

Если диск с зеркалами имеет слишком большой момент инерции (при смене направления дрожит, но не кру­тится), поможет муфта проскальзывания (центральный болт-пружина-шайба-диск-втулка на валу).

Начиная с версии прошивки 2.1 введена возможность уменьшить максимальную скорость вращения зеркала (режим “Slow”) замыканием вывода 12 (B0) микроконтроллера DD1 на массу. Для этого можно впаять перемычку на плату, или вывести внешний выключатель.

В схеме и комплектации возможны небольшие изменения, не ухудшающие работу устройства.

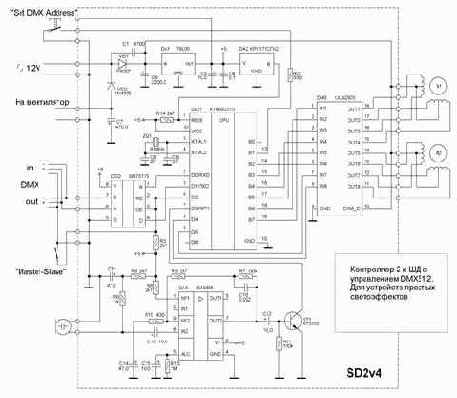

Рис.1. Схема электрическая принципиальная.

Резисторы R3, R8, R14 служат для подтяжки к напряжению +5В, поэтому их номинал не критичен и может быть изменён в разумных пределах. Резистор R2 допустимо заменить перемычкой. При питании от обычного «медного» трансформатора «быстрые» диоды VD1, VD2 можно заменить любыми выпрямительными с достаточным допустимым током, исключить C1, подключить микрофон в соответствии с рис.2.



Так можно подключить микрофон, если требуется оперативная регулировка чувствительности. Кроме того, чувствительность можно повысить, уменьшив сопротивление R10 (100 Ом в типовом включении микросхемы BA3308). Этот вариант крайне не рекомендуется при питании схемы от импульсного источника из-за наводок, но при обычном «медном» трансформаторе работает отлично.



Рис.2. Вариант подключения микрофона.










   Рис.4. Плата, сторона пайки.

     Рис.3. Плата, сторона деталей.

Список деталей набора

Тип/Номинал

Кол-во

На

схеме

Тип/Номинал

Кол-во

На

схеме

Резисторы 0.125 Вт

Диоды



1

R13

FR307

1

VD1

100к

2

R7,R11

1N4935

1

VD2

4к7

3

R3,R8,R14

2к7

2

R5,R6



4

R9

Микросхемы

330*

1

R10

BA3308 (KA22241)

1

DA4

ULN2803

1

DA3

Конденсаторы

КР1171СП42

1

DA2

0.1x50v

1

C4

78L05

1

DA1

0.022x50v

1

C10

SN75176

1

DD2

4700x100v

1

C1

AT90S2313-10PI**

1

DD1

27x50v

2

C8,C9

Разное

Конденсаторы электролит.

панель DIP20

1

2200.0x16v

1

C6

транзистор КТ3102

1

VT1

470.0x16v

1

C7

Кварцевый резонатор 8МГц

1

ZQ1

47.0x25v

2

C11,C14

микрофон электретный

1

10.0x25v

4

C3,C12,C13,C15

плата SD2v4

1

*подбором можно регулировать чувствительность микрофонной части.

**AT90S2313 снят с производства. Полноценная замена – ATtiny2313-20PI. Если используется ATtiny2313, то супервизор питания DA2 КР1171СП42 не нужен, т.к. в микроконтроллере ATtiny2313 имеется встроенная схема контроля питания, а вместо R14 ставится перемычка.
