Здесь инфорормация для тех, кто
Александр Денисов, RA3RBE, г.Тамбов
E-mail: denisov@geocities.com
Homepage: www.geocities.com/alldn Здесь инфорормация для тех, кто не имеет опыта работы с PIC процессорами. Для транслирования исходного текста программы в машинный код процессора используется широко распространенный, бесплатный ассемблер MPASM, для программирования - программатор PIX, также бесплатный и доступный на многих серверах. Схема аппаратной части программатора приведена на рисунке.
Архивы MPASM и PIX распаковываем в разных директориях MPASM и PIX соответственно. Файл *.asm с исходым текстом программы переписываем в директорию ассемблера MPASM. 1. Трансляция исходного текста. Набираем команду MPASM [_имя_].asm. После выполнения программы на экране дисплея должно быть следующее: MPASM 01. 40 O 1993-96 Microchip Technology Ink. /Byte Craft Limi Checking c:\.....\[_имя_].asm for symbols... Assembling... [_имя_].asm 639 Building files... Errors : 0 Warnings : 0 reported 0 suppressed Message : 0 reported 0 suppressed Lines assembled : 638 Press any key to continue. Отсутствие сообщения об ошибках и предупреждений говорит о том, что программа оттранслирована правильно. После трансляции в директории MPASM появится несколько файлов с именем [_имя_] и разными расширениями. Нужный нам для программирования файл будет [_имя_].HEX. 2. Программирование PIC процессора 2.1. Переходим в директорию PIX, запускаем программу PIX.EXE, подключаем к разьему COM2 аппаратную часть программатора (см. рисунок) с вставленным PIC процессором. 2.2. Даем команду F7 (Erase) - стираем ранее записанную информацию, т.к. новые микросхемы заполнены нулями, которые необходимо "стереть". Микросхема без информации заполнена 3FFF, а ее энергонезависимая память - FF. После стирания в этом можно убедиться, посмотрев содержимое памяти командой F4 (Read). 2.3. Даем команду F3 (File) и вибираем необходимый нам файл [_имя_].HEX из директории MPASM. 2.4. Последняя команда - F9 (Blow) - запись микросхемы.
После завершения процесса программирования появляется надпись: "All loaded Areas Blown OK 1195 mSec", последняя цифра может отличаться в зависимости от быстродействия компьютера. 2.5. Отключаем аппаратную часть программатора от порта COM2 и выгружаем программу командой ALT-X. Микросхема запрограммирована и готова к работе.
и позволяет только записывать без

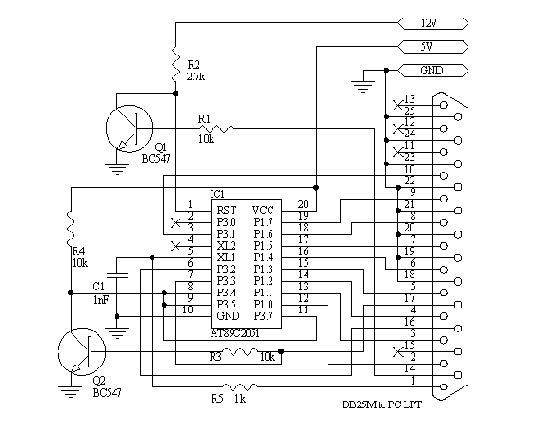

Устройство содержит всего 2 транзистора и 5 резисторов и позволяет только записывать без чтения и верификации.
Программное обеспечение для программатора (bi2051.zip - 5 кб) Схема и документация в PDF формате доступна на сервере sistudio.com/sistudio/pdf/download.html
Тестер для проверки мониторов на PIC-контроллере
Eric Schlaepfer, E-mail: eric.schlaepfer@autodesk.com
Предлагаемая конструкция предназначена для проверки исправности мониторов. Схема очень простая и содержит минимум элекментов. В качестве резонатора использован керамический фильтр фирмы Panasonic.
Когда Вы сделаете макет и запрограммируете PIC-контроллер - подключите его к разьему монитора. Включите монитор и подайте притание на схему. Медленно вращайте ручку потенциометра до тех пор, пока не увидите на экране цифры. Не делайте большую яркость изображения.
Если все сделано правильно, Вы должны увидеть на экране монитора большие цифры "4:57". Первоначально я хотел, чтобы это были часы, но для этого не хватило частоты резонатора.
Вы возможно захотите модифицировать проект, для того, чтобы изображение было цветным. Можно сделать и так, чтобы изображение перемещалось по экрану.
Если Вы модифицируете проект, не забудьте информировать меня как создателя.
Перевод Николая Большакова
