25. Контроллер шаговых двигателей SD2v3.

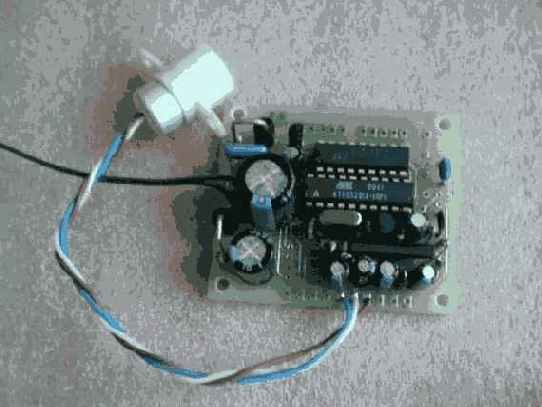

      Плата предназначена для управления двумя (или одним) шаговыми двигателями (ШД) в простых устройствах световых эффектов. Различные варианты,обусловленные исполнением оптической части (и желанием заказчика), достигаются установкой дополнительных элементов (на схеме - пунктиром) и соответствующей прошивкой контроллера. На данный момент существуют следующие версии:

A. "COLORCHENGER" Самое простое устройство. Один ШД периодически поворачивается на определённый угол меняя цветофильтр. Период смены цвета задаётся переменным резистором "Темп".

B. "BROOM" Один ШД совершает разные движения в пределах сектора (180 гр), поворачивая зеркало. Звуковая анимация.

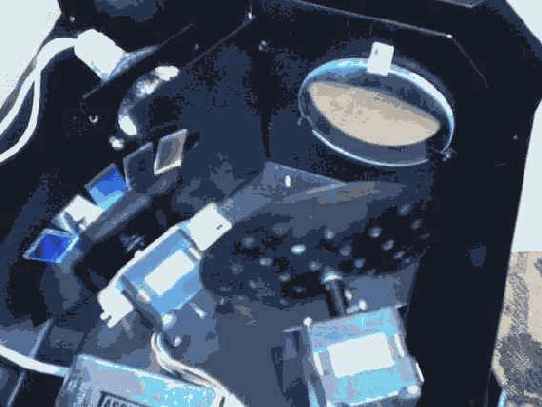

C. "STARFLY" Первый ШД вращает диск с зеркалами, второй ШД меняет цветофильтры. Звуковая анимация.

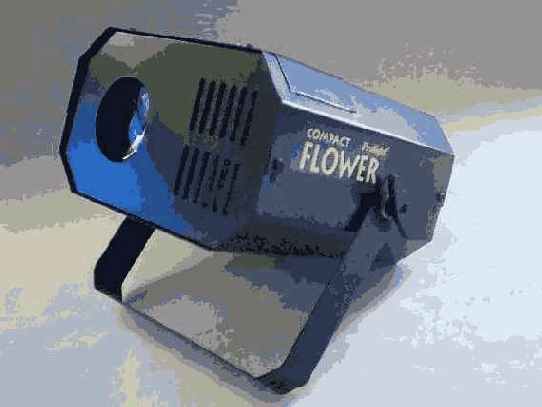

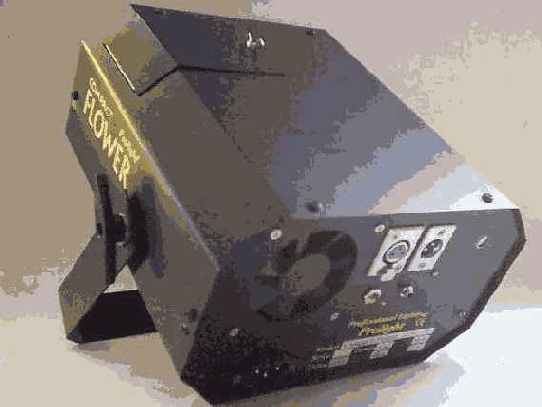

D. "COMPACT FLOWER" Первый ШД вращает диск с зеркалами, второй ШД меняет цветофильтры. Звуковая анимация (при автономной работе). Дистанционное управление (DMX512). Режим "Master-Slave".

ШД зеркала во всех случаях работает в режиме микрошага, обеспечивая плавность на медленных скоростях. Звуковая анимация - движения в такт с НЧ составляющей, скорость - в зависимости от характера музыки. Глубокая АРУ. На плате имеется выход для питания вентилятора (12в от компьютерного БП).

Для четвёртого варианта есть пульт управления на два прибора (или две группы приборов).

В качестве ШД используются 12-вольтовые (обмотка - 75 Ом) моторчики от старых 5-дюймовых дисководов с шагом 1.8 град. В принципе можно применить и другие, с меньшим сопротивлением обмоток (например, от принтеров), только учитывайте нагрузочную способность мс ULN2803.

О схеме. Питание - электронный трансформатор (используемый при евроремонте в различных светильниках с лампами на 12В ). От него же запитана галогеновая лампа. Возможно применение обычного транса. Резистор R8 устанавливается, если применён электретный микрофон (капсуль), а не МКЭ-3. Конденсатор C1 не нужен, если для питания служит обычный трансформатор. В вариантах с одним ШД возможна замена драйвера ULN2803 на ULN2003.





Принципиальная схема, в формате *.sch

Топология печатной платы в формате *.pcb


Морозов Юрий, г.Кустанай


Силовая часть для 8-канального автомата световых эффектов



Силовая часть для 8-канального автомата световых эффектов
Силовая часть для 8-канального автомата световых эффектов на ТО-12,5.

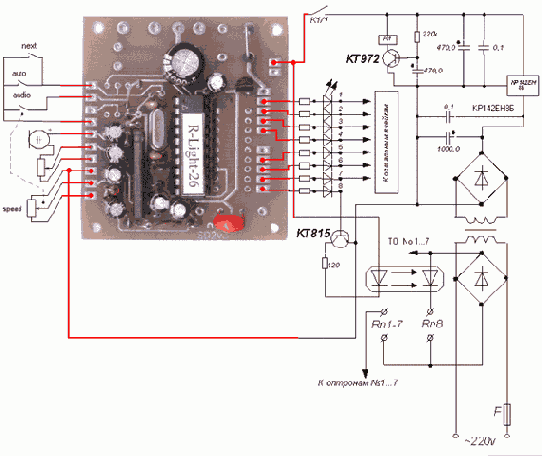

Рис.1 Принципиальная схема автомата




Мухин Василий Борисович.
г.Пенза



Вариант схемы с использованием уже готовой платы 8 канального автомата световых эффектов



Восьмиканальный автомат световых эффектов на



30. Восьмиканальный автомат световых эффектов на AT90S2313.
      Плата предназначена для управления от одной до восьми лампами (гирляндами) в автомате световых эффектов типа "бегущая волна". Может применяться в составе светокомплекса дискотек, домашнего комплекса или для тюнинга компьютера.
Устройство может работать в нескольких режимах, которые устанавливаются выключатлями "auto" и "audio" (рис.1).

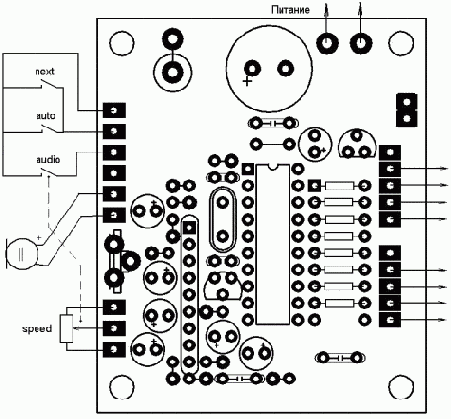

Рис.1 Внешний вид устройства и схема подключения

Если постоянно включен "auto" - включается автосмена программ через определенный промежуток времени, всего 26 программ. При отключеном режиме "auto", для последовательного перебора программ существует кнопка "next", при одиночном нажатии на которую происходит смена программы. Кнопка "audio" - позволяет включать\отключать звуковую анимацию, для которой в устройстве предусмотрен микрофон.

Подключение нагрузки

Если в качестве нагрузки используются светодиоды (например если устройство испоьзуется для тюнинга компьютера), то их можно подключить через ограничительные резисторы непосрественно к выводам микроконтроллера. Для маломощной нагрузки можно установить на плату микросхему ULN2803 (выходы с откр. коллекторами, Imax=500mA, Umax=50V), небольшие гирляндочки из светодиодов (и даже лампочек) можно цеплять прямо к ней. При использовании мощной нагрузки можно использовать оптотиристоры или Полупроводниковые ключи переменного тока , подключив их к выходам out1-out8, или соедениев выводы out1-out8 с разъемом XS2 универсальной платы коммутации, подключив ключи переменного тока к разъемам X1-X8.


Файлы

Принципиальная схема, в формате *.sch

Топология печатной платы в формате *.pcb


Морозов Юрий, г.Кустанай Все материалы для самостоятельного повторения этой конструкции, включая схему, топологию платы, прошивку для микроконтроллера доступны на компакт-диске "EVM Off-line Pro", заказать который можно по почте отправив запрос на e-mail: msevm@mail.ru
