39. Адаптер 2313


Адаптер предназначен для программирования микроконтроллера AT90S2313, с помощью кабеля

ByteBlaster+


Адаптер 2313


Адаптер 2313


Рис.1 Внешний вид и принципиальная схема адаптера.



Адаптер 2313


Топология печатной платы в формате *.pcb


39a. Адаптер 2323


Адаптер предназначен для программирования микроконтроллера AT90S2323, с помощью кабеля

ByteBlaster+
. Адаптер собран на той же плате (с небольшой доработкой), как и адаптер для 2313.

Адаптер 2313



Рис.1 Внешний вид адаптера для AT90S2323.



Адаптер предназначен для программирования ПЛИС


40. Адаптер MAX7000


Адаптер предназначен для программирования ПЛИС ALTERA семейства MAX7000: EPM7032SLC44-10, EPM7064SLC44-10, с помощью кабеля

ByteBlaster+


Адаптер 2313


Адаптер 2313

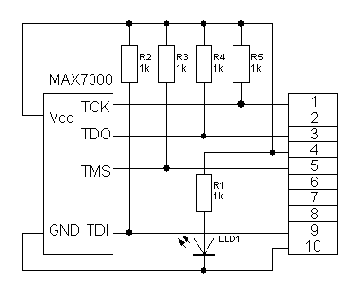

Рис.1 Внешний вид и принципиальная схема адаптера.



Адаптер 2313


Топология печатной платы в формате *.pcb
