Универсальная плата для адаптера 1-Wire
Эта экспериментальная плата предназначена для подключения к адаптеру 1-Wire
(адаптер для электронного термометра на DS18B20)
Плата предназначена для подключения к адаптеру различных датчиков и моделирования с ее помощью различных устройств, используя например программы:
Temp Keeper - программа для наблюдения температуры, автор Pavel V. Vorobyov Temp Control - программа для наблюдения температуры и управления внешней нагрузкой, автор Medfather Inc.

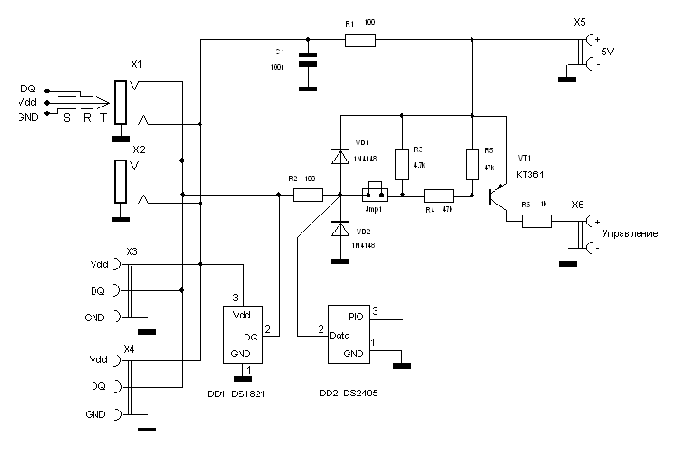

Принципиальная схема адаптера.
На плате предусмотрены разъемы, позволяющие ставить плату в разрыв линии 1-Wire, разъемы для подключения нагрузки, внешнего питания, и места для установки датчиков. Принципиальная схема предложена в общем виде, устанавливать на плату можно различные датчики, в зависимости от того что нужно в итоге получить. Несмотря на то, что эта конструкция предназначена в основном для экспериментов с шиной 1-Wire, плату можно использовать и в законченых конструкциях. Например, если установить только датчик DS2405, то можно управлять нагрузкой (например нагревателем) с компьютера, используя например программу Temp Control. Можно использовать плату для увеличения количества датчиков для создания электронного термометра с несколькими датчиками (тогда датчик DS2405 не ставим), установив на плату только датчик DS1821 (или DS1820, DS18B20) или вообще не устанавливая на плату датчики, подключив к плате выносные. Если установить датчик DS2405 и датчик DS1821 (джампер должен быть разомкнут), то можно запрограммировав его с компьютера в режим термостата использовать плату автономно, напримре для поддержания температуры в теплице или инкубаторе. Вариантов использования платы может быть много, переодически мы будем возвращаться к этой теме, если у вас есть что дополнить - пишите на e-mail: msevm@mail.ru.
